Что такое прокладка ГБЦ в автомобиле?
В устройстве двигателя каждая деталь выполняет конкретную функцию. Вне зависимости, идет ли речь о шатуне, поршневом пальце или сальнике коленчатого вала, поломка запчасти приводит к серьезным последствиям. Одним из важных элементов является прокладка ГБЦ — головки блока цилиндров. Зачем она нужна и чем грозит ее износ? Какие признаки, что прокладка ГБЦ пробита? Эти вопросы рассмотрим в сегодняшней статье на vodi.su.
Прокладка ГБЦ: что это такое
Двигатель внутреннего сгорания состоит из двух основных частей: блок цилиндров и головка блока. Головка закрывает камеры сгорания, в нее монтируют клапана и клапанный механизм, а также именно в ней установлены распределительные валы. Сверху она закрывается крышкой блока клапанов. Прокладка ГБЦ, как не сложно догадаться, располагается между блоком цилиндров и головкой.
Если двигатель 4-цилиндровый, то в прокладке мы видим четыре больших круглых выреза, а также отверстия под болты, которыми головка крепится к блоку, и под каналы для циркуляции технологических жидкостей. Основным материалом для ее производства служит армированный паронит, а отверстия под камеры сгорания имеют металлическую окантовку. Может она быть сделана из тонкого листового металла. Есть и другие варианты: медь, многослойная композиция металла и эластомера, асбесто-графит.
Сразу отметим, что сама по себе прокладка ГБЦ стоит не дорого. Гораздо дороже обходится работа по замене, так как приходится разбирать двигатель, а после замены настраивать механизм ГРМ и газораспределение. Какие же функции выполняет данная прокладка:
- герметизация камер сгорания;
- предотвращение утечки газов из двигателя;
- предотвращение утечки масла и охлаждающей жидкости;
- не дает ОЖ и моторному маслу смешиваться.
Но поскольку на большинстве современных авто устанавливают асбестовые прокладки, они со временем попросту прогорают, что создает серьезный прецедент — газы из камер сгорания могут попадать в контуры охлаждения, а ОЖ просачивается в двигатель. Чем это опасно: смывается масляная пленка со стенок цилиндров, происходит их ускоренный износ, силовой агрегат не охлаждается должным образом, возможность заклинивания поршней.
Как понять, что прокладка ГБЦ пробита?
- перегрев двигателя;
- газы попадают в рубашку охлаждения, при этом в расширительном бачке тосол начинает бурлить;
- проблемы при запуске двигателя — из-за прогоревшей прокладки газы из одной камеры попадают в другую;
- маслянистые потеки на стыке ГБЦ и блока цилиндров.
Заметить, что происходит смешивание масла с тосолом можно при проверке уровня — на щупе будут видны следы белой пены. В бачке для ОЖ невооруженным глазом заметны масляные пятна. Если смешались тосол и смазка, придется менять прокладку, промывать систему охлаждения двигателя, менять масло.
Проблема заключается еще в том, что прорыв прокладки происходит не сразу. Отверстие расширяется постепенно из-за нагрузок на двигатель, высокой компрессии, неправильной установки или использования недорогих материалов. Детонации, о которых мы недавно рассказывали на vodi.su, тоже приводят к износу прокладки ГБЦ.
Обратите внимание: конкретных сроков, когда нужно менять этот уплотнительный элемент, производители не указывают. Поэтому при каждом прохождении ТО необходимо диагностировать силовой агрегат на утечки масла и ОЖ.
Замена прокладки ГБЦ
Если заметили хотя бы один из выше перечисленных признаков, необходимо произвести замену прокладки ГБЦ. Заказывать услугу лучше на профессиональных СТО, где имеются необходимые инструменты. Сам процесс снятия «головы» достаточно сложен, так как потребуется отсоединить массу датчиков, навесного оборудования, ремень или цепь ГРМ. Кроме того, болты ГБЦ затягиваются при помощи динамометрического ключа. Есть специальные схемы, как их правильно откручивать и закручивать. Например, чтобы демонтировать головку, нужно все болты поочередно, начиная с середины, проворачивать по одному разу, чтобы снять напряжение.
После того, как ГБЦ демонтирована, место расположения старой прокладки тщательно очищают, обезжиривают. Новую же укладывают на герметик, чтобы она точно села на место. Затяжка болтов должна выполняться строго по схеме с оптимальным затяжным моментом. Кстати, в большинстве случаев эти болты необходимо менять. После завершения работы водитель следит за поведением мотора. Отсутствие перегрева, следов масла и пр. — свидетельство правильно выполненной замены.
Головка блока цилиндров: возможные неисправности и замена
ГБЦ (она же головка блока цилиндров) – это крышка двигателя, которая находится в верхней его части и закрывает цилиндры. ГБЦ крепится плотно, создавая герметичность в камерах сгорания. Двигатель может иметь одну или две ГБЦ, в зависимости от количества отделений цилиндров.
Новичкам распознать ГБЦ под капотом очень просто — на ней есть отверстие для заливки масла в двигатель.
Набор ГБЦ
В самых распространённых видах двигателей – четырёхтактных – головка блока цилиндров состоит из:
- углублений для каждого цилиндра (камера сгорания);
- отверстий для впускных и выпускных клапанов, свечей накала и форсунок;
- масляных каналов, магистралей охлаждающей жидкости (антифриза или тосола) и топливно-воздушной смеси;
- газораспределительного механизма (отвечающего за поступление воздуха в двигатель и отвод выхлопных газов);
- распределительных валов, которые закрывают и открывают клапаны;
- прокладки ГБЦ.
Причины замены головки блока цилиндров
- Самая распространённая поломка – это деформация плоскости стыка ГБЦ с двигателем (в народе говорят «головку повело»). Появляется она из-за перегрева двигателя. В редких случаях плоскость можно отшлифовать, но из-за того, что точность касания рассчитывается в нанометрах, головку блока рекомендуют сразу менять. Появление трещин в системах ГБЦ приводит к разгерметизации и нарушениям в работе всего двигателя: охлаждающая жидкость попадает в камеру сгорания или в масло, газы – в систему охлаждения.
- Вторая по популярности причина замены ГБЦ – это износ газораспределительного механизма, который случается из-за «масляного голодания» двигателя. Это состояние появляется в следующих случаях:
- низком уровне масла;
- неисправностях в системе смазки;
- износе масляного насоса или подшипников скольжения коленвала.
Характерный симптом «масляного голодания» — шум в головке блока. Следить за давлением масла помогает умная система контроля, которая сигнализирует о неисправностях красной лампочкой в виде маслёнки на приборной панели.
Прокладка головки блока цилиндров. Показания для замены
Одной из самых важных прокладок в автомобиле считается ГБЦ. Находясь в стыке между головкой блока и самим блоком цилиндров, она помогает сохранять герметичность в системе двигателя.
Вот некоторые «симптомы», которые могут говорить о её износе:
- Подтекание масла или охлаждающей жидкости в месте соединения ГБЦ и блока цилиндров.
- Появление на масляном щупе белой субстанции.
- Выхлопной газ становится белого цвета (антифриз попадает в газораспределительную систему).
- Видны пузырьки в радиаторе или в расширительном бачке.
Когда объём охлаждающей жидкости уменьшается, а видимой течи нет, или повышается уровень масла – это прокладка ГБЦ требует замены.
! Повторно прокладку ГБЦ устанавливать нельзя, так как даже неизношенная, она теряет свойство герметичности. Поэтому, при каждом вскрытии ГБЦ меняют и прокладку.
Рекомендация механиков «АвтоТехЭксперт»
Если Вы заметили:
- посторонний шум в двигателе;
- машина едет медленнее обычного – «не тянет»;
- маслёнка на панели мигает на холостых оборотах двигателя или вообще не гаснет, то не стоит ехать на таком автомобиле. Заглушите двигатель, вызовите эвакуатор и отправляйтесь на СТО. Последствия нехватки масла могут быть фатальными: от заклинивания распредвалов, до повреждения поршней и цилиндров.
Лучше провести компьютерную диагностику авто и выявить проблему заранее!
СТО «АвтоТехЭксперт» проводит ремонт автомобилей в Минске, а в случае необходимости предоставляет всем клиентам помощь эвакуатора.
Свяжитесь с нами по телефонам:
- + 375 29 350 47 46;
- + 375 17 226 40 30.
На нашем сайте работает услуга онлайн-записи на сервис.
Краткое описание:
ГБЦ (она же головка блока цилиндров) – это крышка двигателя, которая находится в верхней его части и закрывает цилиндры. ГБЦ крепится плотно, создавая герметичность в камерах сгорания. Двигатель может иметь одну или две ГБЦ, в зависимости от количества отделений цилиндров.
Что такое ГБЦ в автомобиле
Аббревиатура ГБЦ расшифровывается как Головка Блока Цилиндров, это один из важнейших узлов любого двигателя внутреннего сгорания. Знать, что такое ГБЦ в автомобиле, принцип ее работы и особенности конструкции, должен каждый владелец машины. Это поможет вовремя заметить возможную неисправность, а также обеспечить стабильную работу силового агрегата в различных режимах.
Описание ГБЦ и существующие модификации
ГБЦ, это верхняя часть блока цилиндров двигателя внутреннего сгорания. Она крепится на нем при помощи болтов или специальных шпилек. Основное назначение головки — контроль поступления топлива в рабочие цилиндры, обеспечение его сгорание, контроль и распределение потоков газов. Именно от точности регулировки отдельных узлов ГБЦ зависит мощность и устойчивость работы всего двигателя в целом.
Как выглядит головка блока цилиндров
Для различных силовых агрегатов выпускают головки блока цилиндров из чугуна или сплавов на основе алюминия. Именно алюминиевые ГБЦ устанавливаются на большинстве современных автомобилей, что позволяет несколько снизить общий вес силового агрегата.
Для двигателей с рядным расположением цилиндров применяется единая ГБЦ, а для V-образных силовых установок применяют отдельные головки на каждый ряд. Других конструктивных отличий не существует.

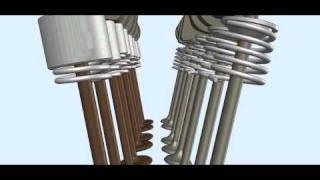

Видео о ГБЦ
Читайте также: Что такое ЭБУ в автомобиле, как он работает и зачем нужен.
Как устроена головка блока цилиндров
- Газораспределительный механизм, обеспечивающий отвод отработанных газов. Клапана системы газораспределения открываются в четкой последовательности в зависимости от этапов работы каждого отдельного цилиндра.
- Привод газораспределительного механизма, обеспечивающий открывания клапанов в необходимый момент.
- Площадки для крепления впускного и выпускного коллекторов, обеспечивающих подачу топлива и отвод отработанных газов.
- К несъемным элементам ГБЦ относят направляющие втулки и седла клапанов. Данные элементы обеспечивают герметизацию механизма газораспределения. Монтаж этих деталей осуществляется методом горячей опрессовки, выполнить его самостоятельно, тем более без специального оснащения, практически невозможно, особенно в условиях частного гаража.
Каждый из приведенных узлов отвечает за работоспособность двигателя в целом, а выход любого из них из строя станет причиной более серьезной поломки. На видео ролике внизу можно наблюдать работу всех элементов ГБЦ в движении.
Читайте также: Что такое ДМРВ и какие функции оно выполняет в автомобиле.
Как правильно установить ГБЦ
ГБЦ (Cylinder Head), прокладка (Head Gasket) и блок двигателя (Engine Block).
Учитывая то, что ГБЦ имеет множество каналов для движения смазки, охлаждающей жидкости, отработанных газов, важнейшим условием правильного монтажа является надежная герметизация в месте соединения с блоком цилиндров. Осуществляется это путем установки специальной прокладки, изготовленной из армированного асбеста. Такой материал способен выдержать высокую температуру и значительное давление рабочих жидкостей и отработанных газов. Учитывайте то, что прокладка ГБЦ одноразовая, повторное применение не сможет гарантировать надежную герметизацию места соединения с блоком цилиндров. Плотное прилегание головки и сжатие асбестовой прокладки достигается затяжкой крепежных болтов или гаек на шпильках. Учитывайте тот факт, что любой перекос при выполнении этих операций приведет к недостаточной герметизации соединения. Именно поэтому затяжка должна осуществляться с определенным усилием, которое должно контролироваться при помощи динамометрического ключа. При этом каждая шпилька должна подтягиваться строго в определенном порядке, нарушение которого так же станет причиной появления проблем с недостаточной герметизацией. При постоянной эксплуатации необходимо уделять внимание именно на плотность прилегания ГБЦ к поверхности блока цилиндров. Появление потеков масла, охлаждающей жидкости свидетельствует о ненадежной герметизации соединения. В этом случае необходимо обтянуть головку по новой. При техническом обслуживании обязательно проверяйте состояние наиболее нагруженных элементов ГБЦ. Непременно оценивайте состояние клапанов, распределительного вала, не упускайте из вида и целостность уплотняющих сальников. Все работы, относящиеся к ремонту головки блока цилиндров или замене отдельных ее механизмов, можно выполнять самостоятельно исключительно при наличии соответствующего опыта. Помните, любая небрежность и несоблюдение технологии монтажа станет причиной более серьезных поломок двигателя. А стоимость такого ремонта будет существенно большей. Поэтому доверяйте ремонт ГБЦ только профессиональному автослесарю, имеющему опыт и соответствующее оборудование.
Что такое ГБЦ в двигателе автомобиля
Головка блока цилиндров (ГБЦ) двигателя современного автомобиля это достаточно сложный узел. Её предназначение заключается не только в том, чтобы служить крышкой для цилиндров мотора, она является своего рода базой, на которой установлены детали газораспределительного механизма, впускной и выпускной коллекторы, свечи зажигания. Также в ней выполнены каналы для охлаждающей жидкости и моторного масла, для подвода топливной смеси к впускным клапанам и удаления выпускных газов.
Как правило, головка изготавливается из алюминиевого сплава, но некоторые её детали, например, направляющие втулки и сёдла клапанов, запрессованные в корпус ГБЦ, делаются из стальных сплавов.
Устройство ГБЦ на примере двигателя ВАЗ 21083
Головка блока цилиндров (ГБЦ) двигателя ВАЗ 21083
Головка блока цилиндров служит не только крышкой для цилиндров мотора, но и своего рода базой, на которой установлены различные узлы и детали двигателя.
На фото 1 – головка блока цилиндров в сборе с крышкой двигателя ВАЗ 21083. Штуцер в крышке, который вы видите, соединяется патрубком с сапуном. Это сделано для того, чтобы очистить картерные газы, поступающие далее во впускной коллектор, от масла.
Сняв клапанную крышку, вы получаете доступ к деталям ГРМ (фото 2). Обратите внимание, что нижняя часть корпуса подшипников скольжения распредвала выполнена единым изделием с корпусом головки блока, верхняя же состоит из двух частей. Моторное масло подаётся через масляные каналы, сделанные в корпусе головки.
На фото 3 изображена ГБЦ ВАЗ 21083 со стороны поверхности, сопрягаемой с верхней плоскостью блока цилиндров.
Подача топлива и выпуск отработанных газов из цилиндров происходит благодаря своевременному открытию впускных и выпускных клапанов, установленных также в головке блока цилиндров. Рабочие кромки клапанов и их сёдел выполнены из жаропрочной стали, так как работают они непосредственно в камере сгорания.
Учитывая высокое давление и температуру, возникающие в процессе работы двигателя, особые требования выдвигаются к уплотнительной прокладке под головку блока цилиндров (фото 4). Её изготавливают из асбеста, армированного металлом.
Следует отметить, что прокладка под головку блока – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.
Прокладка под головку блока цилиндров – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.
Использование прокладки под головку блока сомнительного происхождения – нежелательно, так как даже незначительное изменение толщины прокладки ГБЦ может отрицательно сказаться на мощности двигателя. Особенно это касается дизелей, когда дизельный двигатель троит на холостых оборотах.
Для того, чтобы обеспечить герметичность цилиндров и каналов в местах стыковки головки и блока, требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность, то есть порядок.
Эта информация обязательно указывается в руководстве по ремонту авто.
Неисправности ГБЦ
Наиболее распространённой причиной замены ГБЦ является появление трещин в корпусе или нарушение формы привалочной плоскости головки в результате перегрева.
В том случае, если налицо незначительное искривление поверхности головки, дефект устраняется шлифованием поверхности. Качественный ремонт трещин в головке блока цилиндров невозможен в гаражных условиях. Попытки заполнить трещины составами типа «холодной сварки», как правило, малоэффективны из-за того, что материалы, которыми заполняются трещины, имеют отличающийся от сплава головки коэффициент температурного расширения.
Замена прокладки ГБЦ
При замене прокладки ГБЦ требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность их затяжки.
Зачастую автомобилисты сталкиваются с необходимостью замены прокладки ГБЦ, вследствие её прогорания. Такой ремонт вполне доступен, разумеется при наличии необходимых инструментов и информации, касающейся момента и порядка затяжки болтов головки блока цилиндров.
Наиболее характерными признаками прогорания прокладки являются повышенная дымность выхлопа, когда двигатель дымит белым дымом и выбрасывание ОЖ в расширительный бачок. К тому же мотор будет перегреваться, а его мощность значительно снизится.
Если вы впервые меняете прокладку ГБЦ, то вам понадобится динамометрический ключ – для контроля момента затяжки. Болты головки блока цилиндров изготавливаются из стали, имеющей высокий предел прочности на разрыв, но риск оборвать их всё же есть. Поэтому даже мастера со стажем всегда используют динамометрический ключ при проведении работ по замене прокладки ГБЦ.
