Демонтаж магнитолы
Демонтаж производится очень просто. Сначала аккуратно снимаем пластик приборной панели (все на клипсах просто отщелкиваем). Затем декоративную планку под магнитолой, также аккуратно снимаем, отщелкивая клипсы. Магнитола крепится на 4 болтах — откручиваем и достаём отключая разъёмы подключения.
Пробег: 10 300 км
7 августа 2021 Метки: автозвук

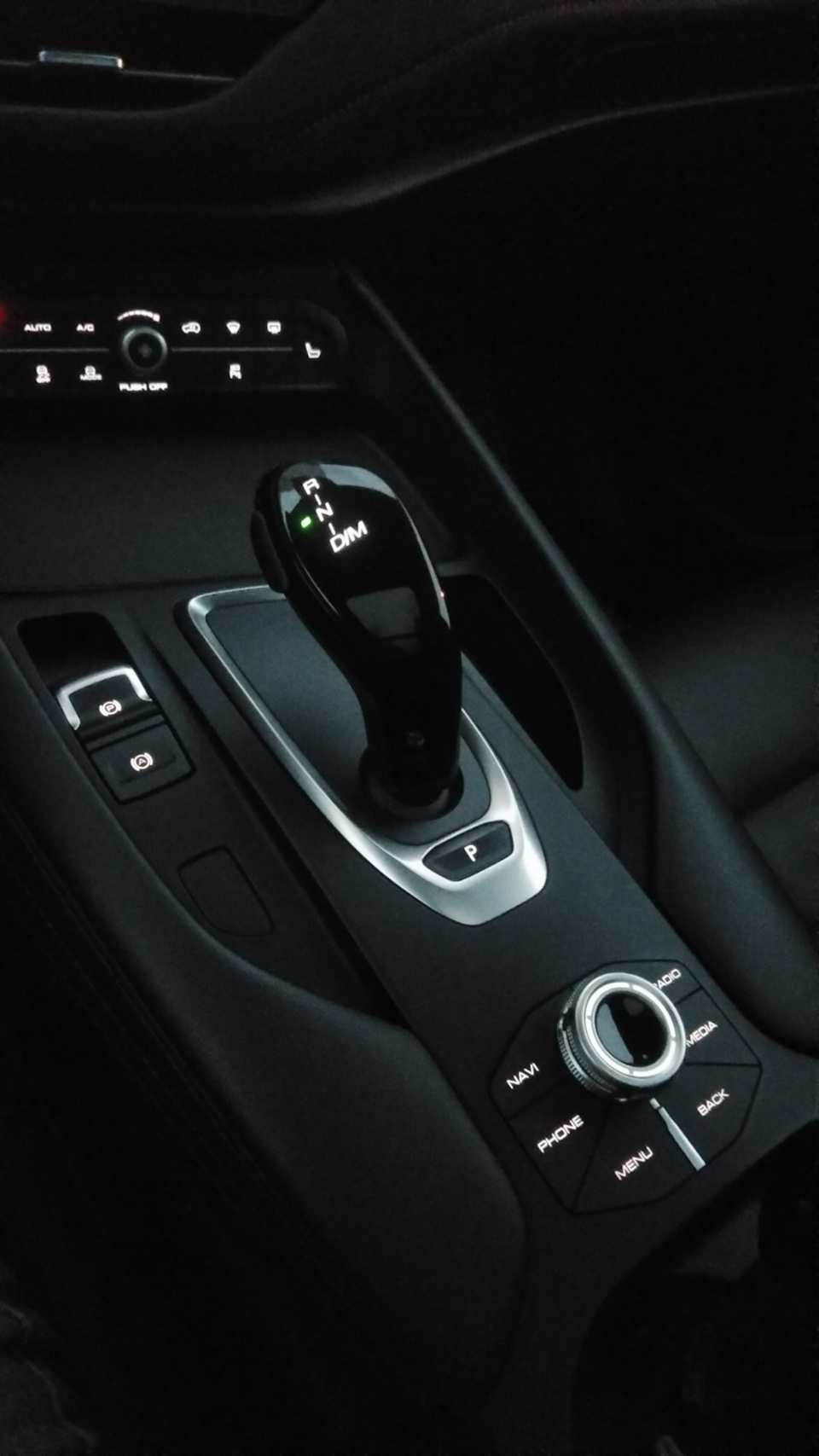

шайба управления магнитолой
Запись об очередной доработке, по названию уже понятно, что речь пойдет о шайбе, это вообще первое, что я хотел поставить в машину, но с ней мне почему то невезло от слова совсем, заказывал ее раза три и каждый раз облом, но в чате выскакивает запись что у Gordey-Alexey появились в наличии, сразу же прикупил.
И вот спустя несколько дней после отправки, она у меня
Шайба была без косы и разъема, влияет это только на эстетический вид подключения, в остальном же, что и с косой что без, все равно нужно тянуть те же провода, поэтому покупаем: 5 проводков, термоусадку, изоленту и пины для обжима. По пинам точно не скажу какие брать, у меня их целая коллекция, подошли самые мелкие из тех что были.

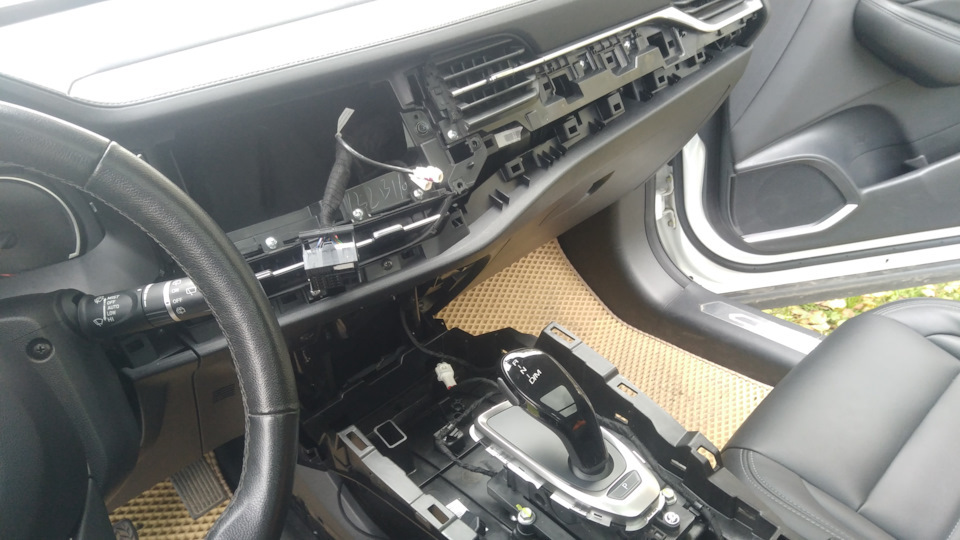

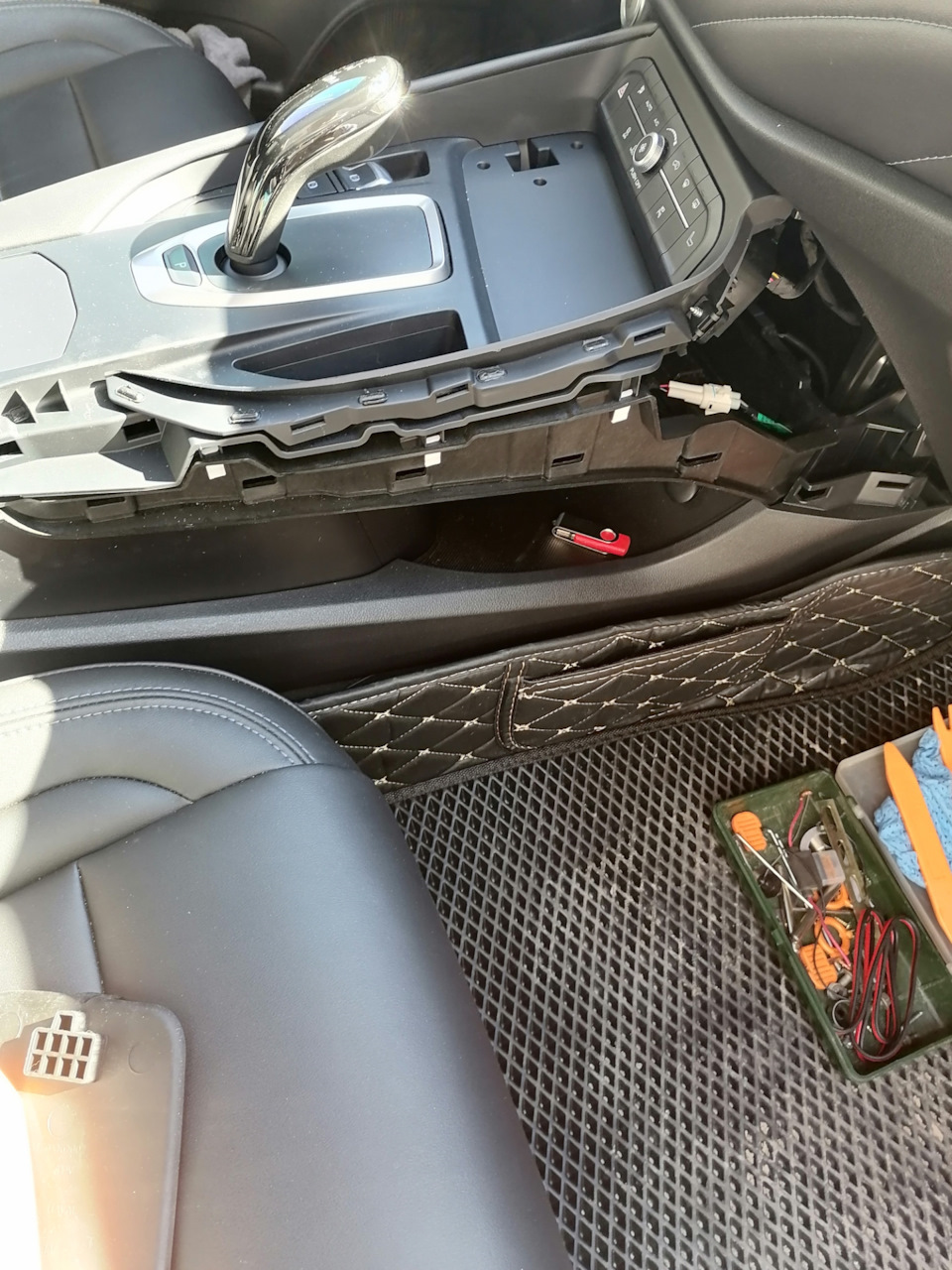

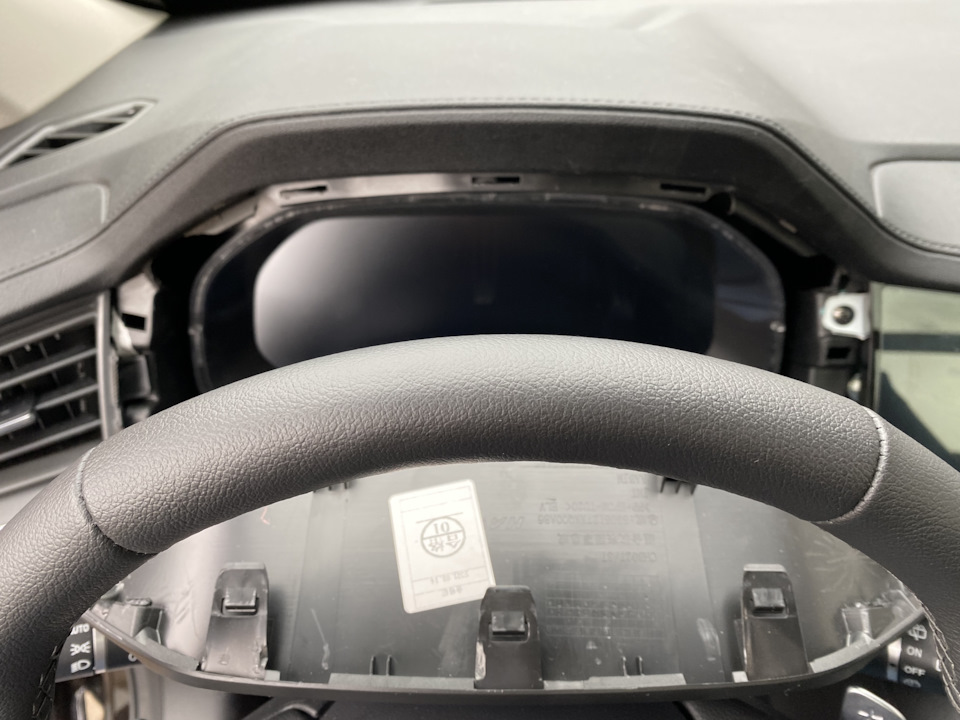

И так, все начинается с разбора салона авто, начинаем сверху и так идем до самого низа. Первой снимаем накладку приборной панели, иначе не снять магнитолу, далее снимаем центральную накладку на торпеде, все сидит на клипсах, поэтому снимается довольно хорошо, главное делать все аккуратно и не пытаться все это выдернуть при помощи лома) Далее начинаем разбирать центральный тоннель, тут тоже ничего крутить не нужно, все на клипсах и защелках. Первым делом снимаем боковые кожанные обшивки, тут нужно потянуть в стороны и все снимается, далее снимаем центральную часть, она снимается путем поднятия вверх, начинаем с задней части и двигаемся вперед и главное делать все очень аккуратно, так как к ней подцепленны разъемы ручника и климата, при очень сильном желании можно вырвать их. Ну и последнее что нужно так это снять накладку в ногах водителя, там тоже ничего крутить не нужно, достаточно потянуть в сторону, на этом этап разборки закончен.

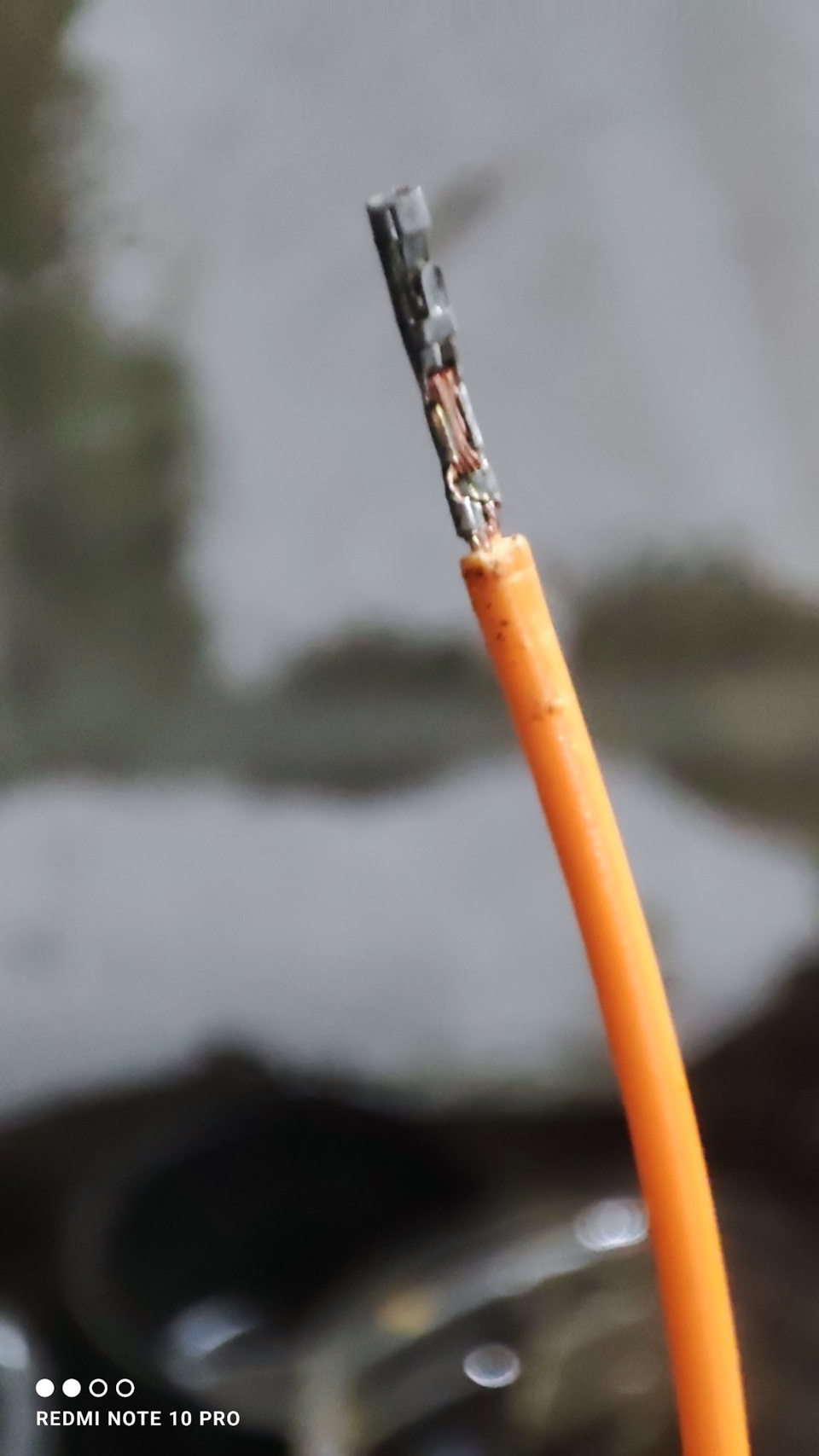

Теперь приступим к подключению, обжимаем пять проводков, длинна не больше метра, даже и такой длинны на всех не нужно
вставляем пины как показано на картинке, один контакт остается свободным

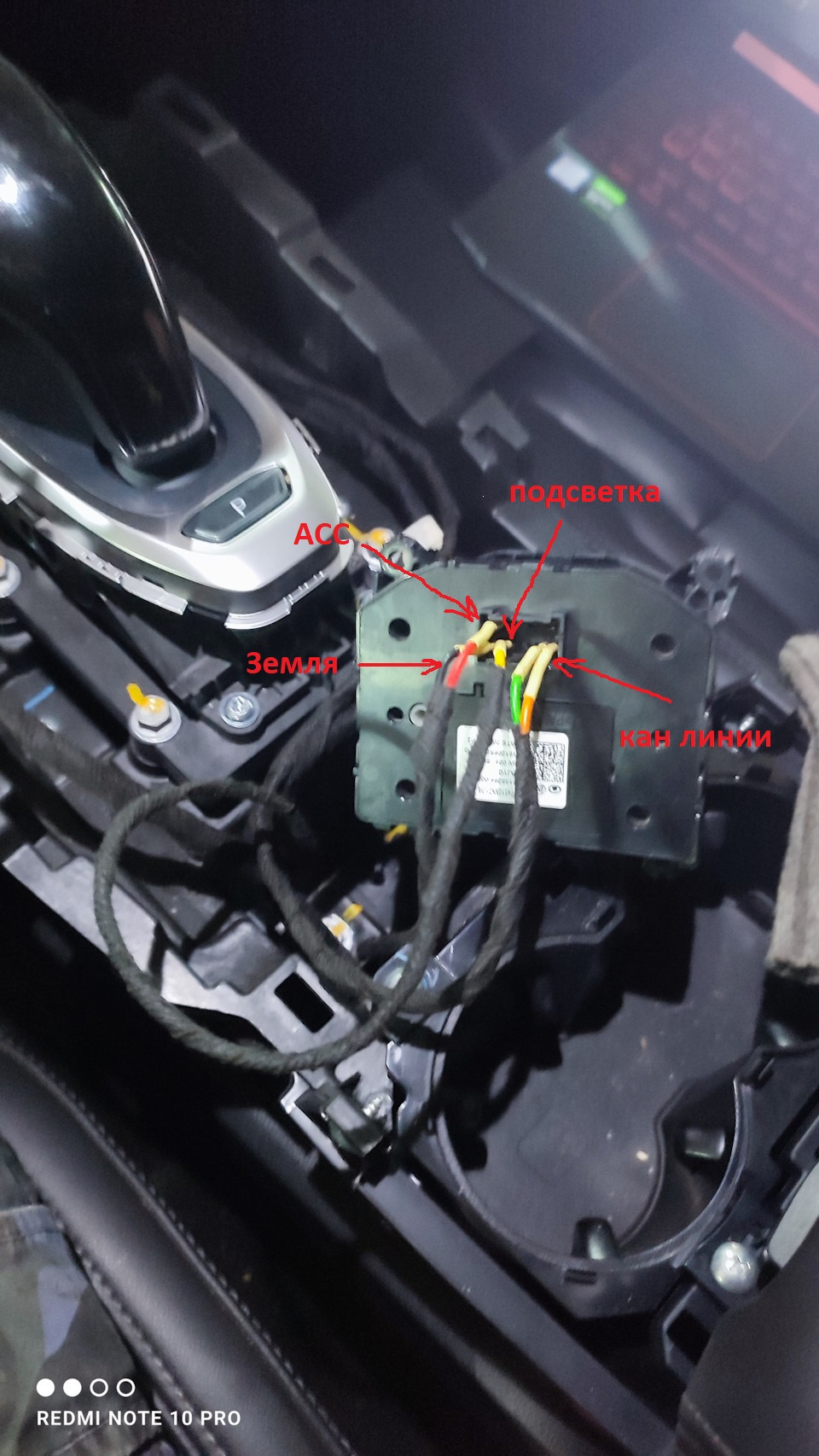

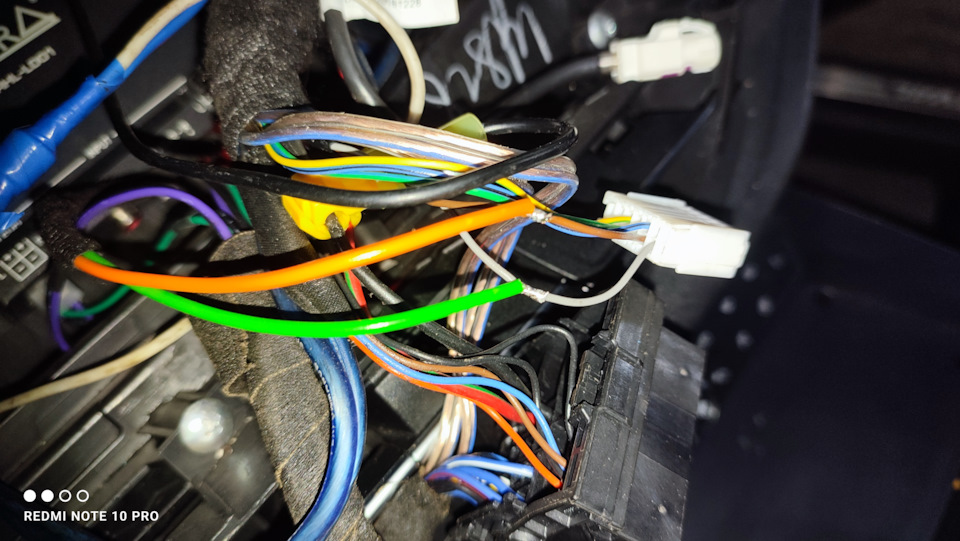

следующий шаг пайка всех проводов, АСС и землю цепляем к разъему в ногах у водителя
ACC цепляем к красно зеленому проводу, землю к черному

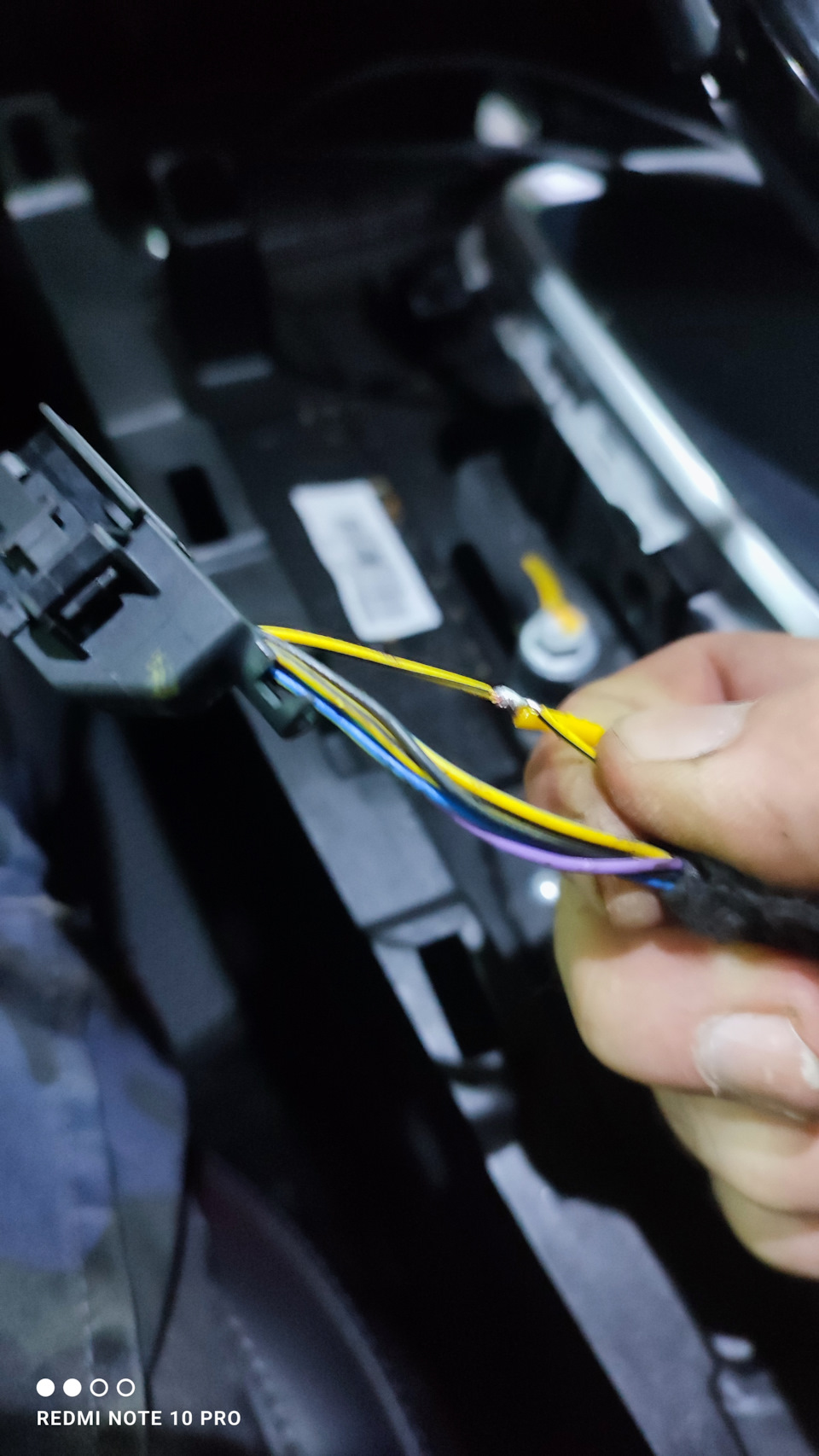

подсветку цепляем в разъеме ручника, к 8 пину, это желточерный, главное не перепутать, там таких провода два, но на разъеме указана нумерация пинов, так что убеждаемся, что это нужный провод и подпаеваемся к нему

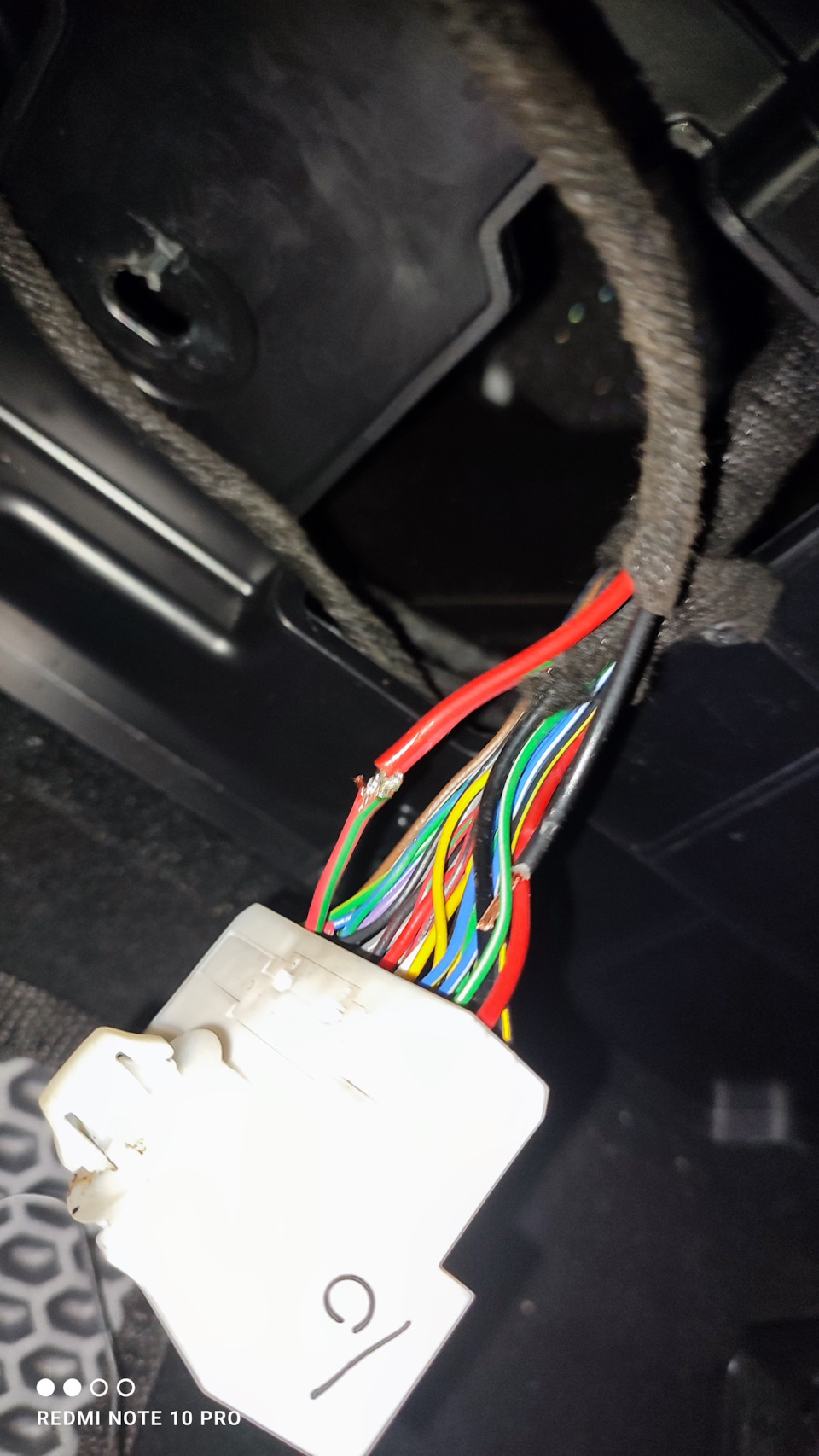

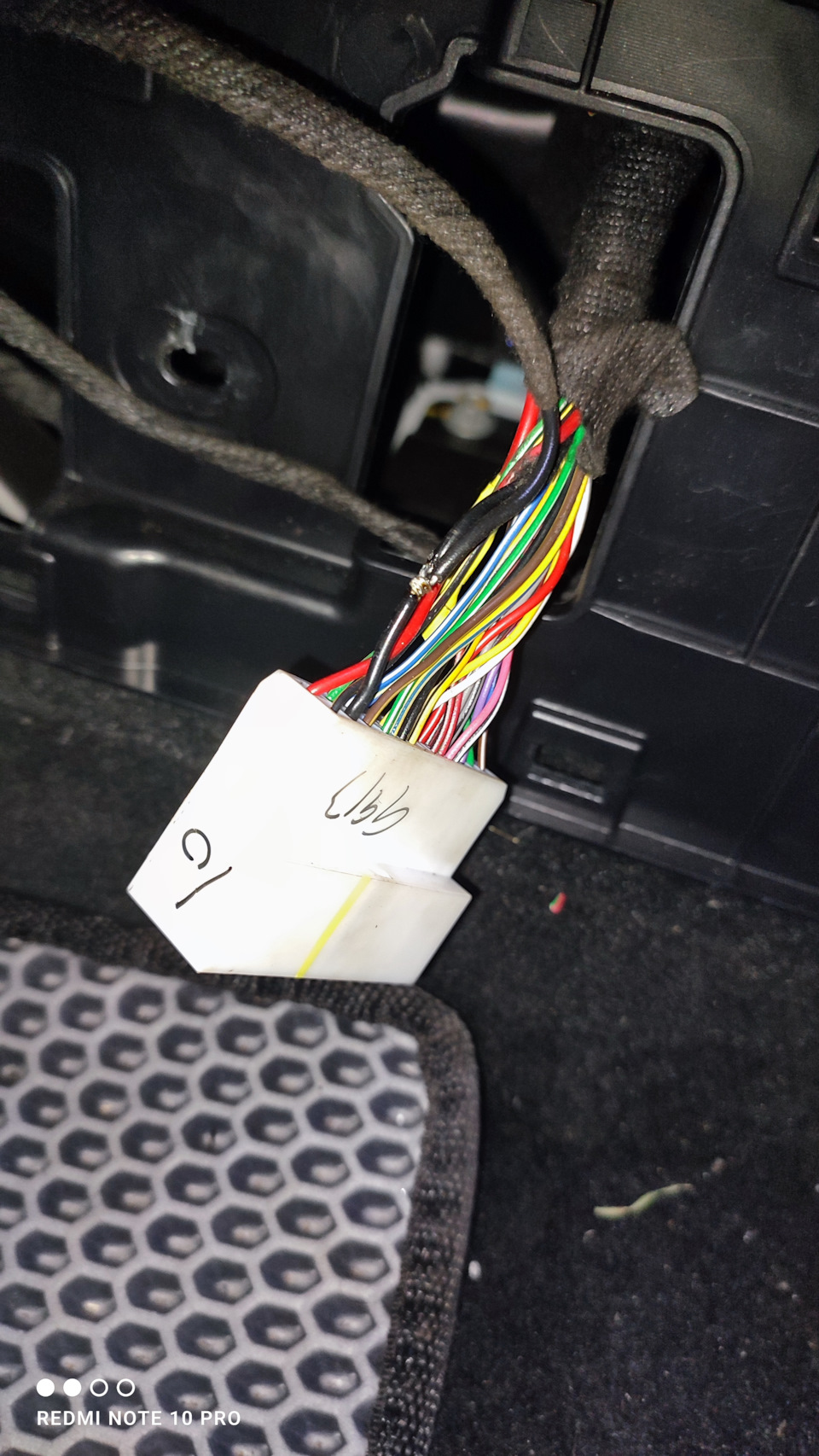

последние пару проводков ведем к разъему магнитолы, тут нам нужны D2 и D3, они находятся в белом разъеме в основном блоке подключения магнитолы, это серый и коричневые провода
после всех подключений подключаемся лаунчем и меняем 26 символ в коде на А в блоках HUT, GW.

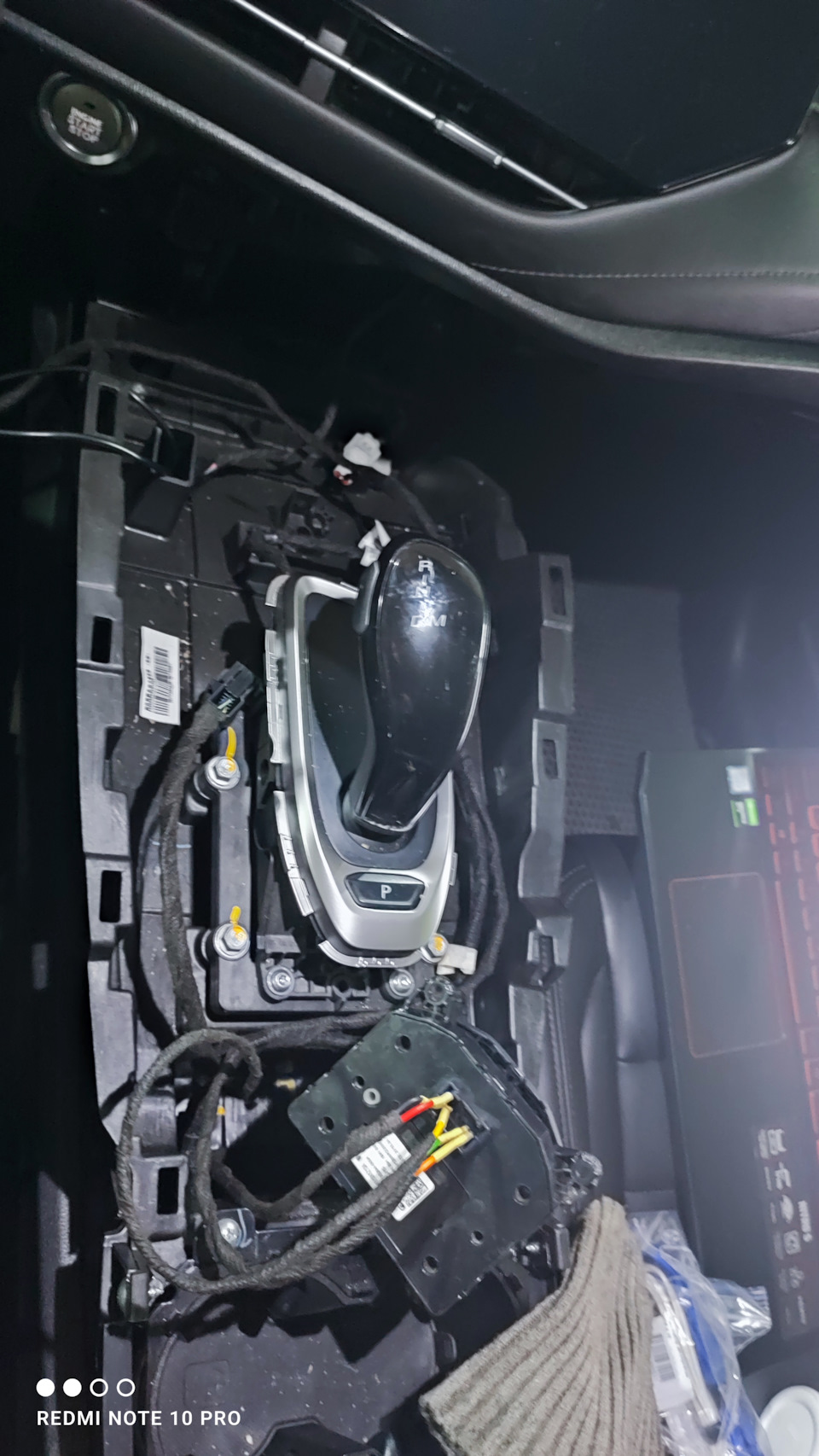

Далее убеждаемся что все работает как нужно, хорошенько заматываем изолентой и укладываем провода и проводим сборку в обратном порядке
Подключение делал по инструкции Pers77 , находил и другой вариант, но решил делать так. Фотки тоже не все мои, так что если кто то увидит свою фотку, может смело обвинять меня в краже их личного материала ))))
Как установить навигатор на автомобиле HAVAL Jolion
Управление городским кроссовером с помощью телефона — не завтрашний день, а удобная функция из оснащения модельной линейки HAVAL 2023. Руководство телематикой авто осуществляется через приложение MY HAVAL. Установить Яндекс.Карты или Яндекс.Навигатор можно самостоятельно через Apple Carplay или Аndroid Auto в зависимости от операционной системы подключаемого устройства. Приложение навигатор доступно на всех новых автомобилях Хавейл. В нашем дилерском центре в Москве вам помогут настроить работу телематических сервисов.
Как скачать Android Auto
Полноценное дистанционное управление функциями кроссовера обеспечивает приложение MY HAVAL. Мультимедийная система с поддержкой Аndroid Auto позволяет дистанционно запускать двигатель, открывать центральный замок, отслеживать местонахождение автомобиля, настраивать работу климатической системы, контролировать расход топлива. Навигатор помогает выстраивать маршрут, обходить пробки, находить адреса в привычном для вас режиме.
Установить Аndroid Auto можно на Хавейл F7, F7x, H9 и JOLION. По правилам безопасности скачивать и подключать систему разрешено только во время остановки автомобиля. Пользоваться функционалом можно с помощью Меню быстрого вызова. Для установки необходимо:
- подключить смартфон на Android к мультимедиа-системе с помощью USB;
- на экране устройства нажать на клавишу Аndroid Auto;
- разрешить смартфону подключение к мультимедиа;
- для активации Меню быстрого вызова провести по экрану слева направо;
- включить кнопкой нужную функцию и выстроить маршрут.
Подключить навигатор на Хавейле легко, специальные знания для этого не требуются. Аndroid Auto позволяет пользоваться голосовым меню, чтобы во время поездки не снимать руки с руля авто.
Как скачать Apple CarPlay
Скачивание, настройка и работа Apple Carplay для Хавейл происходят аналогично системе для андроида, но имеет некоторые отличия. Подключают айфон в Хавейл Джолион или другой модели 2023 года через USB или по беспроводной связи (Bluetooth).
Чтобы установить Apple Carplay, надо:
- включить голосовой помощник;
- подключить устройство к мультимедиа системе Хавейл;
- можно использовать кабель Apple Lightning-USB или беспроводное подключение;
- айфон выдаст предложение в дальнейшем использовать беспроводной канал для подключения;
- в мультимедиа системе зайдите в настройки и включите автоподключение;
- в разделе «Основные» зайдите в CarPlay и выберите Джолион (свой автомобиль);
- можно пользоваться навигатором, совершать звонки или управлять авто.
- Подробные сведения о настройке приложения можно получить в салоне официального дилера Хавейл Нижегородец в Москве.
Теперь вам достаточно включить Apple Carplay и вы можете всегда оставаться на связи со своим автомобилем.
Как установить навигатор на автомобиле HAVAL Jolion
В модели Джолион приложение MY HAVAL и сервисы Connection предоставляются бесплатно на первые 5 лет после покупки. Наличие телематической системы на вашем авто можно проверить на сайте официального дилера Хавейл по вин-коду.
В JOLION возможно дистанционное управление запуском/остановкой мотора, подогревом сидений, открытием/блокировкой центрального замка.
Использование Apple Carplay или Аndroid Auto расширяет доступный функционал. Чтобы установить навигатор, надо:
- скачать приложение в магазине приложений своего устройства;
- пройти регистрацию в дилерском центре;
- подключить смартфон к бортовой сети с помощью Wi-Fi или сетевого кабеля;
- синхронизировать работу приложения с вашим авто (помогут консультанты дилера);
- скачать и настроить Яндекс.Навигатор и Я.Карты.
Меню навигатора на Хавейл будет доступно на экране бортовой мультимедийной системы. Приложения Яндекса доступны по подписке.
