15.7.2 Снятие центральной консоли
• Снять облицовку рычага ручного тормоза, см. соответствующую главу далее.
• Открыть крышку задней пепельницы -4- и движением вверх вынуть пепельницу из центральной консоли
• С помощью пластмассового клина, например, HAZET 1965-20, выжать из центральной консоли крышку -3-.
• Автомобили с механической коробкой передач: с помощью пластмассового клина выжать из центральной консоли чехол -2- рычага переключения передач.
• Автомобили с автоматической коробкой передач: нажать вниз втулку рычага выбора режима работы и движением вверх снять с рычага головку. С помощью пластмассового клина выжать из центральной консоли крышку рычага выбора режима работы и разъединить штекерный разьем фонаря подсветки.
• Вывернуть винты -2- и движением вверх через рычаг переключения передач снять центральную консоль -3-. 1 — самостопорящаяся гайка.
Дизайн и разработка сайта
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Снимаем туннель в салоне Поло Седан
Вам потребуются: торцовая головка «на 13», ключ TORX Т20, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните два винта верхнего крепления консоли панели приборов.
3. Снимите рамку чехла рычага селектора управления коробкой передач, преодолевая упругое сопротивление ее фиксаторов.
4. Выверните два винта нижнего крепления консоли панели приборов.
5 и снимите консоль.
6. Выверните винт крепления заднего подстаканника.
7. . и снимите его.
8. Снимите правую..
9. . и левую облицовки шарнира подлокотника.
10. Отверните гайку крепления подлокотника к кронштейну.
11. . и снимите подлокотник.
12. Отожмите два держателя
13. . и снимите заднюю накладку облицовки тоннеля пола.
14. Подденьте отверткой облицовку рычага стояночного тормоза и снимите ее.
15. Выверните один винт заднего крепления облицовки тоннеля пола.
16. . два винта переднего крепления.
17. . и по одному винту бокового крепления с обеих сторон облицовки.
18. Отведите облицовку тоннеля пола от основания кузова.
19. С внутренней стороны облицовки сожмите фиксатор колодки жгута проводов и отсоедините колодку от прикуривателя.
20. Снимите облицовку тоннеля пола.
21. Установите снятые детали в порядке, обратном снятию.
Снятие и установка торпеды Volkswagen Polo Sedan.
Снятие.
Выполнить следующие работы:
– Снять чехол и облицовку рычага переключения передач
– Снять облицовку рычага стояночного тормоза
– Снять накладку под рычагом стояночного тормоза
– Снять центральные накладки передней панели
– Снять облицовку центральной консоли
– Снять центральную консоль
– Снять подушку безопасности водителя
– Снять рулевое колесо
– Снять облицовку рулевой колонки
– Снять подрулевые переключатели
– Снять комбинацию приборов
– Снять переключатель освещения -E1-
– Снять крышку блока предохранителей
– Снять боковые накладки передней панели
– Снять вещевой ящик
– Снять подушку безопасности переднего пассажира
– При наличии снять головное устройство
Климатическая установка с ручным управлением:
– Снять панель управления отопителя и климатической установки
Климатическая установка с автоматическим управлением „Climatronic“:
– Снять панель управления и индикации климатической установки Climatronic -E87- с блоком управления Climatronic -J255-
– Отсоединить жгут проводов от датчика температуры левого дефлектора -G150- и датчика температуры правого дефлектора -G151-
– В автомобиле без головного устройства снять центральный вещевой отсек в передней панели
– Снять кронштейн центрального вещевого отсека в передней панели
– Снять верхние облицовки стоек А
– Снять блок предохранителей слева под передней панелью
– Отсоединить разъёмы от выключателей -1-.
– Вывернуть винт -1- (1,5 Нм).
Снять переднюю панель с креплений, расположенных около ветрового стекла.
Сжать фиксаторы -стрелки-, вытолкнуть из передней панели регулятор корректора фар -E102- и регулятор яркости подсветки выключателей и приборов -E20—1- в направлении движения.
– Вдвоём с помощником извлечь переднюю панель -1- из автомобиля.
Установка
– Установка осуществляется в обратной последовательности. Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
Снятие и установка центральной консоли автомобилей POLO
Кузов. Интерьер. Фольксваген Поло 4
Указание: у автомобилей с механической коробкой передач головку и чехол рычага переключения передач снимать не нужно. У автомобиля с автоматической коробкой передач не нужно снимать крышку рычага выбора режима работы.
Освободить из зажимов заднюю крышку консоли -4- и снять ее движением вверх.
Вынуть обшивку -2-.

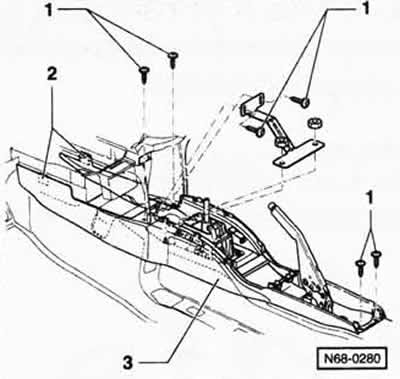

Вывернуть 2 винта-1-и движением вверх снять переднюю крышку консоли -3-.
Расстегнуть справа и слева застежки типа «репейник» -2-, провести центральную консоль -3- над рычагом ручного тормоза и движением вверх снять.
Установка
Установка выполняется в обратной последовательности.
