Что такое резонатор в автомобиле

Резонатор глушителя что это такое? Для чего устанавливается — подробная информация

Эта статья продолжение темы про глушитель автомобиля, только сегодня будем разговаривать локально об одной важной составляющей всего механизма. Любой двигатель во время своего функционирования создает шумовой эффект. В особенности это относится к агрегатам внутреннего сгорания, которые используются на автомобилях. Для снижения уровня шума при работе мотора машины оснащаются глушителями, основная функция которых – гасить шум, что возникает при их от работающего агрегата …

СОДЕРЖАНИЕ СТАТЬИ

• Что представляет собой резонатор?
• Для чего он нужен?
• Из чего состоит резонатор?
• Разновидности резонаторов
• Признаки неисправности резонатора

Выхлопная система это очень сложная составляющая, не смотря на всю простоту исполнения, поэтому я постараюсь разложить все «по полкам», про катализатор информация уже есть. Также есть и про прямотоки, обязательно переходите и читайте, ну а в это части еще одна важная оставляющая.

Что представляет собой резонатор?

Одна из основных частей системы вывода сгоревших газов – резонатор глушителя. Что это такое?

Резонатор – важная деталь системы вывода выхлопных газов любого средства передвижения, что по своему внешнему виду похожа на небольшой глушитель. Вследствие этого эту часть иногда и называют дополнительный глушитель.

Сам по себе этот узел снижает уровень шумности работающего силового агрегата, но это всего лишь вторичный эффект выполнения самой важной его функции – обеспечить ровный поток сгоревших газов по всей выхлопной автомобильной системе.

В процессе работы автомобильного двигателя независимо от количества оборотов в коллекторе появляются прерывистые уровни давления газов. Частота их во многом зависит от количества используемых цилиндров в моторе и оборотов его коленвала. Резонатор как раз и предназначен для устранения этих прерывистых уровней.

Для чего он нужен?

В системе, обеспечивающей вывод сгоревших газов, резонатор обеспечивает своевременный вывод газообразной смеси из камеры мотора.

Значительная часть автомобильных специалистов уверена, что от качественности этой детали во многом зависит уровень полезной мощности, что предоставляет силовой узел.

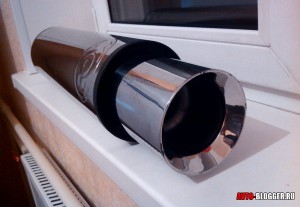

Именно поэтому спортивные авто всегда поддаются модернизации: стандартную модель резонатора, который входит в базовую комплектацию, заменяют более совершенным вариантом.

Для того чтобы основной поток выхлопной смеси от мотора попадал сразу именно на эту деталь, ее размещают сразу за прямотоком. В результате этого, чем качественней и функциональней будет запчасть, тем более высокими будут общие ходовые качества транспортного средства.

Кроме того, наличие такой запчасти существенно снижает уровень выброса вредных газов в окружающую среду.

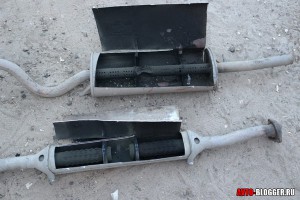

Из чего состоит резонатор?

По собственной конструкции данная автомобильная запчасть является многоуровневой системой. Там каждая составляющая отвечает за выполнение собственных функции. Главные составляющие этой системы машины являются:

Резонатор для воздушного фильтра, что состоит из отражателей, основная их функция – гашение потоков остатков от сгорания топливной смеси. Осуществляется это благодаря трению частиц газообразной среды, которая перемещается внутри детали двумя разными потоками.

Выпускной и впускной резонаторы, что обеспечивают продвижение по системе газообразной среды.

Фактический и предельный уровень функциональности этого автомобильного устройства в большинстве своем зависит от трех главных свойств:

• Работоспособности катализатора;
• Отсутствия засорения глушителя;
• Диаметр труб.

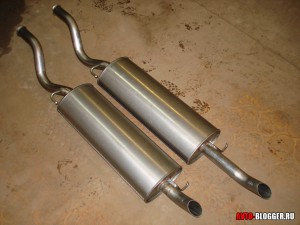

Разновидности резонаторов

Каждая модель подобной конструкции выхлопной системы соответствует разновидности силового устройства транспортного средства, поэтому может быть одним из двух типов:

• Резонатор для двухтактных двигателей;
• Для четырехтактных моторов.

Опытные автомобилисты отмечают, что на четырехтактном двигателе эта запчасть является скорее помехой для нормального функционирования двигателя, чем ощутимой помощью. В подобном случае демонтаж устройства приводит к увеличению мощности автомобильного двигателя примерно на 15%. Но вот с экологической точки зрения такое решение вовсе не оправдано.

В случае же удаления устройства с двухтактного мотора эффект будет прямо противоположным: отсутствие резонатора будет способствовать удалению не только отработанных газов, но также и не полностью сгоревшего топлива. А это в свою очередь приведет к падению скорости вместе с повышением расхода топливной смеси.

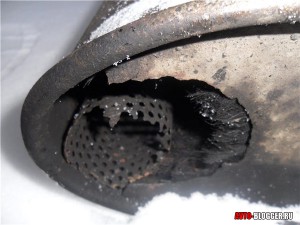

Признаки неисправности резонатора

Таким образом, данная часть выхлопной системы авто играет важную роль. Его неисправности значительно снижают эффективность работы двигателя. Поэтому, при появлении первых признаков проблем с резонатором его необходимо заменять, так как ремонту он обычно не подлежит. Среди основных признаков таких неисправностей можно выделить:

• Появление дребезжания и прочих посторонних звуков в глушителе: деталь попросту прогорела;

• Повышения уровня шума при запущенном силовом агрегате: недостаточно хорошо функционирующий резонатор препятствует работе глушителя в нормальном для себя режиме;
• Падение уровня мощности мотора – разрушенная деталь может закупоривать глушитель, что снижает его способность выводить сгоревшие газы.

Проблемы с внутренними частями данной детали способствуют нарушению гашения и отражения пульсаций остатков сгорания топлива.

Таким образом, резонатор в выхлопной системе современного транспортного средства выполняет целый ряд функций, без него функциональность двигателя значительно снижается.

Небольшое полезное видео.

НА этом я заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

(13 голосов, средний: 4,46 из 5)

Резонатор: назначение, устройство и виды

Резонатор является одной из составляющих выхлопной системы автомобиля. Визуально напоминает уменьшенный глушитель, но им не является — это две разные детали с перекликающимся функционалом.

Изделие пусть и считается важным элементом выхлопа, но порой встречаются компоновки, где резонатора нет.
Если за начальную точку взять двигатель и направляться к выходу выпускного тракта, то глушитель будет находиться с самого края. А резонатор располагается до него, ближе к мотору.

Предназначение

Основные функция этой детали, несмотря на внешние сходства с глушителем, не очевидные:

• обеспечение своевременного отвода продуктов сгорания из двигателя, чтобы образовалось место для поступления рабочей смеси;
• снижение температуры выходящих газов (с начальных 700-800 градусов по Цельсию до 300-400). Таким образом продлевается срок эксплуатации глушителя, испытывающего меньшие тепловые нагрузки;
• компенсация импульсов, возникающих из-за сгорания топлива —газы выводятся потоком, встречая минимум сопротивления (отсюда и пошло название «резонатор»).

Помимо вышеперечисленного, изделие уменьшает уровень шума, исходящего от работающего мотора. Но подавляет в основном низкие частоты — если снять резонатор и завести автомобиль, то появятся «басовые нотки».

Строение

Форма, точная комплектация и габариты данного элемента варьируются в зависимости от конкретного автомобиля. Все параметры подбираются в индивидуальном порядке, чтобы расход топлива, шум и мощность мотора пребывали в балансе.

Однако обобщенно описать строение резонатора можно — представляет собой полую трубу, закованную в герметичный металлический корпус (банка/цилиндр). С одного ее конца газообразная смесь поступает, а с другого, проходя через многоуровневое строение детали, перенаправляется в глушитель. Труба просверлена по всей длине в пределах «банки». Перфорационные отверстия необходимы для разделения потока газов.

Внутреннее пространство разделяется поперечными перегородками на несколько и более камер. Они отличаются между собой по объему, благодаря чему выполняется периодическое расширение/сужение потока продуктов сгорания, компенсирующее пульсации.

Разновидности

Основным методом классификации резонаторов выступает тип двигателя, для которого они предназначены. Он попутно позволяет примерно определить степень практической пользы детали:

• Двухтактные — резонатор в этом случае выступает важной частью выхлопной системы. При его отсутствии снизятся характеристики мощности мотора и поднимается расход топлива.
• Четырехтактные — наличие данного изделия для таких силовых механизмов является сдерживающим фактором, ограничивающим предельные технические возможности двигателя. При демонтаже резонатора мощность вырастет на 2 процента,но взамен увеличится вред, наносимый экологии — повысится выброс вредных веществ.

Стоит отметить, что указанный метод разделения на категории достаточно размытый. Ведь резонаторы между собой отличаются по комплектации и размерам.

Проверка работоспособности

При вышедшем из строя или некорректно функционирующем резонаторе зачастую наблюдаются следующие явления:

• запах выхлопа в салоне;
• возникновение характерного шума;
• появление газов из-под днища.

При обнаружении одного или нескольких из выше указанных признаков неполадок, необходимо проверить резонатор. Самый базовый и простой способ, позволяющий обнаружить/откинуть наиболее распространенные неисправности — осмотр. Загоняете автомобиль на яму или иным способом получаете свободный визуальный доступ к нужному элементу (например, посредством использования домкрата). Теперь следует внимательно поискать следы:

• ржавчины, вызываемой воздействием агрессивных сред — коррозия нередко становится причиной сбойной работы резонатора;
• термических повреждений — несгоревшее топливо попадая на корпус способствуют «прогоранию» металла, образуя в итоге сквозные отверстия;
• вмятин и иных внешних повреждений механического характера — возникают по причине контакта поверхности элемента с дорожным покрытием.

Если визуальный осмотр не дал никаких результатов, но вы слышите громыхание резонатора или наблюдаете иные недвусмысленные признаки поломки этой детали, то без помощи специалистов не обойтись. Они проведут диагностику выхлопной системы и вычислят корень проблемы, включая «скрытые» варианты:

• забитая полость резонатора;
• разрушение внутренней структуры конструкции (нарушение положения стенок и т. п.).

Впрочем, обратиться к сотрудникам СТО придется в любом случае, даже когда самостоятельно обнаружите внешние повреждения, но исправить их своими руками не получится. Для этого потребуется специальное оборудование, которым располагают автосервисы.

Примечание! Восстановить работоспособность элемента порой невозможно — при слишком критичных повреждениях понадобится заменить неисправную деталь. В СТО проконсультируют, какой купить резонатор на замену, и установят его.

Зачем нужен резонатор в выхлопной системе?

Сегодня разберемся, зачем нужен резонатор в выхлопной системе. Рассматриваемый элемент также называют «передним» или «предварительным» глушителем, и он выполняет три важных функции: уменьшает температуру выхлопных газов, уменьшает шум путем погашения звуковых вибраций, выравнивает перепады давления выхлопов.

Подробнее о том, для чего нужен резонатор выхлопной системы

Устройство представляет собой гаситель колебаний звуковых волн (по большей части низкочастотных), срабатывающий в то мгновение, когда выхлопные газы покидают камеру для сгорания. Этот процесс называется резонированием и считается основной функцией детали.

Другое объяснение того, зачем резонатор в выхлопной системе — это увеличение полезной мощности силовой установки. С этой целью специально дорабатывают спортивные машины, заменяя штатный резонатор глушителя на усовершенствованный вариант и размещая его непосредственно за прямотоком.

Снижение температуры выхлопных газов — тоже важная особенность, поскольку это продлевает срок эксплуатации как глушителя, так и всей выхлопной системы. Параллельно снижается вредность выбросов.

Что будет, если убрать резонатор

Делать это нежелательно по следующим причинам:

• Выхлопная система будет работать значительно громче, звук превысит нормы, приемлемые для человеческого уха, станет неприятным. Особенно это касается диапазона низких частот.
• Увеличится расход топлива, потому что собьются соответствующие настройки.
• Так как между глушителем и резонатором существует прямая связь, глушитель быстро выйдет из строя из-за повышения температуры выхлопных газов.
• Двигатель потеряет в мощности, поскольку нарушится верное распределение среди газа ударных волн.

Лишь проведение комплексного тюнинга выхлопной системы со специальной подстройкой и установкой новых элементов может послужить причиной для отказа от резонатора выхлопной системы. Однако многие водители удаляют деталь по иным поводам — чаще всего, если он прогорел или промялся, а денег на новый нет. Это в корне ошибочная стратегия — расходы, которые повлечет за собой длительная езда без резонатора, гораздо ощутимее, чем простое приобретение новой запчасти за 1-5 тысяч рублей (в зависимости от марки автомобиля).

Принцип работы и виды резонаторов

Устройство работает следующим образом:

1. В камере сгорания автомобиля образуются выхлопные газы.
2. Газы через выпускной клапан удаляются из цилиндра.
3. На высокой скорости они передвигаются по выпускному коллектору и приемной трубе. Их температура при этом может доходить до 650°С.
4. Выхлопные газы попадают в катализатор, после чего в резонатор — свободную полость, оснащенную 1 или несколькими камерами. Камеры оборудованы трубами с отверстиями. Когда волны проходят сквозь них, то поглощаются.

Почему наиболее проблематично конструировать резонатор выхлопа для спортивных авто? Это связано с тем, что устройство должно одновременно понижать уровень шума и не создавать препятствий для прохождения выхлопов. С физической точки зрения резонатор работает по закону, согласно которому газы, с большой скоростью передвигаясь в узком пространстве, резко теряют скорость при вылете в широкое место, а вместе со скоростью теряется и энергия.

Помимо обычных резонаторов сейчас встречаются различные усовершенствованные типы. Между их слоями расположена оболочка с теплоизоляцией — таким образом кузов получает дополнительную защиту от перегрева. Также используется комбинированное устройство резонатора выхлопной системы, состоящее из двух частей: первая представляет собой традиционную конструкцию, а вторая заполнена базальтовым волокном или другим поглотителем шума.

Распространенные неполадки резонаторов

Чаще всего встречаются следующие виды поломок:

Проблема	Возможная причина	Решение
Работающий двигатель издает сильный шум	Резонатор не работает должным образом, не гасит резонанс выхлопной системы. Вероятно, прогорел или разошлись сварные швы	Замена запчасти или сваривание элементов заново, в зависимости от степени повреждения
В глушителе слышится дребезжание или другие посторонние шумы	Резонатор, скорее всего, прогорел	Замена запчасти
Уменьшается мощность двигателя	Глушитель забился сажей (такая ситуация называется закоксовкой). Для выяснения предпосылок к этому требуется полная диагностика, включая фазы газораспределения, систему зажигания и состав ТВС	Если корпус резонатора находится в хорошем состоянии, то достаточно почистить резонансную камеру внутри. В противном случае проще сделать замену, чем ремонт

Основная причина поломок резонаторов — это ржавчина. С ней нет возможности бороться при помощи грунтов, красок или прочих антикоррозийных покрытий: они мгновенно прогорают при запуске мотора. Поэтому для выхлопных систем используются следующие материалы:

• Обычная сталь, покрытая термостойким грунтом (краской). Выдерживает срок эксплуатации в среднем 12 месяцев при российском климате и состоянии дорог.
• Алюмированная сталь. Стандартная конструкционная сталь, на поверхности которой располагается слой алюминия. Вариант считается бюджетным.
• Нержавеющая сталь. Вариант дорогой, но прослужит в несколько раз дольше остальных, хотя в конечном итоге всё равно прогорит.

Поэтому разгерметизация корпуса в результате прогорания — главная причина поломок. Учитывая важную роль резонатора в выхлопной системе, за его состоянием нужно следить. При прогорании чаще всего требуется замена, но иногда можно ограничиться заплаткой и пользоваться автомобилем еще 2-3 месяца.

Отремонтировать либо заменить резонатор можно в нашем сервисе «Мастер глушителей». Мы находимся в Санкт-Петербурге, Кантемировская ул. 39Д. Наши механики на отлично знают свою работу и, благодаря длительному опыту, справятся даже в самых сложных ситуациях.

Резонатор в выхлопной системе

Резонатор выхлопной системы – это компонент, который необходим для гашения низкочастотных звуков, связанных с работой мотора. Владельцам машин полезно знать, где расположен этот узел в их авто, а также какие проблемы могут возникнуть в процессе его эксплуатации. Его поломка не считается критичной, но сопряжена с огромным количеством неудобств не только для водителя, но и для людей, которые находятся вокруг. О способах устранения возникающих проблем, вариантах устранения и монтажа агрегата, будет рассказано далее.

Функции

Сначала можно разобраться, зачем нужен резонатор в выхлопной системе автомобиля. Базовая задача у него – гашение низкочастотных звуков, которые связаны с отработкой газов и их продвижением по системе газоотвода. Существует несколько причин возникновения значительных шумов при эксплуатации автомобиля: они образуются при расширении газов в процессе нагрева, шум формируется из-за вибрации составных компонентов выхлопной системы. Звук, формирующийся при покидании выхлопами камеры сгорания, устраняется резонированием. Именно в этом состоит базовая функция описываемого компонента авто.

Резонатор выхлопной системы автомобиля используется для повышения полезной мощности мотора. Для этого специально дорабатываются спортивные авто, где штатный резонатор устраняется, а на его место ставится более совершенный вариант, устанавливаемый сразу за прямотоком.

Понижение температуры выхлопов – это еще одна особенность, ведь это обеспечивает более длительный период эксплуатации самого глушителя и выхлопной системы в целом. Вредность выбросов тоже заметно снижается.

Где расположен резонатор?

Автомобильный резонатор функционирует совместно с глушителем и необходим для снижения скорости выхлопов, которые вылетают в результате отработки в моторе. Это возможно за счет физического закона, соответственно которому газы, способные стремительно перемещаться в узкой трубе при проникновении в пространство большего объема утрачивают первоначальную скорость и энергию. Система отвода отработанных газов имеет сложное устройство, соответственно которому резонатор расположен перед главным глушителем, то есть он служит первым звеном звукового глушения. Главная задача – предварительное снижение шума и уравновешивание пульсации потока выходящих газов.

Среди автовладельцев для него есть особое название – средний глушитель, так как физически он размещен посередине днища авто. Но это неверно, так как принцип работы устройства радикально отличается от глушителя. Резонатор имеет возможность для освобождения выхлопа мотора от газов и выравнивания давления — это обеспечивает малое сопротивление их перемещению, возникает возможность для использования всей полезной мощности мотора.

Конструкция

Устройство резонатора выхлопной системы не имеет каких-то сложностей. В его составе имеется труба с перфорацией, размещенная в металлическом корпусе. В устройстве имеется дроссельное отверстие, используемое для увеличения эффективности гашения волновых колебаний в трубе. В резонаторе есть полость, которая разделена на несколько участков перегородками, установленным поперек трубы. Современные приспособления снабжены теплоизоляцией и звукоизоляцией, находящейся под корпусом, чтобы они эффективнее снижали температуру и звуки.

Различные объемы полостей необходимы для формирования периодического расширения и сужения потока отработанных газов, а это обеспечивает выравнивание их пульсации, которая изначально неравномерная. Резонансная частота каждой камеры отличается от остальных. Дополнительно используется их малое смещение по отношению к оси корпуса. Это требуется для достижения смены направления выхлопного потока. Внутри трубы есть перфорация, задача которой состоит в гашении большой амплитуды звуковых волн, создаваемых газами.

Работа резонатора выхлопной системы находится в зависимости от нескольких факторов:

• Герметичность узла и степень его износа;
• Уровень загрязненности от нагара – новое чистое приспособление работает с повышенной эффективностью;
• Диаметр – КПД прибора тем больше, чем больше у него диаметр.

Убрать резонатор: что будет?

Резонатор выхлопной системы не стоит убирать по нескольким причинам:

• Функционирование системы удаления выхлопа станет намного громче, звук заметно превзойдет нормы, которые считаются приемлемыми для человека, он станет противен. Это актуально для низких частот звучания.
• Топливный расход существенно возрастет, ведь сбиваются базовые настройки.
• Есть прямая связь между глушителем и резонатором, поэтому первый выйдет из строя при устранении второго, что сопряжено с увеличением температуры выхлопов, выходящих из системы.
• Мощность ДВС упадет, так как ударные волны внутри системы распределяются неверно.

Отказаться от резонатора допускается исключительно в случае, когда выполняется комплексный тюнинг выхлопной системы с подстройкой и монтажом новых компонентов. Но автовладельцы часто избавляются от данного компонента по другим причинам – резонатор помялся или прогорел, а возможности установить новый нет. Такая стратегия ошибочная, так как последующие расходы на эксплуатацию авто будет заметно выше, чем покупка новой детали.

Принцип работы и типы резонаторов

Устройство резонатора выхлопной системы обеспечивает ему работу следующим образом:

• Выхлопы формируются в камере сгорания машины;
• Посредством выпускного клапана они передаются далее и выводятся из цилиндра;
• Газы движутся с повышенной скоростью по выпускному коллектору и трубе, а их температура составляет до 650 градусов при этом;
• Выхлопы оказываются в катализаторе, а потом проникают в резонатор – свободную полость, имеющую от одной до нескольких камер внутри. Внутри есть трубки с отверстиями. При прохождении сквозь них волн происходит охлаждение газов.

Конструировать резонатор для спортивных авто – это наиболее сложная задача, ведь данное устройство одновременно должно понижать шумовой уровень и не формировать препятствий для движения выхлопов.

Сейчас выпускаются не только обычные резонаторы, но и усовершенствованные модели. Между их слоями есть оболочка с теплоизоляцией, чтобы защищать кузов от перегрева дополнительно. Используются и комбинированные приспособления, в составе которых есть две части: традиционная и заполненная базальтовым волокном либо альтернативным шумопоглотителем.

Неполадки в работе резонатора

Автомобильный резонатор, как и все остальные компоненты, способен выйти из строя по тем или иным причинам. Он пропускает сквозь себя большой объем выхлопов, имеющих повышенную температуру, обычно несколько сотен градусов. Дополняет негативное воздействие наличие агрессивных химических элементов, представленных в выходящем выхлопе, это становится причиной того, что металлические детали корпуса постепенно прогорают.

О поломке резонатора можно судить в том случае, если возникают такие признаки:

• Глушитель и выхлопная система стали работать хуже. Это можно проверить по возросшему звуку, который исходит из выхлопной трубы, особенно актуально для низкочастотных звуков (рев).
• Из-под днища машины выходят выхлопы. Это явный признак того, что резонатор разгерметизирован.
• Со стороны резонатора можно слышать характерный дребезжащий звук. Он возникает из-за того, что прогорает один или несколько компонентов, находящихся внутри устройства. В таких случаях наблюдается его болтание или грохот в одной из камер.
• Мощность мотора значительно падает. Возникшая неисправность становится причиной сильного падения пропускной способности резонатора, поэтому он заметно хуже либо совсем не гасит неравномерные пульсации выхлопов. Это приводит к ухудшению функционирования агрегата.

Если отмечается один или несколько из перечисленных признаков неполадки, то требуется как можно скорее выполнить ревизию работы резонатора. Практика показывает, что этот узел выхлопной системы лучше не ремонтировать, а полностью заменить. Это особенно актуально для авто, пробег которых достаточно велик.
