Для какого типа коробок передач подходит понятие автоматизированная механическая трансмиссия амт

Автоматизированная механическая трансмиссия АМТ

Среди разнообразных видов трансмиссий выделяется особая категория – коробка передач с автоматической механикой (АМТ). Эта разновидность трансмиссии является формой автоматической коробки передач, и она представляет собой механическую коробку, которая автоматически осуществляет переключение передач. Управление переключением передач осуществляется специальным электронным блоком управления коробкой, который направляет сигналы к исполнительным устройствам, называемым актуаторами.

АМТ коробка передач: особенности, устройство, принцип работы

Чтобы разобраться в плюсах и минусах коробки передач с автоматической механикой (АМТ), а также понять её принцип работы, давайте сначала вспомним, как работают механическая коробка передач (МКПП) и классическая гидромеханическая коробка (АКПП).

В автомобилях с МКПП водитель самостоятельно выбирает и переключает передачи, учитывая различные факторы и условия (например, старт с места, скорость, нагрузка на двигатель, необходимость резкого ускорения и поддержания определенной скорости). Для переключения передач «вверх» или «вниз» водитель также должен постоянно использовать сцепление при переключении между передачами. Это требует большего усилия от водителя и делает управление автомобилем более сложным. Однако, МКПП обеспечивает полный контроль над автомобилем, она является простой в конструкции, хорошо изучена и обычно надежна, а также легко поддается ремонту. Более того, при правильной технике вождения на МКПП можно достичь хороших показателей по топливной экономии.

С другой стороны, гидротрансформаторные АКПП автоматически переключают передачи, что значительно упрощает процесс вождения. Однако они имеют более низкий КПД, что приводит к увеличению расхода топлива (в среднем на 15-20%).

Коробки-автоматы также менее надежны, имеют более сложную конструкцию, требуют регулярного обслуживания, а ремонт коробок передач может быть дорогим и не всегда качественным.

Теперь вернемся к коробке передач с автоматической механикой (АМТ). Роботизированная коробка передач АМТ объединяет удобство автоматической коробки и экономичность механической. Кроме того, её производство дешевле, что снижает стоимость автомобиля с такой трансмиссией.

Проще говоря, работа коробки-робота напоминает гидромеханический автомат (переключение передач автоматически), но она ближе к конструкции механической коробки. Результатом является высокая топливная экономия, надежность, способность справляться с высокими крутящими моментами и большими нагрузками.

Устройство коробки АМТ и виды роботизированных коробок

Итак, после изучения особенностей AMT коробки передач и её сравнения с аналогами, давайте перейдем к разбору устройства этого типа трансмиссии.

Когда речь идет о роботизированной коробке передач, у разных производителей могут быть некоторые отличия в конструкции, но в общем устройстве они имеют обязательные базовые элементы:

1. Сцепление.
2. Механическая коробка передач.
3. Специальный механизм для управления сцеплением и передачами.
4. Электронная система управления.

Что касается сцепления, в коробке AMT оно является фрикционного типа. Сама коробка передач по конструкции схожа с механической коробкой передач. Кроме того, роботизированные коробки могут быть оснащены электрическим или гидравлическим устройством для управления сцеплением.

В случае электрического устройства, оно включает в себя электродвигатель и механический механизм, тогда как гидравлическое устройство включает в себя гидроцилиндры, управляемые электромагнитными клапанами. Второй вариант представляет собой электрогидравлический механизм управления сцеплением в роботизированной коробке передач.

Сравнив два вида устройств, можно сказать, что электрическое устройство более простое, но переключает передачи медленнее (до 0,5 секунды). Гидравлическое устройство более сложное, но работает быстрее (0,05 секунды), хотя требует больше энергии.

Очевидно, что изначально электрический привод сцепления устанавливался преимущественно на более доступные модели автомобилей, в то время как гидравлический привод, как правило, предпочитали использовать в бизнес-классе, автомобилях премиум-класса, мощных спорткарах и так далее.

Следует также отметить, что в современных автомобилях среднего класса можно встретить как гидравлический, так и электрический «робот», хотя в большинстве случаев используется преселективная роботизированная коробка передач с двумя сцеплениями.

Такой тип роботизированной коробки (например, известная как DSG от Volkswagen) обладает очень высокой скоростью переключения (приближенной к 0,2 секунды) и использует более простой электрический привод сцепления. Это значительно упрощает и удешевляет общую конструкцию.

Система управления роботизированной коробкой является электронной. Она включает в себя блок управления, датчики и исполнительные устройства. В блок управления поступают сигналы от электронных датчиков, таких как частота вращения на входе и выходе коробки, положение селектора и другие параметры. Блок также имеет тесную связь с системой управления двигателем (ЭСУД).

Затем блок анализирует полученную информацию и отправляет управляющие сигналы исполнительным устройствам. Если привод сцепления электрический, сигнал направляется на электродвигатель. В случае использования гидравлического привода, блок управляет работой электромагнитных клапанов.

Роботизированная коробка передач с двойным сцеплением: преселективный робот и его особенности

Как было упомянуто ранее, главным недостатком однодисковой роботизированной коробки с электрическим приводом сцепления является медленная скорость переключения передач. В результате этого происходит заметный разрыв в мощности, ухудшается динамика автомобиля, и переключение передач (особенно в сравнении с автоматическими коробками передач) происходит жестко и рывками, а также занимает значительное время.

Использование гидравлического привода усугубляет ситуацию, так как оно усложняет конструкцию и делает её более дорогостоящей. Требования к качеству масла в коробке передач, его давлению и другим параметрам также возрастают. Решением данной проблемы стала преселективная коробка с двойным сцеплением, которая делает коробку быстрой, экономичной и более доступной.

В коробках с двойным сцеплением переключение передач происходит следующим образом: когда одна передача уже активирована, следующая уже выбрана и готова к включению. Это позволяет роботизированной коробке быстро переключаться как вверх, так и вниз, и в результате мощность остается практически непрерывной. Коробка работает плавно, переключения практически незаметны для водителя. Кроме того, роботы с двойным сцеплением компактны, что позволяет устанавливать их на небольшие автомобили класса A и B.

Что касается типов сцеплений, коробки с двойным сцеплением могут иметь два варианта: с сухим и мокрым сцеплением. «Мокрое» сцепление предполагает работу в масляной среде и способно передавать больший крутящий момент. Однако такие коробки (например, DSG-6) имеют меньший КПД, требуют больше трансмиссионного масла и обслуживаются дороже. Коробки с «сухим» сцеплением (например, DSG-7) способны выдерживать меньший крутящий момент, но они более компактны. Обычно коробки с «сухим» сцеплением устанавливаются на малолитражные автомобили, в то время как «мокрое» сцепление предпочтительно для внедорожников и автомобилей с мощным двигателем.

Как работает коробка АМТ

Принцип работы роботизированной коробки передач с автоматической механикой (АМТ или РКПП) следует рассмотреть более детально, так как такие устройства работают по схожему принципу.

В первую очередь, роботизированная коробка АМТ функционирует в двух режимах:

1. Автоматический режим: В этом режиме коробка АМТ действует подобно обычной гидромеханической автоматической коробке передач (АКПП). Электронный блок управления (ЭБУ) коробкой получает сигналы от различных датчиков и, на основе этой информации, передает команды исполнительным устройствам (актуаторам). Эти актуаторы занимаются выбором подходящей передачи, включением и выключением сцепления и так далее.
2. Ручной полуавтоматический режим (типтроник): Этот режим дает водителю возможность самостоятельно управлять переключением передач. Водитель может поднять или понизить передачу, изменить обороты двигателя на определенной передаче или продолжать движение на более высокой передаче с минимальными оборотами. Переключение может осуществляться при помощи подрулевых лепестков (переключателей) или с помощью рычага коробки передач. Важно отметить, что «роботы», особенно с двойным сцеплением, могут также иметь режим S (спорт-режим).

В спортивном режиме коробка позволяет двигателю выдавать максимальную мощность, автоматически переключая передачи и поддерживая обороты двигателя в среднем и высоком диапазоне (обычно не менее 4 тысяч оборотов в минуту). Этот режим пригоден для активного разгона, выполнения обгонов, динамичной езды и т. д., однако следует учитывать, что это также приводит к увеличению расхода топлива.

Реклама наших партнеров

Акционные товары

Addinol Premium 0530 C3-DX (5W30) 5 л

Addinol Eco Light (5W40) 4 л

Addinol Super Light 0540 (5W40) 5 л

Addinol Giga Light MV 0530 LL (5W30) 5 л

• Моторные масла
  • Для легковых автомобилей
  • Для грузовых автомобилей
  • Для смешанного автопарка
  • Для 4-х тактных двигателей
  • Для 2-х тактных двигателей
  • Газомоторные масла
  • Суда и рельсовый состав
  • Тракторные масла
  • Для газонокосилок
  • Автоматическая КП
  • Механическая КП
  • Гидродинамические редукторы
  • Антифриз
  • Стеклоомыватель
  • Tормозная жидкость
  • Очистка двигателя
  • Масляный фильтр

  Новые записи в блоге

  • 01.08.2023 Снятие головки блока цилиндров: правильный демонтаж ГБЦ
  • 19.07.2023 При перегазовке хлопки в глушителе: карбюратор, инжектор, дизель
  • 07.07.2023 Что можно понять по цвету свечей зажигания при проверке
  • 05.07.2023 О чем говорит нагар на свечах зажигания и его цвет
  • 28.06.2023 После запуска двигателя черный или сизый дым

  Механическая коробка перемены передач

  Внимание! Все тесты в этом разделе разработаны пользователями сайта для собственного использования. Администрация сайта не проверяет возможные ошибки, которые могут встретиться в тестах.

  Тестовые вопросы на тему МКПП 20 тестовых вопросов. Дисциплина «Устройство автомобилей». Критерии оценивания Оценка «неудовлетворительно» – 7 правильных ответов и меньше Оценка «удовлетворительно» – 8-10 правильных ответов Оценка «хорошо» – 11-15 правильных ответов Оценка «отлично» – 16 и более правильных ответов

  Список вопросов теста

  Вопрос 1

  Назначение коробки передач:

  Варианты ответов

  • Для трогания с места
  • Для передачи крутящего момента на ведущий мост, изменения крутящего момента по величине и по направлению, а также для длительного разъединения трансмиссии и работающего двигателя
  • Для устойчивого движения

  Вопрос 2

  Какие функции выполняет коробка передач?

  Варианты ответов

  • изменяет крутящий момент по величине
  • изменяет крутящий момент по направлению
  • увеличивает мощность
  • длительно разъединяет двигатель и трансмиссию
  • кратковременно разъединяет двигатель и трансмиссию

  Вопрос 3

  Сколько передач может включаться с помощью одного синхронизатора в коробке передач

  Варианты ответов

  Вопрос 4

  Какой вал коробки передач заднеприводного автомобиля приводится во вращение от ведомого диска сцепления?

  Варианты ответов

  • первичный
  • вторичный
  • третичный
  • четвертичный

  Вопрос 5

  Особенности роботизированной коробки DSG:

  Варианты ответов

  • два сцепления
  • отдельное включение чётных и нечётных передач
  • электронное управление от ЭБУ
  • всё вышеперечисленное

  Вопрос 6

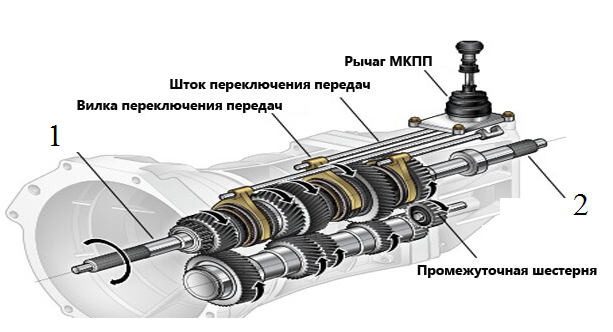

  Найти и расчитать обороты вращения позиции 1 и 2 выбрать правильный вариант

  Варианты ответов

  • от 500 до 2000 оборотов
  • от 500 до 1000 оборотов
  • от 1000 до 1500 оборотов
  • от 2000 до 2500 оборотов

  Вопрос 7



  Найти позицию 1 и 2 ответ записать

  Вопрос 8

  Сколько валов имеется в коробке передач заднеприводного автомобиля?

  Варианты ответов

  Вопрос 9

  Для какого типа коробок передач подходит понятие «автоматизированная механическая трансмиссия (АМТ)»?

  Варианты ответов

  • автоматическая КПП
  • роботизированная КПП
  • вариатор

  Вопрос 10

  Назначение фиксаторов в механизме переключения передач?

  Варианты ответов

  • Предотвратить самопроизвольное включение, выключение передач
  • Предотвратить включение двух передач одновременно
  • Для облегчения включения передач

  Вопрос 11



  На рисунке держат?

  Вопрос 12



  что на рисунке изображено, как называется?

  Вопрос 13

  Какая передача обеспечивает наибольший крутящий момент?

  Варианты ответов

  Вопрос 14



  Что на рисунке изображен как называется

  Вопрос 15

  Какие функции выполняет синхронизатор?

  Варианты ответов

  • синхронизирует скорость вращения ведущих колёс
  • синхронизирует скорость первичного и вторичного валов КПП
  • синхронизирует скорость вала и шестерни соответствующей передачи

  Вопрос 16

  Перечислите, с помощью каких элементов происходит переключение передач в механической коробке передач?

  Варианты ответов

  • рычаг переключения
  • первичный вал
  • синхронизаторы
  • вилки
  • опорные подшипники

  Вопрос 17



  На рисунке какая деталь МКПП ВАЗ изображена?

  Вопрос 18



  Какая деталь изображена на рисунке

  Вопрос 19

  Какие из перечисленных функций не выполняет трансмиссия?

  Варианты ответов

  • увеличивает мощность, подводимую к ведущим колёсам
  • передает крутящий момент к ведущим мостам под изменяющимся углом
  • изменяет значение крутящего момента, передаваемого от двигателя к ведущим колесам
  • все названные функции

  Вопрос 20

  Для чего необходим свободный ход педали сцепления?

  Варианты ответов

  • для полного выключения сцепления
  • для плавного включения сцепления
  • для быстрого включения
  • для полного включения сцепления

  Что такое коробка передач AMT? Чем она отличается от механики?



  Узнаем у руководителя отдела продаж LADA Центр Киров Владимир Жаворонков:
  —АМТ (автоматическая механическая трансмиссия) — представляет собой механическую коробку передач, где функцию переключения передач осуществляет электронный блок управления. Сочетает в себе удобство и экономичность автоматической коробки, а также надежность механической коробки.

  В последнее время многие популярные компании все больше используют роботизированные коробки передач (BMW, Opel, Mitshubishi, Fiat, Ford, Opel, Toyota, Citroen, Puegeot), а некоторые и вовсе полностью установили их на все свои автомобили.

  Работа коробки может осуществляться в двух режимах: автоматический и полуавтоматический.



  В автоматическом режиме коробка полностью берет переключение передач на себя. Полуавтоматический режим — ручной режим переключения передач. В данном случае переключение передач осуществляется водителем с помощью функции Tiptronic от АКПП. Такой режим позволяет повышать или понижать передачу с помощью рычага КПП, при этом нет необходимости выжимать сцепление, за Вас это сделает робот.

  Таким образом, можно сделать вывод, что AMT – это в первую очередь очень удобно и практично, а так же выгодно и экономично! Сегодня можно прибрести автомобили с AMT следующих моделей LADA: Granta, Kalina и Priora.

  Вас заинтересовал автомобиль с АМТ? Тогда Вам осталось пройти тест-драйв и испытать ее в действии. Записаться можно прямо сейчас, перейдя по ссылке, или в LADA Центр Киров по адресу К.Маркса,4, тел. (8332) 66-30-30.

  В сервисном центре автосалона действует скидка выходного дня, об этой и других акциях здесь.

  ВСЕ ЛАДЫ на К.Маркса, 4, тел. (8332) 66-30-30.

  На правах рекламы

  Тест «КПП автомобиля»



  • 1. Какие функции выполняет коробка
  передач?
  а) изменяет крутящий момент по величине
  б) изменяет крутящий момент по
  направлению
  в) увеличивает мощность
  г) длительно разъединяет двигатель и
  трансмиссию
  д) кратковременно разъединяет двигатель и
  трансмиссию

  3.

  • 2. Сколько передач может включаться с
  помощью одного синхронизатора в
  коробке передач?
  а) одна
  г) четыре
  б) две
  д) пять
  в) три
  е) шесть

  4.

  • 3. Какой вал коробки передач
  заднеприводного автомобиля приводится
  во вращение от ведомого диска
  сцепления?
  а) первичный
  б) вторичный
  в) промежуточный
  г) вал блока шестерён заднего хода

  5.

  • 4. Какой вал коробки передач заднеприводного
  автомобиля передает крутящий момент на
  карданную передачу?
  а) первичный
  б) вторичный
  в) промежуточный
  г) вал блока шестерён заднего хода

  6.

  • 5. Какого типа установлена коробка передач на
  переднеприводных автомобилях?
  а) трёхвальная
  • б) двухвальная
  • в) одна из указанных в зависимости от мощности
  двигателя

  7.

  6. Какие функции выполняет
  синхронизатор?
  а) синхронизирует скорость вращения
  ведущих колёс
  б) синхронизирует скорость первичного и
  вторичного валов КПП
  в) синхронизирует скорость вала и
  шестерни соответствующей передачи

  8.

  7. Какая передача обеспечивает
  наибольший крутящий момент?
  а) первая
  в) третья
  д) пятая
  б) вторая
  г) четвёртая
  е) задняя

  9.

  • 8. К какой коробке передач применимо
  название «полуавтомат»?
  а) автоматическая коробка передач
  б) роботизированная коробка передач
  в) механическая коробка передач

  10.

  • 9. Перечислите, с помощью каких элементов
  происходит переключение передач в
  механической коробке передач?
  а) рычаг переключения
  б) первичный вал
  в) синхронизаторы
  г) вилки
  д) опорные подшипники

  11.

  • 10. Для чего предназначен
  гидротрансформатор в АКПП?
  • а) для передачи крутящего момента от
  коленвала к блоку шестерён
  • б) для переключения передач
  • в) для компенсации вращения коленвала
  при остановках автомобиля
  • г) для рассоединения двигателя и
  трансмиссии

  12.

  • 11. Для какого типа коробок передач
  подходит понятие «автоматизированная
  механическая трансмиссия (АМТ)»?
  а) автоматическая КПП
  б) роботизированная КПП
  в) вариатор

  13.

  • 12. С помощью чего передаётся вращение
  между шкивами вариатора?
  а) с помощью гладкого ремня
  б) с помощью зубчатого ремня
  в) с помощью цепи

  14.

  • 13. Сколько валов имеется в коробке
  передач заднеприводного автомобиля?
  а) один
  б) два
  в) три
  г) четыре

  15.

  • 14. Особенности роботизированной
  коробки DSG:
  а) два сцепления
  б) отдельное включение чётных и нечётных
  передач
  в) электронное управление от ЭБУ
  г) всё вышеперечисленное

  16.

  Подписать и сдать работу!

  17.

  18.

  Внимание!
  Правильные ответы!

  19.

  • 1. Какие функции выполняет коробка
  передач?
  а) изменяет крутящий момент по величине
  б) изменяет крутящий момент по
  направлению
  г) длительно разъединяет двигатель и
  трансмиссию

  20.

  • 2. Сколько передач может включаться с
  помощью одного синхронизатора в
  коробке передач?
  б) две

  21.

  • 3. Какой вал коробки передач
  заднеприводного автомобиля приводится
  во вращение от ведомого диска
  сцепления?
  а) первичный

  22.

  • 4. Какой вал коробки передач заднеприводного
  автомобиля передает крутящий момент на
  карданную передачу?
  б) вторичный

  23.

  • 5. Какого типа установлена коробка передач на
  переднеприводных автомобилях?
  • б) двухвальная

  24.

  6. Какие функции выполняет
  синхронизатор?
  в) синхронизирует скорость вала и
  шестерни соответствующей передачи

  25.

  7. Какая передача обеспечивает
  наибольший крутящий момент?
  а) первая
  е) задняя

  26.

  • 8. К какой коробке передач применимо
  название «полуавтомат»?
  б) роботизированная коробка передач

  27.

  • 9. Перечислите, с помощью каких
  элементов происходит переключение
  передач в механической коробке
  передач?
  а) рычаг переключения
  в) синхронизаторы
  г) вилки

  28.

  • 10. Для чего предназначен
  гидротрансформатор в АКПП?
  • а) для передачи крутящего момента от
  коленвала к блоку шестерён

  29.

  • 11. Для какого типа коробок передач
  подходит понятие «автоматизированная
  механическая трансмиссия (АМТ)»?
  б) роботизированная КПП

  30.

  • 12. С помощью чего передаётся вращение
  между шкивами вариатора?
  а) с помощью гладкого ремня
  в) с помощью цепи

  31.

  • 13. Сколько валов имеется в коробке
  передач заднеприводного автомобиля?
  г) четыре

  32.

  • 14. Особенности роботизированной
  коробки DSG:
  г) всё вышеперечисленное

  33.

  • Ответы на тестовые задания
  1 – а, б, г;
  2 – б;
  3 – а;
  4 – б;
  5 – б;
  6 – в;
  7 – а, е;
  8 – б;
  9 – а, в, г;
  10 – а;
  11 – б;
  12 – а, в;
  13 – г;
  14 – г.

  34.

  Критерии оценивания
  • Оценка «неудовлетворительно» – 8
  правильных ответов и меньше
  Оценка «удовлетворительно» – 9-11
  правильных ответов
  Оценка «хорошо» – 12-13 правильных
  ответов
  Оценка «отлично» – 14 правильных ответов

  Похожие публикации:

  1. Где заключить договор купли продажи автомобиля
  2. Как проверить мультиметром зарядку аккумулятора
  3. Как часто менять топливный фильтр на поло седан
  4. Чем лучше протирать торпеду автомобиля от пыли
