Как проверить модуль зажигания ваз 2112 16 клапанов

Модуль зажигания.

Подскажите, кто знает, какие проявляются симптомы при неисправности модуля зажигания? На горячую до 2000 об. тупит, если педальку притопить, дёргается, а как больше 2000 об. набирает, едет нормально. Это из-за него? 2112 1.5 16 кл.

Без машины

неисправности — не будет искры на 1-4 или на 2-3 цилиндрах
вытаскиваешь поочередно свечи с трубками которые сверху, резиновые — отключаешь клемму от катушки зажигания-свечу в трубку и резьбой на железо прислоняешь — крутишь стартер
Проверяешь все 4 свечи, и там видно будет, катушка или не катушка виновата.
Проводить операцию желательно вдвоем для удобства.

Несуществующий пользователь
Без машины

верно говоришь, так же проверяла

dreamjjke43

неисправности — не будет искры на 1-4 или на 2-3 цилиндрах
вытаскиваешь поочередно свечи с трубками которые сверху, резиновые — отключаешь клемму от катушки зажигания-свечу в трубку и резьбой на железо прислоняешь — крутишь стартер
Проверяешь все 4 свечи, и там видно будет, катушка или не катушка виновата.
Проводить операцию желательно вдвоем для удобства.

Модуль зажигания ВАЗ

ВАЗ 2110 появился на свет еще в далеком 96-ом году. Первые модели выпускались с 8-ми клапанным карбюраторным двигателем. Далее на смену карбюратору пришел инжектор и даже 16-ти клапанный двигатель, который впервые устанавливался на ВАЗ 2112.

Соответственно с приходом инжекторной системы в автомобиле появилось множество различных электронных датчиков, таких как модуль зажигания.

В данной статье речь пойдет о модули зажигания на ВАЗ 2110-12, а именно о его симптомах неисправности, проверке, стоимости и замене своими руками.

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.

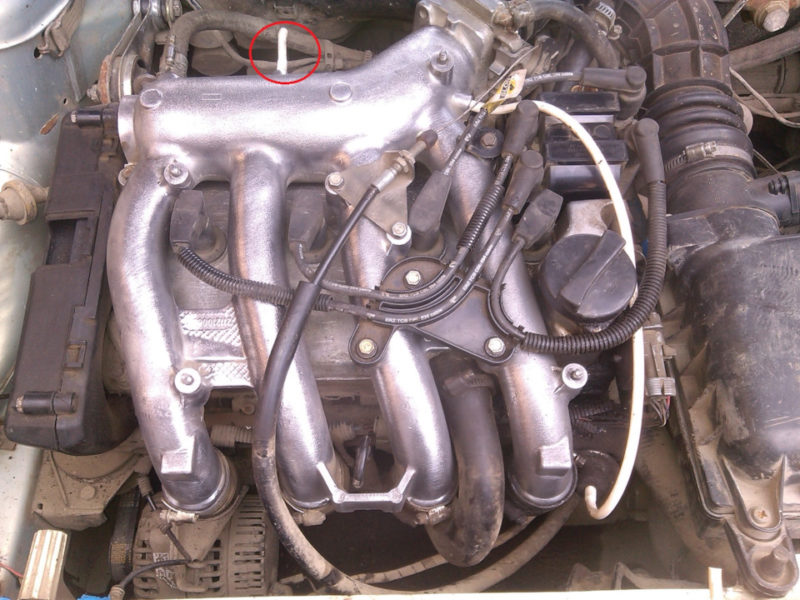

16-ти клапанный МЗ

В 16-ти клапанном ДВС модуль зажигания устанавливается на клапанной крышке возле маслоналивной горловины.

8-ми клапанный МЗ

МЗ на 8-ми клапанном моторе устанавливается на передней части блока цилиндров между щупом и сапуном.

Устройство

Модуль зажигания имеет общее строение вне зависимости от объема двигателя. Внутри коммутатора расположились две высоковольтные катушки и электронная схема с множеством ключей.

Катушки предназначены для коммутирования высокого напряжения и подачи его на свечу, для образования надежной искры в камере сгорания двигателя.

Модуль зажигания выдает искру в попарном режиме, то есть каждая из катушек, которая находятся внутри модуля, отвечает за образования искры на двух цилиндрах: первый-четвертый, второй-третий.

Признаки неисправности

По некоторым признакам можно определить, что виновником неправильно работающего ДВС является именно МЗ. Ниже приведен небольшой список симптомов свидетельствующих о выходе из строя МЗ.

Признаки:

• Отказ сразу двух цилиндров, а именно 1-4 или 2-3;
• Повышенный расход топлива;
• Детонация на холостом ходу;
• Двигатель не развивает мощность;
• Трудный запуск на горячий ДВС;

Данные признаки свидетельствуют о неисправностях системе зажигания. Так же эти признаки относятся и к другим возможным поломкам: свечи, провода и даже форсунки, но в первую очередь необходимо обратить внимание на МЗ.

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

• Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

• Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

• Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Стоимость и артикул

Ниже в таблице приведена стоимость модуля зажигания ВАЗ 2110 в зависимости от производителя, и объема двигателя ВАЗ.

Объем ДВС	Количество клапанов	Производитель	Артикул	Цена, (рублей)
1,6	8	АО «СОАТЭ»	2111-3705010-03	905
1,5	8	BOSCH	F000ZS0211	2600
1,5	16	СтарВольт	2112-3705010	1600
1,5	16	Омега	2112-3705010	1590

Замена

Замена производится довольно просто и без особых усилий. Для замены понадобиться трещотка с удлинителем и с головкой на 10мм.

Процесс замены

• Снимаем минусовую клейму с АКБ, так как работы проводятся с электрооборудованием автомобиля. Это позволит избежать непреднамеренного короткого замыкания в сети автомобиля.

• Снимаем высоковольтные провода от МЗ и питающий разъем.

• Откручиваем гайки крепления МЗ и демонтируем его.

• Установка производится в обратной последовательности.

Обратите внимания на порядок подключения проводов. Не перепутайте их, в противном случае двигатель авто не запустится. Нумерация цилиндров начинается от механизма ГРМ слева направо. Подключайте провода, так как написано на МЗ.

Надеемся, наша статья была Вам полезна.

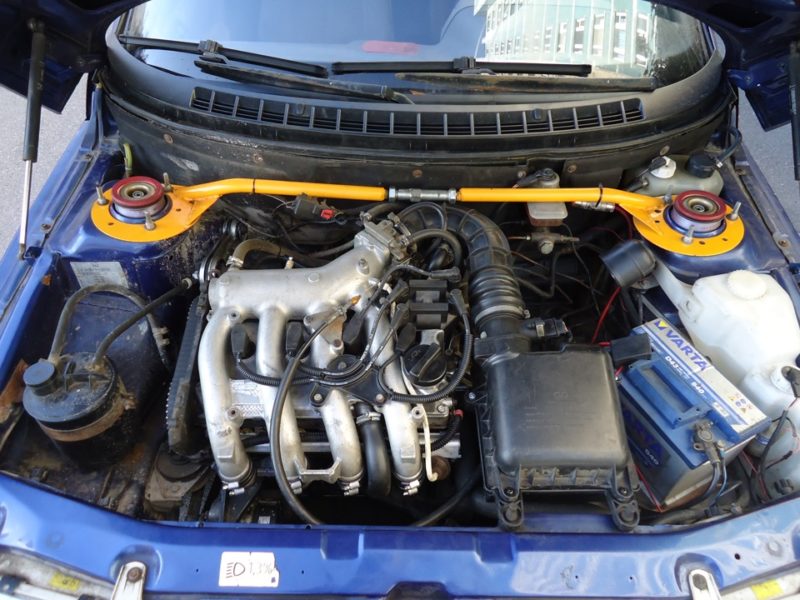

Схема катушки зажигания ВАЗ-2112 — способы диагностики

Катушка зажигания, которая находится в автомобиле, по своей сути преобразовывает низкое напряжение от аккумуляторной батареи и генератора — в высокое, для подачи его индивидуально к каждой свечи зажигания. Грубо говоря — это такой миниатюрный электрический трансформатор, момент отказа которой практически невозможно предугадать и производить ремонт и диагностику приходится уже на отказавшем устройстве. Ниже в нашей статье мы подробно расскажем вам как проверить катушку зажигания для ВАЗ-2112 своими руками.

Устройство катушки зажигания

Известно, что на 8-ми клапанных двигателях применялся модуль зажигания (ремонт модуля, диагностика) с двумя каналами и катушками, которые способны передавать искру сразу на пару свечей. Однако на 16-ти клапанный двигатель катушки стали индивидуальные для каждой свечи зажигания.

Катушка зажигания от российского производителя СОАТЭ для ВАЗ-2112 имеет артикул 2112-3705010-12 и стоит в магазинах в пределах 1 000 рублей. Аналоги от «Bosch» может стоить в два раза больше, однако и качества этих деталей значительно выше. В любом случае выбор всегда остаётся только за вами.

Процесс проверки

В двигателе ВАЗ-2112 с 16-ти клапанами используются индивидуальные катушки зажигания «Bosch» и для того, чтобы провести их проверку, необходимо соблюдать следующий порядок действий:

1. Первым делом демонтируем каждую катушку из своего посадочного колодца.
2. Затем отключаем колодку питания и убираем их все вместе в сборе.
3. Первым делом обращаем внимание на её внешнее состояние, на отсутствие трещин и различных разрывов.
4. Это же касается и пружины расположенной внутри катушки, смотрим на её положение, она должна находится ровно по центру.

Несмотря на то, что в сети многие говорят о невозможности проверки катушки своими руками, однако проверить её возможно, только зная их исходные значения, которые измеряются в ОМах.

1. Для того, чтобы не сделать ложных измерений, первым делом проверяем внутреннее сопротивление проводов и самого мультиметра. Для этого переключаем прибор в положение ОМ и замыкаем между собой щупы. Какое значение выдаст мультиметр — это и будет его внутреннее сопротивление. Значение может колебаться от 0,0 до 0,3 ОМ.
2. Первым делом «прозваниваем» первичную обмотку, которая располагается на первом и третьем контакте, при подключении полярность не имеет значения.
3. В зависимости от наличия показания погрешности и показания катушки складываем окончательные показатели. Например, если внутреннее сопротивление равно 0,2 ОМа, а значение катушки 0,7 ОМа, следовательно, верное значение будет равняться 0,5 ОМ. Что является нормой.
4. Продолжаем диагностику с каждой из катушек.
5. Если случилось такое, что показаний нет, то ещё раз проверяем качество соединений и правильность подключения. Если показания, как и прежде равно нулю, то первичная обмотка на этой катушке неисправна.

Когда показания на первичной обмотке на всех катушках исправны и показывают свои значения, переходим к проверке вторичной обмотки.

1. Для этого переводим переключатель в режим 2000 кОм.
2. Далее, щуп мультиметра располагаем на катушке соблюдая полярность, черный к контакту 2, который расположен ровно посередине разъёма, а красный щуп к пружине, внутри резиновой заглушки.
3. Трёхзначные значения будут означать исправность катушки, а значения бесконечности будут сетовать о её поломке.
4. Обратите внимание, что если с первого раза правильно замерять сопротивление не получается, можно фиксируемые элементы протереть от грязи и отложений, так как загрязнённые части могут мешать выходу сигнала.
5. Проводить замену старых катушек на новые следует строго на аналоги, заранее взяв неисправную деталь с собой в магазин.

Выводы

Благодаря такому не сложному порядку работ, можно в самые короткие сроки проверить работоспособность катушек зажигания на ВАЗ-2112 своими руками, не прибегая к помощи специальных диагностический станций и специалистов.

Вам потребуется ключ-шестигранник «на 5».

Если катушка зажигания снимается для получения доступа к сливному отверстию охлаждающей жидкости из блока цилиндров, то необходимо снимать катушку вместе с кронштейном (см. «Замена модуля зажигания на двигателях 2111 и 2112»)

Поделитесь с друзьями
Оставить комментарий Отменить ответ

• Еще из «Запчасти и автотовары» Какое масло лучше лить в Ладу Приору?

Нравится: 545

Нравится: 468

Нравится: 444

Нравится: 442

Нравится: 363

Информационный портал Kalina-2

Cоветы по ремонту, тюнингу и обслуживанию автомобиля, собранные в одном месте. Вы относитесь к своей машине, как к члену семьи? Разговариваете с ней и переживаете, если что-то случилось? Или вы только встаете на путь автомобилиста и желаете познать основы вождения? Тогда мы найдем общий язык! Наш сайт полезен как новичку, так и опытному владельцу машины.

Калина-2 рассказывает об автомобильной жизни со всех сторон. Сайт развивается и постоянно пополняется новой информацией. На его страницах вы найдете полноценные ответы на самые будоражащие вопросы водителя. Как купить или продать машину? Где оформить страховку на автомобиль? Какие шины выбрать? Почему заглох и не заводится двигатель? Портал даст советы по выбору нового транспортного средства, расскажет его устройство и особенность замены запчастей понятным языком.

Многие работы по ремонту и обслуживанию транспортного средства можно выполнить самостоятельно. Достаточно иметь перед глазами инструкцию. Наш сайт содержит пошаговые описания по диагностике машины и устранению неисправностей своими руками. Обзоры и рейтинги лучших комплектующих помогут определиться с выбором детали и заменить ее.
Автомобильная сфера стремительно развивается, чтобы оставаться в курсе нововведений, следите за нашими материалами. Мы собираем актуальные сведения о новинках отечественного и зарубежного автопрома.

Информационный портал для автолюбителей

Троит и дергается ВАЗ 2110 (21124 16 кл.). Проверка катушки зажигания

1.6-литровый двигатель ВАЗ 21124 на автомобилях ВАЗ 2110 и всего семейства был достаточно прогрессивным для своего времени (конец выпуска 2009 год). Мотор получил сертификацию ЕВРО 2/3, «безвтыковые» поршни и индивидуальные катушки зажигания на каждый цилиндр вместо модуля. Двигатель троит, плохо тянет, глохнет под нагрузкой — только часть болезней этого агрегата.

Троит и дергается двигатель 2110 (ВАЗ 21124). Куда смотреть

Причин некорректной работы инжекторного двигателя 21124 предостаточно. Именно это семейство подвержено целому ряду болезней с характерными симптомами:

• двигатель беспорядочно троит;
• провалы в тяге, дергается;
• нестабильные холостые обороты;
• сложный холодный пуск;
• не развивает максимальные обороты.

Причин этому, к сожалению, может быть сколько угодно. Любая мелочь может послужить причиной, а учитывая качество сборки моторов начала 2000-х годов и качество комплектующих, поиск неисправности может растянуться на долгие месяцы. И никакая СТО не поможет, поскольку мало кто захочет тратить уйму времени на поиск копеечной неисправности.

Важно отметить, что электронная система управления двигателем (ЭСУД) может никак не реагировать на сложившуюся ситуацию. Ошибок при подключении сканера может не быть вовсе.

Причины дергания двигателя ВАЗ 21124 на ВАЗ 2110-2112

Основные причины троения, дергания и нестабильной работы двигателя ВАЗ 21124:

1. Датчики и модуль управления двигателем . Сюда можно отнести регулятор холостого хода (РХХ), который по сути не есть датчик, а исполнительное устройство. Датчик положения коленвала (ДПКВ), датчик массового расхода воздуха (ДМРВ), датчик положения дроссельно заслонки (ДПДЗ) и датчики кислорода — основные виновники некорректной работы двигателя.
2. Модуль управления двигателем (ЭБУ) , который устанавливается на 1.6-литровых 16-клапанных двигателях ВАЗ 21124 — Январь 7.2 21124-1411020-32 (Январь 7.2, Бош 7.9.7) . Модуль программируемый, адекватность управления двигателем может зависеть от качества программного обеспечения. Оптимальная версия прошивки — I205DP57.
3. Свечи . Регламент замены свечей для двигателя ВАЗ 21124 — раз в 30 000 км . Опытные водители сокращают регламент до 15-20 тысяч км пробега. Рекомендуемые заводом свечи — АУ17ДВРМ или их импортные аналоги. Например, BOSCH FR7DCU .
4. Дроссельный узел. Оценить состояние дроссельного узла можно прямо на автомобиле, сняв воздушный фильтр и воздуховоды. Если находим копоть и нагар на заслонке и в диффузоре, лучше снять дроссельный узел в сборе и тщательно промыть его карбклинером. Узел часто несет ответственность за нестабильные холостые, провалы и сложный пуск.
5. Форсунки . Забитая форсунка не поставляет топливо в заданном количестве, поэтому режим работы двигателя автоматически переводится в аварийный. Отсюда нестабильная работа и высокий расход топлива. Мыть форсунки лучше на стенде, так будет видно результат промывки наглядно, к тому же есть возможность оценить их производительность. Частой причиной обеднения смеси служат пересохшие уплотнительные кольца форсунок.
6. Давление топлива в рампе . Низкое давление топлива — это и забитый фильтр тонкой очистки (выносной), фильтр грубой очистки (топливный модуль в баке), низкая производительность топливного насоса или неисправность редукционного клапана. Номинальное давление топлива в рампе двигателя ВАЗ 21124 — 390 кПа (3,9 кгс/см) или 3,9 бар. Допустимое — 370 кПа (3,7 бар) .
7. Катушки зажигания . О них поговорим подробнее.

Как проверить катушки зажигания ВАЗ 2110 (ВАЗ 21124 16 кл.)

Как уже было сказано, на 1.6-литровом 16-клапанном двигателе ВАЗ 21124 применили индивидуальные катушки зажигания для каждого цилиндра. Ранее на таких моторах устанавливали единый модуль зажигания, а с его диагностикой мы сталкивались не так давно.

Проверка катушек зажигания 21124 носит относительный характер. Потому что нужно понимать, показатели катушки вне двигателя или на стенде могут крепко отличаться от ее состояния в рабочих режимах, тем более, в режимах высоких оборотов и нагрузок.

Именно поэтому в тех случаях, когда двигатель выдает Check Engine на скоростях за 100 км/ч, а после сброса скорости чек гаснет, виной такого поведения в большинстве случаев будет состояние одной или сразу нескольких катушек.

Как устроены катушки зажигания ВАЗ 2110 16 кл.

С завода на всех 16-клапанных 1.6-литровых машинах десятого семейства устанавливали катушки зажигания Bosch 0-221-504-473/461 , часть машин укомплектованы русскими катушками 2112-3705010-13 производства ФГУП ПО Север, Новосибирск.

Индивидуальная катушка зажигания представляет собой повышающий трансформатор с первичной и вторичной обмотками. Электронный блок управления двигателем подает импульс 12 В на первичную обмотку (120-150 витков провода большого сечения).

Вторичная обмотка намотана поверх первичной и состоит из 20-30 тысяч витков тонкой медной проволоки. В итоге вторичная обмотка генерирует импульсное напряжение порядка 40-45 тысяч Вольт , которое и подается на контакт токоприемника свечи зажигания.

Проверяем катушки зажигания двигателя ВАЗ 21124

Еще раз акцентируем внимание на том, что проверка параметров обмоток индивидуальной катушки зажигания ВАЗ 21124 (ВАЗ 2110-2112) 16 кл. носит поверхностный характер. В рабочих условиях показания могут быть совсем иными.

На снятой катушке мы сможем проверить только состояние первичной и вторичной обмоток, а также выполнить тщательный визуальный осмотр. К нему относится:

• целостность защитных резиновых кожухо в, любая трещина или разрыв может свидетельствовать о пробое катушки на массу;
• состояние корпуса катушки под кожухами — если есть следы нагара, окалина, потемнение металла, скорее всего, катушка пробивает на массу и работать не будет;
• состояние токопроводящего контакта , соединяющего вывод катушки со свечой зажигания — это важный момент, поскольку при попадании влаги в условиях работы контакт быстро окисляется, появляется нагар, приводящий к пробою катушки на массу и потере контакта со свечой;
• проверка наличия масляных капель в свечных колодцах;
• проверка состояния прижимной пружины главного контакта катушки;
• проверка состояния клеммной трехконтактной колодки , как на катушке, так и ответной части колодки на косе проводов, клеммы не должны быть окислены, не должны иметь признаков подгорания, оплавления и других признаков потери контакта.

К сведению

Не снимая катушки с двигателя, можно проверить ее состояние на холостых оборотах в темное время суток. Достаточно снять декоративную пластиковую крышку и осмотреть свечные колодцы. Если будет замечен хоть небольшой намек на искру в каком-либо цилиндре, катушка подлежит замене .

Теперь проверим катушку зажигания ВАЗ 21124 с помощью мультиметра. Проверка простая и не займет много времени. Для начала проверим напряжение питания катушки, которое поступает напрямую от контактной группы замка зажигания. Для этого ставим один щуп мультиметра на третий контакт разъема, второй — на массу. При включенном зажигании напряжение на колодке должно быть минимум 12 В . (фото 1)

После этого проверяем три оставшиеся катушки. Выключаем зажигание и измеряем сопротивление обмоток. Первичную обмотку проверяем, измеряя сопротивление между первым и третьим контактами на катушке зажигания в режиме 200 Ом. Оно должно стремиться к нулю, не более 1 Ом . Сопротивление между контактами 1-2 и 2-3 должно стремиться к бесконечности . (фото 2)

Вторичная обмотка проверяется после очистки главного контакта катушки и проверки состояния прижимной пружины. Для предварительной оценки состояния вторичной обмотки ставим один щуп на второй (центральный) контакт разъема на катушке, второй щуп — на главный контакт, который подключается к свече зажигания (фото 3).

Нормальное сопротивление вторичной обмотки зависит от особенностей конкретной катушки, а также от завода-производителя. Как правило, нормальное сопротивление колеблется в пределах 200-400 кОм . Если оно стремится к бесконечности — катушка неисправна и подлежит замене.

Для демонтажа катушки зажигания достаточно отключить разъем контактной колодки, открутить винт головкой на 10 мм и извлечь катушку из свечного колодца. После замены катушек зажигания крайне желательно заменить свечи комплектом. Так индивидуальные катушки ВАЗ 21124 прослужат гораздо дольше.
