Limited slip differential что это

Дифференциал ограниченного проскальзывания или повышенного трения

1. Общие сведения.
При движении автомобиля в повороте, по неровностям дороги и т.д. колёса ведущей оси проходят путь разной длины. Чтобы не происходило проскальзывания шин с поверхностью качения, колёса должны вращаться с разными скоростями.

Дифференциал — механизм, позволяющий колёсам ведущей оси вращаться с разными скоростями и одинаковым (или разным!), подводящимся к ним, крутящим моментом.

В трансмиссии автомобилей с одной ведущей осью дифференциал устанавливается между приводами колёс (межколёсный дифференциал).В полноприводных автомобилях он может находиться и между ведущими осями (межосевой дифференциал)- автомобиль ВАЗ-2121 и его модификации.

2. Немного теории.

Сила тяги на колесе зависит от радиуса колеса и подводимого к нему крутящего момента. Она (сила тяги) ограничивается силой сцепления с дорогой, то есть не может быть больше неё. Произведение силы тяги на динамический радиус колеса даёт тот крутящий момент, который дифференциал должен передать на колёса. Когда сцепление с дорогой мало (лёд, грязь) или одно колесо вывешено (отсутствует весовая нагрузка) крутящий момент и сила тяги на колесе очень малы (или отсутствуют!), оответственно автомобиль не сможет продолжить движение.
Во всём этом виновен дифференциал с коническими шестернями, получивший широкое распространение на легковых автомобилях российского автопрома. Этот вид дифференциал называют также симметричным, так как он поровну распределяет крутящий момент между колёсами. Это происходит потому, что сателит работает как равноплечий рычаг и передаёт только равные усилия к шестерням полуоси, а соответственно и к ведущим колёсам. Если одно из колёс имеет малое сцепление с дорожным покрытием, то эффективный крутящий момент на нём небольшой, соответственно симметричный дифференциал подведёт такое же усилие к другому колесу. То есть, если одно колесо на оси буксует, сила тяги на втором незначительна (то есть равна нулю), что отрицательно сказывается на проходимости. Для её улучшения на автомобилях применяют полную либо частичную блокировку дифференциал, степень которой оценивают коэффициентом блокировки.

Коэффициент блокировки (Кб) — это соотношение крутящего момента на отстающем колесе к моменту на забегающем. Его величина для симметричного дифференциал всегда равна 1 (единице), для дифференциал повышенного трения от 1 до 5.
Чем больше Кб, тем лучше проходимость автомобиля. Например, при коэффициенте блокировки равным 3, момент на отстающем колесе будет в три раза больше, чем на буксующем (забегающем), а при Кб=5 — в пять раз. Но это совсем не значит, что момент на колесе в эту секунду будет максимально возможным. Чаще всего от 20% до 70%, в зависимости от возможности блокирующего механизма.

Существует несколько видов дифференциалов повышенного трения:

1. ДИФФЕРЕНЦИАЛЫ С ПОЛНОЙ БЛОКИРОВКОЙ(блокировка м/осевого дифференциала на ВАЗ-2121, реже на колёсных дифференциалах).
Приводится в действие водителем принудительно. Окружные скорости колёс здесь всегда равны, что противоречит само по себе движению автомобиля по кривой и приводит к износу резины и ухудшению управляемости по твёрдому покрытию

2. МНОГОДИСКОВЫЕ ДИФФЕРЕНЦИАЛЫ
Это симметричные дифференциалы, имеющие в своей конструкции подпружиненные пакеты фрикционных дисков. Обычно имеют статический преднатяг от 2 до 12 кг/м. Используются в основном в спорте, быстро изнашиваются, требуют постоянного вмешательства специалистов для восстановления своих рабочих характеристик практически после каждой гонки.

3. ВИСКОМУФТЫ.
Полностью герметичный агрегат, с фрикционными дисками, один из которых имеет жёсткую кинематическую связь с корпусом, другие с валом. Диски имеют отверстия и каналы для увеличения вязкостного трения в жидкости. Всё это внутри заполнено силиконовой жидкостью, которая обладает высокой вязкостью и заполняет корпус на 80-90%.
Этот узел не пригоден к ремонту, т. к. количество и вязкость жидкости определяют характеристики вискомуфты. При утечке жидкости, муфта подлежит замене.

4. ДИФФЕРЕНЦИАЛЫ «ТОРСЕН»
Получили своё название от англ.»TORQUE»- крутящий момент и «SENSING»- чувствительный, то есть чувствительный к крутящему моменту.

Механизм имеет следующую конструкцию.
Сателлиты расположены в корпусе перпендикулярно его оси и объединены между собой попарно с помощью прямозубого зацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте п/осевая шестерня, связанная с отстающем колесом, поворачивает входящий с ней в зацепление сателлит, он, в свою очередь, вращает второй сателлит и шестерню п/оси. Такой жёсткой кинематической связью колёсам автомобиля обеспечивается возможность вращаться с разной скоростью. Силы трения, возникающие в червячном зацеплении от разности моментов на колёсах, осуществляют ту самую блокировку дифференциала.

Недостаток этой конструкции — сложность в изготовлении сателлитов и корпуса, а также сборки агрегата в целом, ремонта и обслуживания.

5. ДИФФЕРЕНЦИАЛЫ «КВАЙФ»
Конструкция механизма зарегистрирована под торговой маркой «QUAIFE».

Сателлиты здесь расположены в два ряда параллельно оси вращения корпуса. Причём они крепятся не на осях, а находятся в закрытых с обоих сторон отверстиях корпуса. Правый ряд сателлитов (их количество может быть различно, в основном от 3 до 5) входит в зацепление с правой шестерней п/оси, левый — с левой. Кроме того сателлиты из разных рядов зацепляются между собой через один. Все зубчатые колёса имеют винтовые зубья, один и тот же модуль и угол профиля. Причём количество сателлитов и число зубьев шестерни п/оси должно быть связано условием собираемости агрегата в целом.

Когда одно из колёс начинает отставать, связанная с ним п/осевая шестерня начинает вращаться медленнее корпуса дифференциала и поворачивать входящий с ней в зацепление сателлит. Он передаёт движение связанному с ним сателлиту, а тот в свою очередь, на п/осевую шестерню. Так обеспечиваются разные обороты колёс в повороте. Благодаря разности крутящих моментов на колёсах в винтовом зацеплении возникают осевые и радиальные силы, прижимающие п/осевые шестерни и сателлиты торцами к корпусу или крышкам и разделителю. За счёт этого возникают силы трения, осуществляющие эту самую блокировку, что увеличивает силу тяги автомобиля, повышая его проходимость.
Величина Кб зависит от угла наклона зубьев шестерен. Изменяя на стадии проектирования дифференциала угол наклона зубьев (на зуборезном языке «угол спирали») изменяют Кб в зависимости от характеристик автомобиля и условий его эксплуатации и применения.

Добавить комментарий Отменить ответ

Новости

Новая электрика на Tetris 22.01.2018
Рычаги из массива для Land rover 22.01.2018
Бокс АКБ для питбайков 07.09.2017
Кронштейн крепления LED оптики для питбайков 06.09.2017
Установка электролебёдки на Паджеро-1 29.01.2016
Дифференциал ограниченного проскальзывания или повышенного трения 29.01.2016
Про зимнее диз. топливо 29.01.2016
Подрамник РК с траверсой третьей опоры кпп 29.01.2016
А- образный рычаг на Ниву от Глебиуса. 29.01.2016
Отчёт об установке электролебёдки на ТЛК 80 в штатный бампер 29.01.2016

Limited slip differential что это

Сообщение 12 окт 2007, Пт 16:20

В стандартном дифференциале, когда одно из колес теряет сцепление с дорогой, вся мощность и крутящий момент передается именно на это колесо, тогда как другое бездействует. Основная идея блокировки дифференциала — распределение мощности между колесами, когда одно из колес «теряет дорогу». Существует множество различных блокировок, число которых входит и дифференциал повышенного трения (L. S. D. limited-slip differential).

Собственно существует несколько типов дифференциалов повышенного трения.

Основные типы:
REACTIVE LSD
PLATE CLUTCH LSD
CONE CLUTCH LSD
FERGUSON LSD(Viscous LSD)
DIRECTIONAL LSD
LOCKER LSD
GLEASON (TORSEN) LSD
QUAIFE LSD

Далие здесь расмомотрим диф состоящий из сборки фрикционных дисков и колец, которые несут фунциональную нагрузку по распеределению мощности между колесами.

Стандартный дифференциал

Дифференциал с Lsd

Корпус (Case)
—————————
Состоит из двух частей скрепленных болтами. Крышка и основная часть, внутри которой есть четыре большие проточки параллелные линии оси. Крышка крепится болтами к зубчатому венцу ведущей шестерни.

Шестерня полуоси (Side Gears)
—————————
Эта шестерня в LSD слегка отличается от стандартной. Во-первых по центру проточена «звездочка», в которую вставляется конец оси, а во-вторых есть 6 проточек по наржному диаметру для установки фрикцоннных дисков и колец.

Прижимные кольца (Pressure Rings )
—————————
Два больших кольца которые устанавливаются в корпусе дифференциала.

Сателлит (Pinion Gear)
—————————
Почти не отличается от стандартного. Устанавливается на оси со специальным профилем (установка на сечение B-B на рисунке ниже), входит в зацепление с шестернями полуосей.

Ось сателлитов (Pinion Shaft)
—————————
Как сказано выше, на оси крепятся сателлиты (сечение B-B), но кроме этого средняя часть имееет прлоскости (сечение C-C), и единственное отличие от стандартной — это наличие V-образного профиля на концах (сечение A-A). Этот профиль нужен для установки прижимных колец.

Фрикционные диски (Friction Disks)
—————————
Эти диски имеют отверстие с 6 вырезами для крепления на шестерне полуоси. Изготавливаются из стали и имеют различную толщину 1.5 мм, или 1.6 мм.

Фрикционные кольца (Friction Plates)
—————————
Кольца выглядят как диски, только имеют 4 выступа на внешней стороне. Эти выступы входят в пазы на корпусе дифференциала. По толщине идентичны фрикционным дискам.

Пружинные диски и кольца (Spring Disks and Spring Plates)
————————-
Некоторые LSD имеют их, а некоторые нет. Они такие же как фрикционные диски и кольца — единственное отличие — те плоские а эти слегка вогнутые. Техническое название пружина Бельвиля (Belleville spring). Основное назначение сделать работу LSD более эффективной. Когда эта система установлена, то сборка состоит из пары диск-кольцо на каждой стороне.

Рисунок показывает, как соединены фрикционные кольца, диски, придавливающие диски и шестерни полуосей.

Последовательность сборки
————————
-Фрикционное кольцо или пружинное кольцо
-Фрикционный диск или пружинный диск
-Фрикционное кольцо
-Фрикционный диск
-Фрикционное кольцо
-Фрикционный диск
-Прижимное кольцо (заштриховано)
-Шестерня полуоси (не показано на рисунке)
-Оси сателлитов с сателлитами (центр рисунка)
-Шестерня полуоси (не показано на рисунке)
-Прижимное кольцо (заштриховано)
-Фрикционный диск
-Фрикционное кольцо
-Фрикционный диск
-Фрикционное кольцо
-Фрикционный диск или пружинный диск
-Фрикционное кольцо или пружинное кольцо

Принцип действия
————————
Основа — взаимодействие дисков и колец. Диск крепится к шестерне полуоси, а кольцо на корпусе дифференциала. Если шестерня полуоси крутится со скоростью, иной чем, скорость корпуса дифференциала (он приккреплен к зубчатому венцу ведущей шестерни) то возникает вращение дисков между кольцами. Принцип трения в связке диск-кольцо-масло и положен в основу действия LSD.

Причем сопротивление скольжению пропорционально приложенной силе, чем больше сила тем больше сопротивление.

Одним словом в обычном режиме передача силы происходит по схеме ведущая шестерня -> зубчатый венец, прикрепленный к корпусу дифференциала, и фрикционные кольца, которые тоже соединенны с корпусом. Прижимные кольца вращаются вместе корпусом дифференциала, и передают вращение на оси сателлитов, те в свою очередь на сателлиты, а сателлиты на шестерни полуосей.

Соответственно при потере сцепления одного колеса с дорогой возникает разница скоростей между дисками и кольцами. Давление прижимает фрикционные диски к кольцам, и как следствие увеличивается сопротивление скольжению. Если в вашем LSD нет пружин Бельвиля (Belleville spring plates and disks), то срабатывание будет происходить внезапно, а применение этого механизма делает блокировку более плавной.

Техника ремонта и восстановления

Разблокирующее давление (Breakaway Pressure)
—————————
Разблокирующее давление определяется крутящим моментом необходимым для того чтобы диски и кольца начали скользить. На практике, это момент который образуется во время пробуксовки колес. Если приложите крутящий момент на одну ось, а другую ось заблокируете на месте, то эта ось не будет крутиться до достижения определенного давления. Затем ось начнет крутиться.

Настройка
————————-
Собственно говоря сама эта операция проводится лишь на спортивных машинах и зависит от ряда причин: от колес, которые будут установлены, до настройки подвески. Настройка осуществляется специальными проставками причем их толщина меняется на десятые доли миллиметра. Так же имеет значение толщина фрикционных дисков и колец. В обычной машине используются стандартные диски и кольца.

Советы по сборке и разборке
————————-
Как и в любом деле необходимо соблюдать очередность и собственно говоря разборка производится по обратному сборке алгоритму приведенному выше.

Дифференциал повышенного трения (самоблокирующийся дифференциал) для автомобилей GM, Опель, Шевроле.

Для установки в механическую коробку передач модели F17 автомобилей производства GM, Chevrolet, Opel.

Прежде чем сделать заказ, убедитесь (обратившись к автомобильному дилеру вашего бренда), что у Вас автомобиль укомплектован коробкой передач F17.

Применимость в автомобилях Шевроле, ОПЕЛЬ.

CORSA-C 01-11, MERIVA-A 03-10, VECTRA-C 02-08, ASTRA-H 04-14, ZAFIRA-B 05-14, CORSA-D 07-14, ASTRA-G + ZAFIRA-A 98-09, TIGRA-B 04-09, AGILA-A 00-08

Габаритные и посадочные размеры дифференциала ВАЛ-РЕЙСИНГ для МКПП F17.

Степень блокирования «ЖЕСТКАЯ»

Все блокировки собираются только с одним значением начального момента трения до 5 кг

Обозначение на упаковке: иномарки — GM F17- винтовой — СРЕДНЯЯ.

Обозначение в номере маркировки «IE».

Межколесный дифференциал повышенного трения (самоблокирующийся дифференциал) винтового типа.

Предназначен для улучшения динамических характеристик переднеприводного автомобиля. Применяется в при подготовке автомобилей для автоспорта.

В обычных условиях самоблокирующийся дифференциал (самоблок) работает как стандартный дифференциал, но как только, автомобиль начинает буксовать, дифференциал автоматически блокируется, крутящий момент передается не на одно, буксующее колесо, как в стандартном дифференциале, а на колесо с лучшим сцеплением с дорогой.

Принцип работы дифференциала повышенного трения на передней оси: Видеогалерея

Автомобиль с дифференциалом ВАЛ-РЕЙСИНГ, будет разгоняться стабильнее, без пробуксовки колес.

Муфта комфорта в конструкции самоблокирующегося дифференциала ВАЛ-РЕЙСИНГ, реализует плавное срабатывание блокировки, тем самым, исключает резкие и неприятные при вождении рывки и удары на руле при срабатывании блокировки, улучшая комфорт и безопасность управления автомобилем с блокировкой ВАЛ-РЕЙСИНГ.

Дифференциал повышенного трения ВАЛ-РЕЙСИНГ, позволяет максимально исключить возможность пробуксовки колес оси с самоблоком. Мягок при включении. Оптимален при ежедневной эксплуатации автомобиля как в городе так или на легком бездорожье. Переднеприводные автомобили получают улучшенные характеристики по проходимости и курсовой устойчивости. Отчасти, обычные переднеприводные автомобили приобретают характеристики кроссовера. Очень удобен при зимней эксплуатации автомобиля в городе и на зимней трассе, в снегу и снежных заносах, колеях и на ледяных подъемах. Добавляет уверенности при движении по осенне-зимней распутице, снежно-водяной каше. Незаменим для рыбаков, грибников, дачников (не везде можно проехать зимой да и в летнюю распутицу на дачных массивах). Облегчается спуск и подъем прицепа с лодкой из воды на берег или преодоление мокрого выезда с грунтовой дороги на трассу.

Применяемое масло:

При эксплуатации автомобиля с самоблокирующимся дифференциалом «VAL-racing»:

— параметры и характеристики масел рекомендуется использовать из руководства по эксплуатации автомобиля, в который устанавливается самоблокирующийся дифференциал «VAL-racing», обязательно с учетом температурных характеристик региона, где будет эксплуатироваться самоблокирующийся дифференциал.

Подробнее о масле для самоблокирующихся дифференциалов по ссылке:

Тип конструкции	Дифференциал повышенного трения (LSD — Limited-Slip Differential) — винтовой, самоблокирующийся.
Количество шлицев	22 шт.
Степень блокирования: (Коэффициент блокирования)	ЖЕСТКАЯ
Начальный момент трения (преднатяг)	до 5 кг
Узел для установки.	Коробка передач
Дорожные условия	профессиональный и любительский автоспорт, автотуризм,
Гарантия на изделие	Гарантия 12 месяцев с даты продажи.
Вес в упаковке	6 кг
Габаритные размеры упаковки, в см	18х16х16

Коробка передач: что такое LSD, как узнать есть ли LSD, номера OEM Honda LSD

LSD — limited-slip differential —это тип дифференциала с повышенным внутренним сопротивлением (ДПВС). Коротко рассмотрим ситуацию когда одно колесо ведущий оси находится на льду, а второе на асфальте. Как вы понимаете первое колесо имеет наименьший коэффициент трения, тем самым при увеличении мощности дифференциал открытого типа будет отдавать этому колесу наибольший момент. Со стороны это выглядит так — колесо на льду крутится с наибольшей скоростью, в то время как противоположное имеет в разы меньшую “скорость”. Дифференциал с повышенным внутренним сопротивлением (LSD) будет стараться распределить мощность так, чтобы оба колеса имели одну и “мощность”, а значит и более лучший зацеп с покрытием. Именно поэтому LSD чаще применяют на гонках типа DragRace. LSD дает очень хорошее преимущество при старте

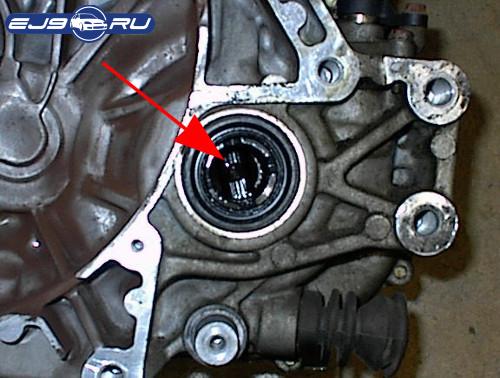

Как узнать установлен ли у вас LSD в кпп

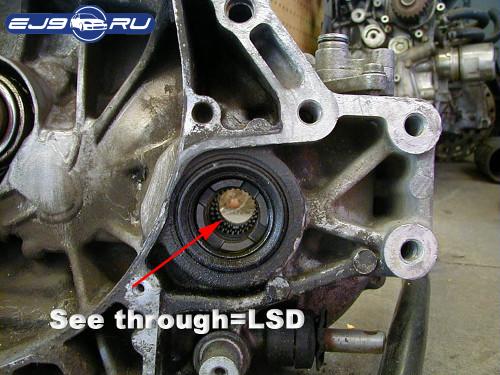

Во первых по всей коробке буквы LSD растравлены и имеют знак LSD, во вторых скорее всего у вас нет LSD, но если вы все таки очень сильно надеетесь что LSD у вас есть, то нужно снать привод и заглянуть в отверстие. Если промежуточной “балки” нет, то LSD присутствует.

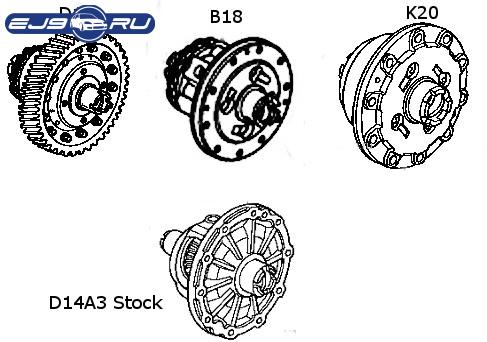

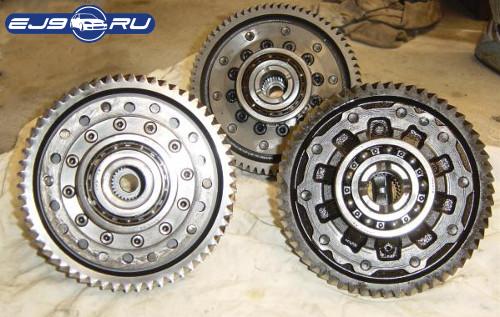

D15 D16 ZC Номера Honda . OEM Parts LSD Honda Helical limited slip

Для чего я даю номера LSD ниже? Во первых возможно кто то закажет новый дифференциал, в среднем цена 1000-1500$, но знаю тех кто заказывал за 500$ новый. Не удивляйтесь если LSD для D серии будет стоить 3000$. Во вторых теперь вы знаете где стояли те или иные дифференциалы и сможете найти нужный на разборке.

41200-P20-L23 —EG1 CRX LSD D15B, EG8 CIVIC VTI, EG4 CIVIC VTI D15B
41200-PS0-L81 — integra DA5 ZXI ZX ZC МКПП

B16A B16B B18C Номера Honda . OEM Parts LSD Honda Helical limited slip

41200-P21-003, 41200-P21-020 — Civic Ferio EK4 B16A, EG6 CIVIC SIR-2 B16A, DB8 SI VTEC B18C
41000-DC2-000, 41000-DC5-S01, 41000-DC5-000 — до конца так и не понял, вроде B16B
41000-PR0-V01 — integra DA6 XSI B16A, DB1 B18B АКПП
41200-P80-003 — Integra DB8 B18C B18C6 TYPE R МКПП

K20A K25 Номера Honda . OEM Parts LSD Honda Helical limited slip

41200-PNT-003 — Дифференциал EP3, FD2, CL7, DC5 K20A МКПП
41200-PNT-A01 — Civic SI 2012 K25Z7

H22A Номера Honda . OEM Parts LSD Honda Helical limited slip

41200-PDG-003 — Accord Type-R H22A7

LSD для АКПП

Мало кто знает, но для АКПП Honda тоже делала LSD. Я нашел такой для D Серии.

41000-P24-V63, CR-X DELSOL VXI EG1 D15B
