Как снять моторчик ручника пассат б6

Руководства по ремонту Снятие и установка электромеханического привода стояночного тормоза Пассат Б6

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поднимите заднюю часть автомобиля со стороны снимаемого привода стояночного тормоза.

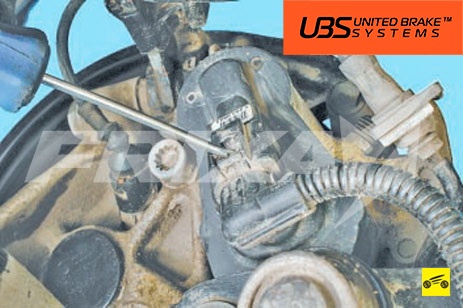

3. Подденьте отверткой…

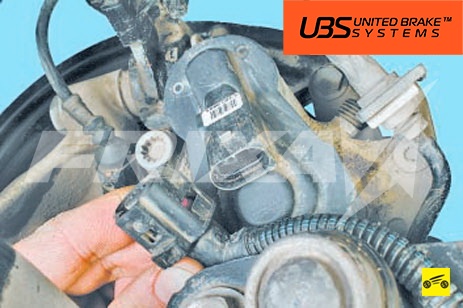

4. …и отсоедините колодку жгута проводов от электромеханического привода стояночного тормоза.

Для наглядности показано на снятой тормозной скобе тормозного механизма заднего колеса.

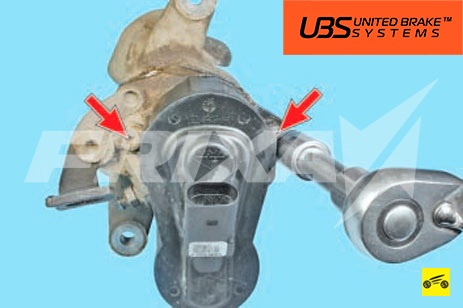

5. Выверните два винта крепления электромеханического привода стояночного тормоза…


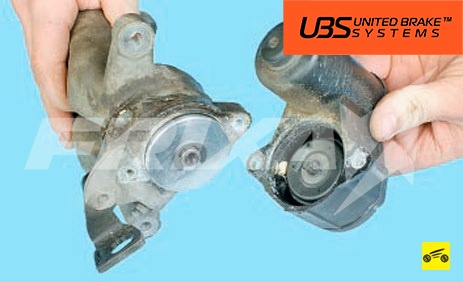

6. …и отсоедините его от тормозной скобы.


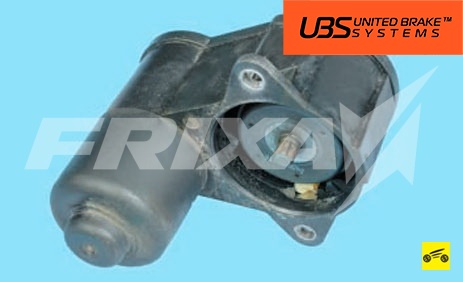

7. Установите электромеханический привод стояночного тормоза в порядке, обратном снятию, учитывая следующее:


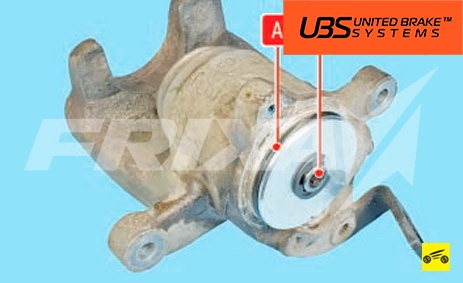

— замените и установите новое уплотни-тельное кольцо А;

— перед установкой привода стояночного тормоза немного вкрутите винтовую ось Б чтобы совместить ее с зубчатым валом 3;

— при установке электромеханического привода проследите за посадкой уплотни-тельного кольца А, а также следите, чтобы поверхность привода стояночного тормоза была с тормозной скобой заподлицо.

ПРЕДУПРЕЖДЕНИЕ

Ни в коем случае нельзя притягивать привод стояночного тормоза к тормозной скобе крепежными винтами.

8. Проверьте работу стояночного тормоза автомобиля (см. «Проверка стояночного тормоза») .

Замена электромотора привода стояночного тормоза VW Passat B6

Замечание: После установки э/мотора привода стояночного тормоза его следует настроить при помощи диагностического прибора.

Снятие
1 Выключите зажигание и выждите не менее 30 с.
2 Поддомкратьте автомобиль и установите его на подпорки.
3 Разьедините разъем (1 на сопр. иллюстрации) электропроводки э/мотора стояночного тормоза.

4 Выверните 2 болта (стрелки на иллюстрации 11.3) и снимите э/мотор.

Установка
5 Извлеките уплотнительное кольцо э/мотора из паза (см. сопр. иллюстрацию)

6 Очистите паз уплотнительного кольца и сопрягаемую поверхность э/мотора, стараясь не повредить их.
7 Вставьте в паз новое уплотнительное кольцо.
8 Немного выверните головкой Тогх Т45 (1 на сопр. иллюстрации) шпиндель поршня стояночного тормоза так, чтобы можно было вставить э/мотор.

При этом следите за правильностью положения уплотнительного кольца.
9 Проверните э/мотор так, чтобы болты могли войти в резьбовые отверстия, и затяните болты с усилием 12 Нм. Замечание: Э/мотор должен плотно прилегать к суппорту и не должен подтягиваться к суппорту болтами.
10 Состыкуйте разьем и зафиксируйте его.

11 Выдвинете поршень стояночного тормоза, выбрав соответствующую функцию диагностического прибора.
12 При помощи диагностического прибора проведите основную настройку тормозной системы. При этом поршень смещается в нулевую точку, и между тормозными колодками и диском устанавливается необходимый зазор.
