Как проверить искру на катушке

Проверка катушек зажигания

Поэтому предлогаю несколько способов распознания не рабочей катушки
(кстати даже диагносты на станциях не всегда могут сказать какая катушка неисправна и предлагают метод тыка))
конечно же есть прибор проверяющий работоспособность катушки но его цена порядка 300 у.е

и не каждый диагност покупает такую вещь, думая о том что -когда он себя отработает)

Начнем самодиагностику, во первых осмотрим извлеченную катушку, резиновая часть должна бвть без трещин и разрывов, (вот это уже брак)

так же пружинка распологающеяся в нутри катушки должна быть в правельном положении

Самый простой метод, обернуть катушки термолентой

но если и это не помогло, значит из них какаято точно мертвая, после визуального осмотра катушек при их полной визуальной работо способности, переходим к вспомогательным методам, а именно банального тестера.
Многие говорят что катушку не провериш тестером, )проверишь зная лишь исходные показания)
Для начала проверяем внутреннее сопротивление мультиметра и его проводов, что б не сделать ложных измерений.
Для этого переключатель устанавливаем в положение 200 Ом и замыкаем щупы, у моего 0,3 Ом

вполне нормально для такого изделия, в идеале должно быть 0,0 Ом
Прозваниваем первичную обмотку катушки, эта обмотка присоединена к контактам 1 и 3 разъёма.
Полярность подключения тут не влияет.
Мультиметр должен показать около 0,8 Ом

отнимаем его собственную погрешность 0,8 — 0,3 = 0,5 Ом — норма.
Если показаний нет, то проверяем качество подключения щупов к контактам катушки и правильность подключений (нам нужны крайние выводы разъёма катушки) и стараемся обеспечить лучший контакт, если всё равно нет показаний, то первичная обмотка в обрыве и ИКЗ неисправна.

Если с первичкой всё в норме, проверяем вторичную обмотку катушки. Для этого переключатель мультика переводим в положение 2000 кОм (или 2 МОм), тут щупы мультиметра необходимо подключить соблюдая полярность — красный к пружинке внутри резинового колпачка, чёрный к среднему (2) контакту разъёма.
Моя исправная катушка имеет сопротивление вторичной обмотки 342 кОм.

Что касаемо 2-й катушки она в обрые, для полной уверенности снял резиновый колпачёк, протёр, постучал, но ничего не помогло — эта катушка неисправна и мультик показывает бесконечность.

Так что не спешим ехать к диагностам и отдавать деньги за совет проверить методом замены новой)) сначала можно попробовать свои силы и ум)

Всем спасибо за внимание удачи в жизни и на драйве))»

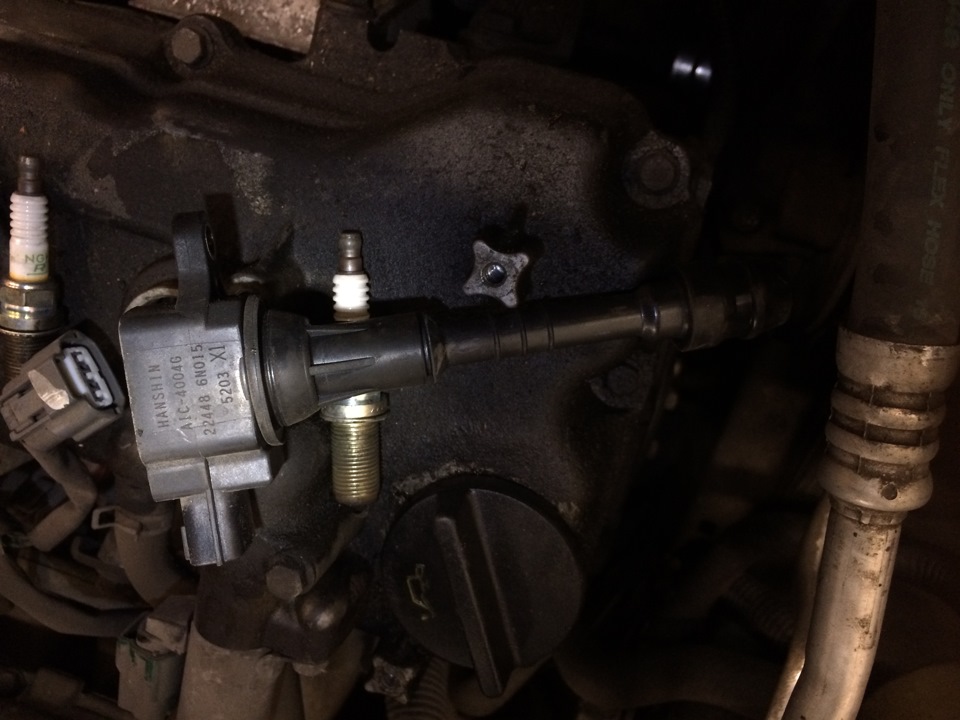

Лично я на Nissan Primera таким образом катушки проверить не смог. Измеряя мультиметром сопротивление между контактом, идущим к свече, и контактами на входе катушки показания были в бесконечности. Измерял во всех пределах: от 0 Ом до 2000кОм.
Однако три входящих контакта катушки, при измерении сопротивления, показывают данные. Причём все 4 катушки одинаково.

Показания на всех четырёх катушках примерно одинаковы.
Первым контактом считаю тот что слева, если смотреть в разъём. Третьим тот что справа.

Как проверить катушку зажигания

Катушка зажигания создает высокое напряжение, которое требуется для работы самой системы и создания искры между контактами свечей зажигания. Большинство двигателей с распределительной системой зажигания оснащается одной катушкой зажигания, в некоторых случаях – двумя катушками зажигания. В системах без распределителя зажигания (DIS) применяется несколько катушек зажигания. В двухискровых системах на каждую пару цилиндров приходится одна катушка зажигания. В других системах DIS и системах с катушками карандашного типа на одну свечу (COP) на каждый цилиндр или свечу зажигания устанавливается собственная катушка зажигания.

Катушка зажигания играет роль трансформатора напряжения. Она превращает напряжение 12В в несколько тысяч вольт.

Вторичное напряжение создает искру в зазоре между электродами свечи, оно зависит от зазора, электрического сопротивления свечи зажигания и высоковольтных проводов, состава топливовоздушной смеси, нагрузки на двигатель и температуры свечи. Напряжение может меняться от 5000 вольт до 25000 вольт и более. В некоторых системах достигается максимальное напряжение, равное 40000 вольт.

Как работает катушка зажигания

В катушке зажигания имеются две обмотки, которые намотаны на пластинчатый металлический сердечник. Первичная обмотка, имеющая несколько сотен витков, соединена с двумя внешними контактами катушки. Положительный вывод (+) катушки подключен к выключателю зажигания и АКБ, а отрицательный вывод (-) – к модулю зажигания и затем на «массу» кузова. Вторичная обмотка имеет несколько тысяч витков и подсоединена одним концом к положительному контакту первичной обмотки, а другим – к высоковольтному выводу в центральной части катушки.

Соотношение витков вторичной и первичной обмоток составляет 80 к 1. Чем выше соотношение, тем выше выходное напряжение катушки. Мощные катушки зажигания обычно имеют более высокое соотношение числа обмоток по сравнению со стандартными катушками.

После замыкания первичной обмотки на «массу» по ней протекает электрический ток. Он создает сильное магнитное поле вокруг металлического сердечника и «заряжает» катушку энергией. Требуется примерно 10-15 мс для максимальной зарядки катушки зажигания.

Затем модуль зажигания размыкает первичную цепь катушки. Это приводит к внезапному исчезновению магнитного поля. Энергия, запасенная в катушке, создает ток во вторичной обмотке. В зависимости от соотношения числа витков обмоток напряжение увеличивается в 100 или более раз. Этого достаточно, чтобы между контактами свечи зажигания «пробежала» искра.

Неисправности катушек зажигания

Катушки зажигания очень надежные и прочные устройства. Причинами неисправности данных трансформаторов могут быть нагрев и вибрация, при этом повреждаются обмотки и возникает пробой изоляции, что в свою очередь приводит к короткому замыканию или обрыву цепей обмоток. Наибольшую опасность для катушки зажигания представляет перегрузка, вызванная неисправностью свечи зажигания или высоковольтного провода.

Если свеча зажигания или высоковольтный провод повреждены и имеют чрезмерно высокое сопротивление, напряжение катушки зажигания может повышаться для пробоя ее изоляции.

Изоляция большинства катушек зажигания может получить повреждение в результате превышения напряжения в 35000 вольт. После этого вторичное напряжение катушки зажигания падает, появляются пропуски зажигания под нагрузкой, катушка не выдает напряжения, достаточного для работы и пуска двигателя.

Если на положительном контакте катушки имеется напряжение АКБ и при замыкании на «массу» модулем зажигания она не создает искру, значит, катушка неисправна и требует замены.

Подсказка: если модуль зажигания несколько раз не сработал, это, возможно, связано с неисправностью катушки зажигания. Внутренние пробои или замыкания в катушке зажигания могут стать причиной неисправности модуля зажигания.

Диагностика катушки зажигания

Если неисправность возникла в системе зажигания распределительного типа, она оказывает влияние на работу всех цилиндров двигателя. Двигатель трудно запустить или возникают пропуски зажигания под нагрузкой, которые происходят то в одном, то в другом цилиндре. В системах, не имеющих распределитель зажигания (DIS), или оснащенных катушками карандашного типа (COP) на каждую свечу неисправность в катушке зажигания влияет на работу только одного цилиндра (или двух цилиндров, если применяется двухискровая система зажигания DIS с так называемой «холостой» искрой). Здесь оба цилиндра работают от одной катушки, но в разных циклах.

Если двигатель работает неровно (с пропусками зажигания) и включается лампа «Проверить двигатель», необходимо использовать диагностический сканер для проверки кода, связанного с пропусками зажигания.

На двигателях 1996 г. выпуска и более современных моторах с системой OBD II неисправность катушки обычно отображается в форме кода P030X. Здесь «X» представляет собой номер цилиндра, в котором возникают пропуски зажигания. Код P0301, например, означает, что в цилиндре #1 зафиксированы пропуски зажигания. Но пропуски зажигания могут возникнуть не только в результате поломки в системе зажигания, но также из-за проблем в системе подачи топлива, цилиндро-поршневой группы, поэтому пропуски зажигания не всегда являются прямым следствием неисправной катушки, свечи зажигания или высоковольтного провода.

Если произошло замыкание или обрыв в цепях катушки зажигания, может быть выдан соответствующий код. При его отсутствии необходимо измерить сопротивление первичной и вторичной обмоток зажигания цифровым мультиметром. Необходимо также снять и проверить состояние свечи зажигания, в том числе зазор между контактами и цвет нагара на контактах свечи. Возможно, пропуски возникают в результате масляных отложений или сильного нагара. Также следует проверить высоковольтный провод, чтобы убедиться в том, что его сопротивление соответствует требуемому значению.

Если катушка, свеча зажигания и высоковольтный провод в порядке, пропуски зажигания являются следствием загрязнения или повреждения топливной форсунки (следует проверить сопротивление форсунки и напряжение питания, использовать индикатор «NOID» для проверки наличия импульсов управления блока PCM). Если форсунка исправна, следует проверить компрессию, исправность клапанов или наличие утечки через прокладку головки блока цилиндров.

Замечание: ваш двигатель с системой зажигания COP прокручивается как положено, но при этом отсутствует искра, в этом случае проблема отнюдь не в одной или нескольких катушках зажигания. Вероятно, неисправен датчик положения коленчатого или распределительного вала, отсутствует напряжение питания в системе зажигания или вышел из строя модуль зажигания (при его наличии), неисправна цепь управления катушками зажигания блока PCM.

Проверка катушки зажигания

Предупреждение: запрещено отсоединять высоковольтный провод от свечи зажигания или с катушки зажигания для проверки искры. Помимо поражения электрическим током снятие провода сулит резкий рост вторичного напряжения и опасность повреждения катушки. Единственный правильный способ проверить искрообразование состоит в том, чтобы использовать тестер для свечей зажигания KV/ARC или щуп для проверки системы зажигания COP.

При наличии неисправности в катушке следует измерить сопротивление первичной и вторичной обмоток с помощью омметра. Если есть отклонение от нормы, катушку меняют.

Катушку зажигания также можно проверить с помощью омметра с 10МОм входным сопротивлением. См. руководство по ремонту для получения сведений о характеристиках катушки зажигания.

Для тестирования катушки зажигания целесообразно подключить измерительные провода к контактам первичной обмотки (+ и -). В большинстве случае сопротивление обмотки составляет 0,4 – 2Ом. Нулевое сопротивление свидетельствует о коротком замыкании в катушке, а высокое сопротивление указывает на обрыв в цепи.

Вторичное сопротивление измеряется между положительным контактом (+) и выводом высокого напряжения. Современные катушки зажигания с пластинчатым сердечником обычно имеют сопротивление 6000-8000Ом, в другие свыше 15000Ом.

В катушках других конструкций первичные контакты могут быть расположены в разъеме или спрятаны. См. данные руководства по ремонту для поиска контактов обмоток и тестирования катушки зажигания.

Неисправная катушка зажигания может вывести из строя блок PCM

Чем ниже сопротивление в первичной обмотке, тем выше ток через катушку, а, значит, и риск выхода из строя блока PCM. Это может также привести к снижению вторичного напряжения, слабому искрообразованию, затрудненному пуску двигателя, вибрациям, пропускам зажигания под нагрузкой или в момент ускорения.

Значительное сопротивление или обрыв первичной цепи катушки зажигания не всегда ведет к выходу из строя блока PCM, но оно сопровождается падением вторичного напряжения.

Короткое замыкание во вторичной обмотке катушки зажигания сокращает эффективность искрообразования, но модуль PCM не ломается.

Следствием повышенного сопротивления или обрыва во вторичной обмотке катушки может стать ослабление или отсутствие искры в цилиндрах или поломка блока PCM из-за сильной самоиндукции в первичной обмотке.

Замена катушки зажигания

Новая катушка должна быть аналогична заменяемой (если вы не планируете усовершенствовать систему зажигания).

При замене катушки зажигания все контакты и соединения необходимо очистить, проверить отсутствие коррозии и надежность подключений. Коррозия повышает сопротивление в электрических проводниках, неустойчивое соединение (дребезг), обрыв, что, в конечном счете, сокращает срок службы катушки. Для снижения опасности пробоя из-за повышенной влажности рекомендуется использовать диэлектрическую свечную смазку на контактах катушки. Например, на двигателях Форд с катушками COP влажность является основным фактором выхода из строя катушек зажигания.

Если двигатель имеет неисправность, катушки будут работать в жестких условиях. Неисправности могут быть вызваны высоким вторичным сопротивлением (изношенные свечи зажигания или большой зазор между электродами свечи), обеденная топливовоздушная смесь (загрязнение форсунок, утечка разрежения или негерметичность клапана рециркуляции отработанных газов).

При большом пробеге (двигатель с системой зажигания COP) следует установить новые свечи зажигания в случае неисправной катушки, свечи эксплуатируются более 45000 миль, а платиновые или иридиевые свечи – свыше 100000 миль

Как проверить катушку зажигания в авто

Если машина начала дергаться во время набора оборотов, а мотор сбоит, возможно, причина в катушке зажигания. Рассказываем, как она работает и как найти неисправность.

Обновлено: 01.12.2023

Что такое катушка зажигания и для чего она нужна

Катушка зажигания — компонент системы зажигания автомобиля, который трансформирует слабый ток от аккумулятора в мощный заряд для запуска двигателя.

Она отвечает за преобразование низковольтного напряжения в высокое, которое нужно для создания искр на свечах.

Без искры двигатель не будет запускаться, поэтому очень важно следить за состоянием детали, своевременно проходить проверки и ремонт.

Принцип работы катушки зажигания

Катушка состоит из двух обмоток, а также железного сердечника. В первичной обмотке небольшое количество витков толстого провода, а во вторичной — большое количество витков тонкого провода.

Первая обмотка подключена к аккумулятору и ключу зажигания. Когда ключ поворачивается, через нее проходит ток и создает магнитное поле. Это поле притягивает железный сердечник, который замыкает контакты на вторичной обмотке. В результате этого процесса создается высокое напряжение, и появляется искра.

Бензин зажигается, поршни приходят в движение, и двигатель автомобиля начинает работу.

Виды катушек зажигания

Катушки бывают трех основных типов: классические, индивидуальные и сдвоенные.

• классическая используется в старых автомобилях, где она обслуживает все цилиндры. Она устанавливается в распределителе зажигания и посылает искру на свечи с помощью проводов высокого напряжения. Импульс передаётся на каждую из свечей при помощи распределителя — трамблера. Механизм прерывателя состоит из вала с выступами (кулачками), которые двигаются в соответствии с вращением распределительного вала. Выступы давят на контакты, которые замыкают и размыкают цепь низкого напряжения, ведущую к катушке. В то же время «бегунок», расположенный на том же вале, передает высоковольтные сигналы к свечам, создавая искру в соответствующем цилиндре.
• индивидуальные — их ставят во всех современных автомобилях. Они обслуживают один цилиндр мотора. Индивидуальную катушку зажигания ставят сразу на свечу, за генерацию импульсов и их распределение отвечает ЭБУ — электронный блок управления. Индивидуальные катушки обеспечивают более точное распределение энергии и улучшают характеристики двигателя.
• сдвоенные — у таких катушек два вывода высокого напряжения. Одна такая катушка подает напряжение сразу на два цилиндра. Распределением импульса также занимается блок управления. Они обычно дешевле и проще в установке, но могут снижать эффективность работы мотора в автомобиле.

Признаки неисправности катушки

О проблемах с деталью обычно свидетельствуют несколько признаков:

1. Автомобиль не заводится вообще или запускается с трудом — особенно во влажную погоду.
2. Появились сбои в работе мотора.
3. Машина плохо разгоняется или дергается при наборе оборотов.
4. Повысился расход бензина
5. На приборной панели появился индикатор Check Engine.

Эти признаки появляются не только при проблемах с катушкой, но и при неисправных свечах. Рекомендуем провести проверку свечей и заменить их тоже, если необходимо.

Причины выхода катушки из строя

Несмотря на большой ресурс, деталь может сломаться из-за неправильных условий эксплуатации и внешних факторов.

Механические повреждения

Во время эксплуатации все детали изнашиваются, катушка не исключение. Появляются микротрещины, нарушается изоляция. Есть вероятность поломки из-за протекания масла через уплотнители в автомобиле.

Перегрев

Неисправность системы охлаждения, утечка тосола или недолив охлаждающей жидкости — главные причины перегрева. Чтобы катушка не вышла из строя раньше времени, периодически проводите проверку системы охлаждения двигателя и выбирайте только качественные антифризы.

Повреждение контактов

Во время дождей есть вероятность, что под капот попадет влага, которая может навредить контактам. Зимой — реагенты могут попасть на катушку и вывести соединения из строя.

Вибрация

Ее источник — головка блока цилиндров (ГБЦ). Чтобы уменьшить вред катушке от вибраций, следите за работой мотора — любые отклонения могут повредить детали.

Как проверить катушку зажигания на работоспособность

Прежде всего, необходимо знать, где находится деталь в автомобиле. Обычно она устанавливается на двигателе, рядом со свечами зажигания. Чтобы найти катушку быстро, обратитесь к руководству по эксплуатации вашего автомобиля.

Провести внешний осмотр

Часто определить поломку можно по визуальным признакам — изменению формы, цвета пластика, бороздкам на корпусе, следам плавления или возгорания. Сравните вашу с новой или исправной деталью из другого авто, чтобы убедиться в поломке.

Заменить катушку

По сути, это проверка методом «тыка» — придется поочередно вынимать и менять каждую деталь, чтобы найти неисправную. Вам понадобится новая катушка или рабочая из другого авто. Количество катушек соответствует числу цилиндров двигателя — если отключить одну из деталей, цилиндр будет работать с перебоями. Вы определите это по звукам и ритму работы мотора. Если при отключении очередной катушки ничего не изменилось — это нерабочая деталь.

Диагностика мультиметром

Для этого метода нужен мультиметр, отвертка, плоскогубцы, изолента и ключ для свечей зажигания.

• Отключите аккумулятор, чтобы избежать короткого замыкания.
• Вытащите катушку из двигателя. Она крепится болтами или гайками.
• Подключите черный провод мультиметра к отрицательной клемме, а красный провод – к положительной.
• Включите режим определения сопротивления — оно должно быть от 0,5 до 2 Ом. Если значение выходит за эти пределы, катушка может быть неисправна.
• Затем измерьте напряжение — нормальное значение находится в пределах 10-15 В. Если значения отличаются — возможен обрыв или короткое замыкание.
• Также, осмотрите провода, которые идут от катушки к свечам. Они могут быть повреждены или окислены — возникают проблемы с запуском. Замените поврежденные провода новыми.
• Поставьте деталь обратно и подключите аккумулятор.
• Заведите автомобиль и проверьте работу мотора. Если двигатель заводится без проблем, значит, катушка исправна. Если двигатель не завелся или работает со сбоями — возможна проблема в других компонентах системы. Обратитесь к механику для диагностики и ремонта.

Проверка на искру

1. Убедитесь, что зажигание включено.
2. Отсоедините провод от свечи зажигания и подключите его к катушке.
3. Прикоснитесь другим концом провода к массе автомобиля, например к двигателю.
4. Запустите мотор и наблюдайте за появлением искры.

Замена катушки зажигания

Вам потребуется набор инструментов и некоторые базовые знания о том, как работает система зажигания вашего автомобиля.

1. Отключите аккумулятор, чтобы предотвратить короткое замыкание и другие опасности при выполнении работ.
2. Найдите катушку зажигания: она обычно расположена на двигателе или рядом с ним. Она может быть закреплена болтами или винтами, поэтому вам, возможно, придется снять некоторые детали, чтобы получить к ней доступ.
3. Отсоедините проводку. Будьте осторожны, чтобы не повредить провода или клеммы. Запишите или сфотографируйте, как провода были подключены, чтобы вы могли правильно подключить новую катушку.
4. Снимите старую катушку зажигания, если она еще установлена. Обратите внимание на расположение и тип болтов или винтов, используемых для крепления, чтобы установить новую катушку правильно.
5. Установите новую деталь на место старой. Используйте новые болты или винты, если это необходимо. Подсоедините провода, следуя схемам, которые вы записали или сфотографировали ранее.
6. После подключения проводов убедитесь, что все соединения надежны и хорошо закреплены. При необходимости, используйте диэлектрическую смазку для улучшения контакта.
7. Наконец, подключите аккумулятор. Заведите машину и убедитесь, что нет пропусков зажигания.
8. Прокатитесь на авто и проверьте его производительность. Если проблема не устранена, возможно, вам потребуется ремонт других компонентов системы зажигания или обратиться к механику для диагностики.

Сравните цены страховых и оформите полис ОСАГО онлайн

ООО «БИП.РУ», ОГРН 1227700720576 . 105066, Москва, ул. Нижняя Красносельская, д. 35, стр. 9, этаж 6, ком. 14

время работы службы поддержки 9:00 — 19:00

ООО «БИП.РУ», ОГРН 1227700720576 . 105066, Москва, ул. Нижняя Красносельская, д. 35, стр. 9, этаж 6, ком. 14

Bip.ru не является страховой компанией и не оказывает услуги страхования. Сервис помогает сравнить цены на полисы ОСАГО у лицензированных страховых компаний и содействует пользователям в покупке полиса напрямую у страховых.

Способы проверки катушки зажигания двигателя

Из-за неисправной катушки зажигания автовладельцы могут сталкиваться с непредвиденными остановками, которые происходят в самый неподходящий момент. Связано это с тем, что катушка зажигания создает высокое напряжение и образует искру. Если же она не будет нормально функционировать, то в работе автомобиля произойдет сбой.

Существует несколько несколько «симптомов» неисправности этого узла:

• Сложности запуска мотора в дождь.
• Двигатель троит до момента прогревания.
• Потеря мощности мотора на высоких оборотах.
• Нагревание корпуса катушки.
• Периодический провал в работе мотора.
• Горит Check Engine на панели.

Почему катушка зажигания выходит из строя?

• Износ свечей, проводников.
• Обрыв проводов.
• Перегрев.
• Механические деформации.
• Электрический сбой.

Как проверить состояние катушки зажигания?

Проверка катушки зажигания инжектора выполняется несколькими методами. Первый способ, который предшествует тестированию, называется визуальным. Изначально осматривают катушку зажигания на предмет повреждений, трещин, сколов. Контакты не должны быть окислены.

Следующий метод диагностики может выполняться самостоятельно, даже в дороге. Называется он «на искру». Он не требует специального оборудования, прост в реализации. Единственным недостатком этого метода является невысокая точность, а также риск удара током.

Для выполнения диагностики на «искру» нужен лишь свечной ключ, плоскогубцы, свеча. Если в запасе нет свечи, то можно выкрутить любую из двигателя. Перед проверкой катушки зажигания стоит убедиться в целостности проводки. Зажигание на данном этапе отключается.

Алгоритм действий диагностики «на искру» следующий:

• Присоединить наконечник к исправной свече.
• Провернуть ключ зажигания (завести авто).
• При исправной катушке должна возникнуть искра фиолетового цвета. Если она имеет желтый оттенок, то существуют проблемы с катушкой, проводкой. При отсутствии искры катушка неисправна.

При использовании такого метода проверки состояния катушки зажигания инжектора необходимо соблюдать осторожность и не трогать токоведущие элементы.

Диагностика с использованием мультиметра

Для этого также не нужно особых навыков. Достаточно иметь под рукой мультиметр и выполнить ряд простых действий:

• Демонтировать катушку.
• Проверить исправность мультиметра. При замыкании щупов должен отображаться 0 на устройстве.
• К выводам первичной обмотки подсоединяют 2 щупа для замеров показателей. Аналогичная процедура проводится и для вторичной обмотки. Показатели сопротивления для каждого агрегата свои, поэтому уточнять их нужно в справочной литературе. При этом слишком низкое значение свидетельствует о повреждении изоляции обмотки, коротком замыкании. Если сопротивление велико, то, скорей всего, отсутствует контакт или провод обмотки оборван.

Самым точным и профессиональным методом диагностики катушки зажигания является осциллограф. С его помощью можно получить полную картину состояния системы зажигания.

Независимо от того, какая проблема и каким методом была выявлена, необходимо выполнить ремонт или заменить катушку зажигания незамедлительно.

Вывод

Диагностика катушки зажигания инжектора процедура относительно несложная. Справиться с ней сможет, даже неопытный автовладелец.

Самый результативный и безопасный метод проверки состояния этого узла — использование мульти метра или осциллографа. С помощью этих приборов можно выявить неполадки и своевременно устранить их. Сделать это можно, как самостоятельно, так и на СТО. Безусловно, второй вариант более предпочтителен, так как устранением неисправностей будут заниматься профессионалы, которые предоставят гарантии и выполнят все работы качественно и надежно.
