Замена водяного насоса Лада Калина 8 и 16 клапанов

В модели Лада Калина, как и в любом другом авто, с мотором 8 клапанов и 16 клапанов, помпа, функционирующая в контуре охлаждения силового агрегата, обладает собственным ресурсом. Ее замену целесообразно осуществлять вместе с таковой процедурой, касающейся приводного ремня ГРМ. Для этой цели производитель регламентировал интервал, равный 60 тыс. км пройденного пути. Такого рода подход позволит владельцу избежать необходимости в дополнительной разборке узла ГРМ с целью замены пришедшего в негодность насоса контура охлаждения. Замена помпы самостоятельно несложная задача, поэтому за дело можно смело браться владельцу даже с малым опытом. Главное определиться, какая помпа лучше.

Как определить работоспособность насоса?

Прийти к выводу, что требуется замена помпы можно провести осмотр. Выявить присутствие факта неисправности в помпе без демонтажа ремня весьма непросто. Однако в практике имеют место некоторые признаки, позволяющие в достаточной степени идентифицировать появление отклонений в работе насоса на работающем или заглушенном моторе Лада Калина.

Среди таких симптомов выделяют следующие.

1. Появление шума, который издает выработавший свой ресурс подшипник насоса Лада Калина. Выявить данный фактор под силу далеко не каждому механику, не говоря уже о малоопытном автолюбителе. Если «посчастливилось» обнаружить шум, то появляется повод проинспектировать механизм газораспределения, располагающийся под защитной пластиковой крышкой. В этом случае требуется замена помпы.
2. Появление следов утечки антифриза. Об этом может свидетельствовать мокрая поверхность ременной передачи или очаги влаги, скапливающиеся на торцевой поверхности моторного блока. Если утечка носит достаточно интенсивный характер, то с течением непродолжительного времени под стоящим неподвижно автомобилем скапливается мокрое пятно, а уровень антифриза в расширительном бачке постепенно снижается. Такое явление может произойти ввиду износа сальника, присутствующего на валу помпы.
3. Ремень располагается на приводной шестерне распределительного вала не ровно, а точнее со смещением от центра своей продольной оси. Его сползание может быть спровоцировано появлением люфта в подшипнике помпы.

Далее приведем несколько рекомендаций, которые позволят владельцу Лада Калина облегчить процесс идентификации неисправностей помпы. Если обнаруживается один из вышеприведенных факторов, то следует не полениться и снять ремень с шестерни распределительного вала. Для этого потребуется предварительное ослабление натяжения ременной передачи путем откручивания крепежа эксцентрикового ролика. Теперь достаточно приложить к валу помпы ручное покачивающее усилие, что позволит выявить люфт. Когда такой момент имеет место, водяной насос подвергаем безотлагательной замене. Даже при отсутствии утечек антифриза дальнейшая эксплуатация насоса запрещена, поскольку заклинивший подшипник спровоцирует порыв ремня. Здесь не будем напоминать о риске поломки мотора, ведь это и так всем известно.

Вышедший из строя водяной насос на авто Лада Калина способен спровоцировать перегрев двигателя, что в свою очередь может нанести непоправимый урон цилиндропоршневой группе. Некоторые «продвинутые» владельцы прибегают к установке дополнительного насоса, что является весьма эффективным действием в плане предотвращения риска завоздушивания контура охлаждения. В качестве дополнительной помпы зачастую применяют деталь от «Газели», вращение которой осуществляется от независимого электромотора. Компонент врезают в патрубок, предназначенный для обратного тока охлаждающей жидкости, то есть в малый круг циркуляции. Питание к электродвигателю этого компонента подается посредством дополнительного реле, активация которого осуществляется кнопкой, расположенной внутри салона. Это позволяет повысить мобильность насоса и включать его в нужный момент.

Подготовка к замене помпы на автомобиле Калина

Перед непосредственной заменой помпы на Лада Калина потребуется приобрести новую, определившись с тем, какая помпа лучше. А также выполнить частичный слив жидкости из контура охлаждения. Это подразумевает удаление антифриза только из полостей моторного блока, а жидкость в радиаторном узле остается на месте.

Процедуру выполняем по нижеприведенному алгоритму.

1. Снимаем защитный щит поддона. Он зафиксирован посредством болтов, которые отвинчиваются ключом на «10».
2. Отсоединяем плюсовую клемму от соответствующего вывода АКБ. Также отключаем высоковольтные провода коммутируемые с катушкой зажигания. Саму катушку снимаем с помощью шестигранного ключа на «5» и откладываем в сторону, дабы освободить подступ к сливной пробке.
3. Теперь переходим к моторному блоку LADA Kalina, сливая жидкость из него в подходящую емкость. Пробка для слива отвинчивается ключом на «13». Для выравнивания давления открываем крышку на горловине расширительного бачка.
4. Если для определенных целей (замены патрубков и пр.) потребуется слив жидкости с радиаторного узла, то под его сливное отверстие подставляем эту же емкость, предварительно выкрутив пробку.

Замена помпы на авто LADA Kalina не предполагает потребности в наличии специальных съемников. Для работы понадобятся обычные ключи, тонкие плоскогубцы и некрупная отвертка. Смотровая яма также не обязательна, ведь весь комплекс мер выполняется на ровной площадке, где автомобиль зафиксирован от скатывания.

Замена помпы на Калине пошагово

Если вы уже определились с тем, какая помпа лучше, то можно приступать к ее замене.

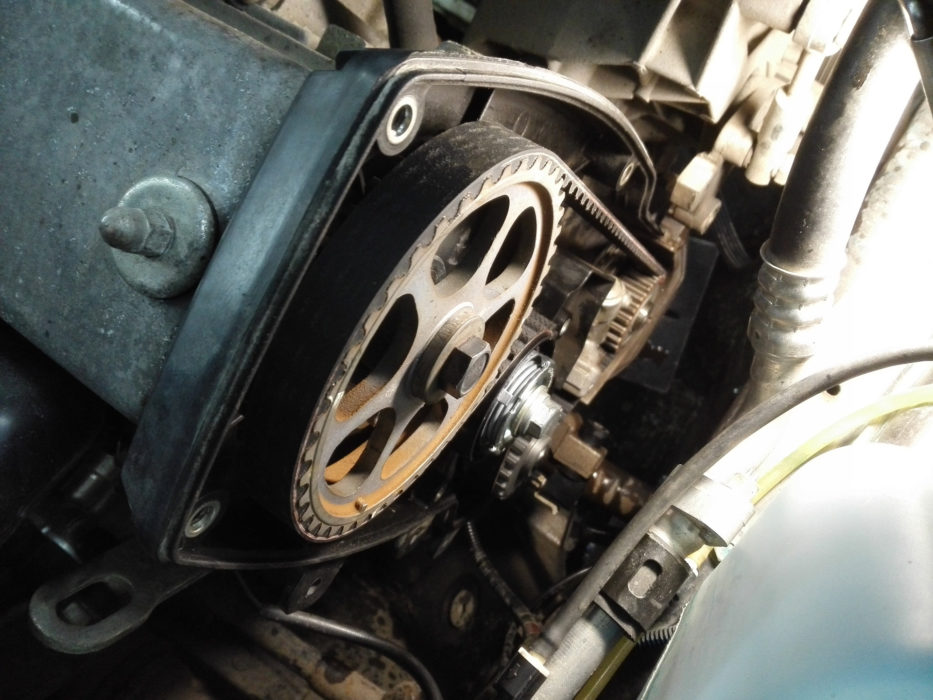

1. Для доступа к узлу ГРМ LADA Kalina окручиваем 3 винта крепления пластиковой защиты, применив ключ на «10». В случае выполнения работ на 16-клапанной версии агрегата потребуется снятие уже двух крышек. Действовать придется шестигранным ключом на «5», «сражаясь» против пяти болтов.
2. Устанавливаем поршень 1-го «котла» в положение ВМТ, для чего совмещаем метки на коленвале и шестерне распредвала. Для этого вывешиваем передок авто с одной стороны, включаем пятую передачу в трансмиссионном агрегате и вручную вращаем колесо. Не забываем извлечь заглушку (на КПП), которая скрывает от посторонних глаз метку маховика. Данная метка должна совместиться с насечкой, выполненной на корпусе трансмиссии, а риска на шестерне распредвала при всем этом должна очутиться ровно вверху напротив соответствующей прорези.

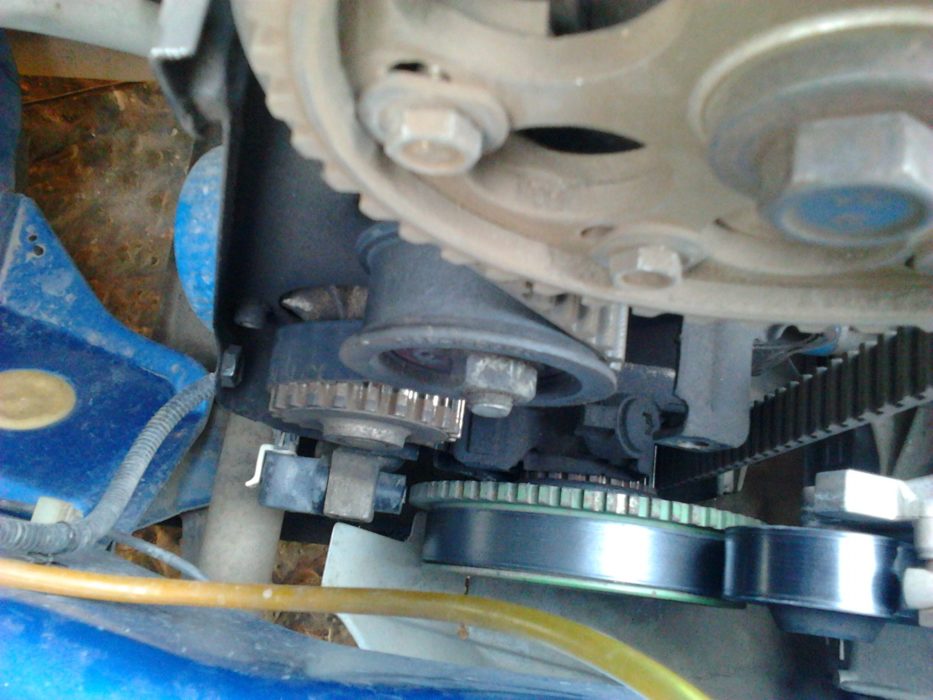

3. Теперь с помощью ключа на «17» ослабляем момент затяжки ролика и «сбрасываем» ремень с шестерни распредвала (на версии 16 клапанов — с двух шестерен, для версии 8 клапанов, иное количество).
4. Далее аналогичным ключом откручиваем крепеж самой шестерни (или двух) и снимаем, не потеряв шпонку (две). Это делаем с помощью стопорения самой шестерни посредством воротка, заведенного в одно из ее отверстий.
5. Демонтируем внутреннюю протекционную пластину (на агрегате 8 клапанов она крепится двумя болтами, а на моторе 16 клапанов – пятью).
   Выкручиваем три винта удерживания помпы и извлекаем ее из посадочного гнезда.
6. С прилегающей поверхности блока мотора удаляем наслоения старой уплотнительной прокладки.
7. Когда устанавливаете водяной насос, прокладку, входящую в состав комплекта, рекомендуется дополнительно обработать герметиком. Выполнять это целесообразно в том случае, если она картонная.

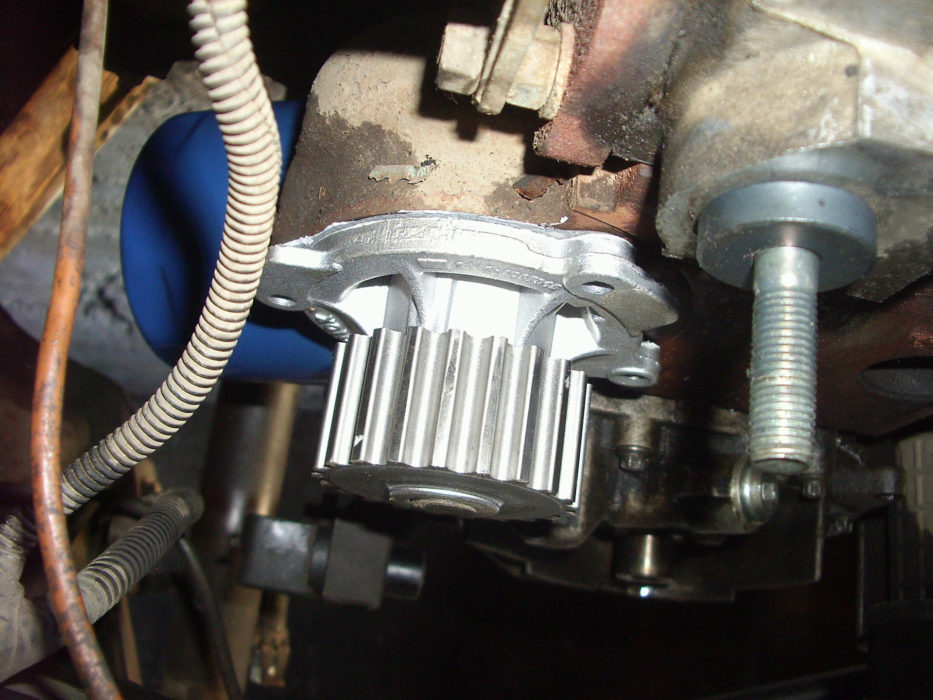

8. Новая помпа подлежит установке на место в аналогичном старой детали положении.
9. После возвращаем на прежние места все демонтированные компоненты, навешиваем ремень, натягиваем его, проверяем совпадение меток. Не забываем об установке протекционной крышки ГРМ и о потребности залить антифриз до требуемого уровня.
10. Во избежание образования воздушных пробок во время заливки снимаем малый патрубок, который примыкает к блоку подогрева дроссельного узла. Заливку осуществляем до момента появления жидкости из данного патрубка.

Подведем итоги

Как видите, замена помпы не такой-то уж и сложный процесс. Главное следовать строго инструкции и определиться заранее, какая помпа лучше. Рекомендуем проверить герметичность системы путем прогрева мотора LADA Kalina до достижения им рабочего параметра температуры. Если утечек и шумов не обнаруживается, то смело устремляемся в путь.

Замена помпы на Лада Калина 8 клапанов своими руками

Помпа тс Лада Калина — это насос, отвечающий за циркуляцию воды способом остывания. Агрегат размещается в фронтальной части энергоблока цилиндров. При недостатках помпы происходит перегревание мотора, что приводит к закипанию и поломкам.

Характеристика устройства, симптомы поломки

Помпа работает вместе с двигателем. Она обеспечивает бесперебойную работу систем подачи топлива и охлаждения. Первая осуществляет перегон горючего из бака в мотор, вторая — принудительную перекачку антифриза или тосола.

Водяная помпа-крыльчатка, размещенная на валу, прикрыта корпусом. Вал имеет с обоих концов шарикоподшипники, вращается за счет крутящегося момента, посредством ремня, прикрепленного к двигателю.

Симптомы поломки водного насоса:

• на красном участке тахометра указывается температура перегрева мотора автомобиля, это подтверждают показания прибора;
• в салоне машины Калина чувствуется стойкий запах от испарения тосола;
• звук, похожий на свист, слышится довольно отчетливо — необходимы ремонт или замена насоса;
• под автомобилем можно обнаружить капли жидкости (для выявления проблемы оставьте на ночь лист белой бумаги под машиной).

Для восстановления функционирования насоса нужны опыт и специальные инструменты. Желательно доверить работу специалистам на СТО, при этом заменить помпу новой.

Топливная помпа: особенности конструкции

Карбюраторные машины имели механические насосы. Привод или штоф толкал диафрагму, в процессе этого создавалось разрежение и топливо попадало в карбюратор. В настоящее время практически все автомобили имеют инжекторный двигатель и электрический насос. Он с большой скоростью доставляет горячее и поддерживает стабильное давление в системе. Электродвигатель совместно с рабочим ротором проталкивает топливо. Помпа находится в самом бензиновом бачке. Горючее в процессе работы становится охлаждающей жидкостью и смазкой. Есть модели автомобилей, имеющие два насоса: главный находится под капотом, рабочий размещен в топливном баке.

• СОД — главный способ защиты машины. Это жидкость вынужденной циркуляции прикрытого типа. Если отопительное устройство салона подает холодный воздух, но движок Калины перегревается, значит, есть нарушение в работе машины.

Составные части системы:

1. специальная оболочка мотора;
2. теплообменник с электротепловентилятором;
3. прибор для поддержания постоянной температуры;
4. устройство для всасывания;
5. бак расширения;
6. контактные трубки.

Заглянув в пластмассовый бачок-расширитель, можно визуально проконтролировать количества тосола, антифриза. Есть специальные отметки высокого и низкого уровня жидкостей в бачке. Снаружи бака вверху размещен патрубок для соединения с рукавом теплообменника, внизу — с наливной трубкой.

• Крышка расширителя с сапунами. Устройство включает в себя впускаемый и выпускаемый сапуны. Они способны обеспечивать системную непроницаемость. Впускаемый клапан поддерживает поднятое давление в раскаленном движке. Когда температура повышается, утечки пара снижаются. Сниженное давление способствует открытию выпускаемого сапуна на постепенно остывающем моторе автомобиля.
• Насос, прокачивающий тосол, — лопасть стремительного разряда. Колесо коленчатого вала посредством зубчатого ремешка распределительного стержня приводит насос в действие. Корпус его состоит из алюминия. Вращение вала происходит в двухрядном шарикоподшипнике, мазута в котором достаточно на весь гарантийный срок эксплуатации. Внешнее кольцо затягивается саморезом. Спереди запрессовано зубчатое колесо, сзади — крыльчатка, стопорное кольцо, сальник. Контроль утечки антифриза или тосола осуществляется через отверстие в оболочке насоса. Такой способ поможет выявить неисправности агрегата. Если насос не подлежит ремонту, его заменяют идентичным сборным устройством. Корректирует перераспределение тосола теплоноситель.
• Системное охлаждение парных циклов происходит так:

1. в большем круге циркуляции тосол проникает через оболочку мотора к радиаторной батарее;
2. при движении по малому кругу антифриз или тосол проходит только по оболочке охлаждения, не попадая в теплоприемник.

Установка помпы на двигатель

Система охлаждения состоит из радиаторной батареи и блока подогрева дросселя. Круговорот антифриза или тосола здесь происходит непрерывно вне зависимости от расположения вентиля теплоносителя.

• Термостат. Термическая единица и два сапуна — составляющие детали. Происходит перераспределение течения антифриза или тосола. Когда движок холодный, узловой клапан перераспределяет направления движения жидкости. Она начинает циркулировать по меньшему радиусу, не заходя в радиатор. Высокие температуры от 85°С дают возможность клапанам открываться и пропускать жидкость в радиатор. При температурном режиме более 100° С главный клапан открыт полностью, запасной закрывается. Циркуляция жидкости происходит по большому радиусу.
• Измеритель температуры антифриза или тосола. Данное устройство вкручено в головку блока цилиндров для автоконтроля охлаждающей жидкости. Датчик связан с показателем температуры на панели приборов машины. Эта информация передается контроллеру.
• Теплоприемник отопления. Встроен в систему охлаждения двигателя, обогревает салон автомобиля за счет циркуляции горячей охлаждающей жидкости.
• Радиатор — это 2 бачка из пластмассы в вертикальном положении. Один из них — с перегородкой. Есть еще 2 ряда округлых трубок из алюминия, выставленных по горизонтали, которые проходят через охлаждающие пластины. Трубы соединяются с бачками через резиновую шпонку. Через верхний патрубок тосол входит, а через нижний выходит. Впускной патрубок находится рядом с тонким пароотводящим шлангом. На радиаторе установлен кожух с электродвигателем. Сливная пробка внизу.
• Вентилятор поддерживает температурный режим в салоне автомобиля. Как только контроллер получает сигнал, вентилятор включается посредством реле.

Симптомы повреждения водного автонасоса

1. Перегревание мотора — помпа неисправна, нерабочий ремешок привода, повреждена крыльчатка.
2. Указатель температурной стрелки находится ближе к середине. Нужно остановиться для проверки радиатора. В случае неработоспособности будут нагреваться агрегат и насосный привод.
3. Шумность, запах антифриза в салоне.
4. Малая циркуляция тосола — результат разрушения помпы. Диагностирование проводится при работающем вхолостую двигателе, одновременно нужно зажать и опустить наружный рукав радиатора. При нормальной работе насоса будет чувствоваться толчок тосола в шланге.
5. Большой люфт шарикоподшипника помпы — повреждения шарикоподшипников.

Необходимо менять водяной насос, если пробег автомобиля составляет 90 тыс. км.

Замена антифриза или тосола

Чтобы выполнить работы по замене жидкости, нужно иметь под рукой специальные инструменты для снятия гаек и болтов. Автомобиль Калина должен быть установлен на горизонтальной ровной поверхности. Если такой возможности нет, нужно постараться расположить машину так, чтобы ее передние части хорошо просматривались.

Работы выполняются в определенной последовательности.

1. Снять брызговик двигателя.
2. Минусовую клемму аккумуляторной батареи сбросить.
3. Скрутить пробку с расширительного бачка.
4. Снять сливную пробку, которая находится на блоке цилиндров. Под слив поставить емкость.
5. Демонтировать модуль зажигания вместе с держателем, потому что он мешает подобраться к сливу.
6. Свернуть сливную закупорку с радиаторной батареи и подождать, пока охлаждающая жидкость сольется.
7. Закрутить пробки сливного радиатора и блока цилиндров.
8. Со штуцера нагрева дросселя снять шланг для слива жидкости посредством ослабления хомутов.
9. Заливать антифриз или тосол в расширитель до тех пор, пока из снятого шланга не потечет жидкость. Теперь можно ставить шланг на место. После этого продолжить заполнять систему антифризом или тосолом. Жидкость должна наполнить расширитель так, чтобы ее уровень был максимум на 3 см ниже заданной отметки. Запор расширителя закрутить.

Нужно завести двигатель и прогреть его до нормального рабочего состояния электрического вентилятора. Выключив мотор автомобиля, следует долить охлаждающую жидкость до верхней черты.

Рекомендации по выбору помпы

Когда приходит время замены помпы на Калине, автолюбители не знают, какой насос купить, чтобы не выбросить деньги на ветер. При покупке надо обратиться к автомобильным каталогам, почитать отзывы других автовладельцев о качестве выбранных ими помп. Журнал «За рулем» дает правдивую информацию о запчастях для Лады Калины. Можно ознакомиться с тестами и результатами проверки, мнениями о фирмах-производителях.

При покупке обратите внимание на упаковку. Она должна быть качественной, с гарантийным талоном и указанием даты изготовления. Печати, прокладки для защиты от повреждений тоже должны присутствовать. Все товары имеют голографические наклейки. Они должны быть наклеены аккуратно, без потертостей. Прилагаемая инструкция должна содержать общие сведения о запчасти и кратко описывать способ установки того или иного агрегата.

Бракованная вещь прослужит примерно 10 тыс. км. Если с насосом не возникнет проблем при прохождении 100 тыс. км, можно говорить о том, что качество приобретенного товара отличное. Завод-изготовитель устанавливает на Ладу Калину помпу ТЗА, она имеет большой срок службы.

Как выявить неисправность помпы на «Ладе-Калине» и заменить деталь своими руками

Помпа в двигателе любого автомобиля представляет основной узел системы охлаждения. В процессе работы мотор довольно сильно нагревается. Чтобы избежать перегрева, агрегат охлаждается жидкостью (антифризом), которая принудительно циркулирует по замкнутой системе охлаждения. Именно за счёт помпы обеспечивается циркуляция охлаждающей жидкости.

Функции и назначение помпы в автомобиле

Нормальная работа двигателя невозможна без системы охлаждения, обеспечивающей циркуляцию охлаждающей жидкости (ОЖ) по магистрали (узлам системы, патрубкам и шлангам). Назначение помпы (водяного насоса) – обеспечивать постоянное передвижение антифриза во время работы мотора по всей системе. Если в какой-то момент помпа перестанет функционировать, то это тут же нарушит тепловой режим двигателя. В таком случае ОЖ закипит, что может привести к серьёзным поломкам мотора.

Конструктивно помпа представляет собой довольно простую конструкцию, состоящую из металлического корпуса и расположенных на валу шкива и крыльчатки. Шкив приводится в движение посредством ремня от коленчатого вала двигателя. На валу внутри корпуса расположена крыльчатка, которая лопастями перемещает ОЖ из одной части системы охлаждения в другую. Так осуществляется охлаждение мотора.

Как определить неисправность помпы на «Калине»

Несмотря на простую конструкцию, помпа рано или поздно может выйти из строя. Первым сигналом некорректной работы водяного насоса является посторонний шум, возникающий при работе двигателя. На «Ладе-Калине» срок службы устройства составляет 60 тыс. км пробега либо по истечении 48 месяцев эксплуатации. При достижении одного из этих показателей рекомендуется проводить замену детали, не дожидаясь появления признаков неисправности.

Довольно распространённой причиной выхода из строя помпы является появление постороннего шума, что связано с выработкой подшипника

Но бывают ситуации, когда поломка помпы возникает гораздо раньше указанного срока. Оценить работоспособность узла довольно просто. Для этого необходимо:

1. Запустить и прогреть двигатель до рабочей температуры.
2. Надеть на руку перчатку и передавить верхний патрубок радиатора. При рабочей помпе сразу будет ощущаться давление, что обусловлено циркуляцией жидкости по системе.
3. Если покажется, что давление слабое или оно вовсе отсутствует, насос следует осмотреть более детально.

Для оценки внешнего состояния помпы потребуется демонтировать кожух привода ГРМ и убедиться в её исправности. При этом следует иметь в виду такие нюансы:

1. Если в месте примыкания корпуса устройства к двигателю наблюдается течь охлаждающей жидкости, значит, сальник вышел из строя.
2. Появление шума из-под капота при работающем двигателе свидетельствует о большой выработке подшипника.
3. При покачивании приводной шестерни не должно быть осевого перемещения. Если люфт есть, то нормальная работа насоса невозможна.

Довольно распространённой поломкой является появление течи охлаждающей жидкости из-за повреждённого сальника

Такими нехитрыми способами определяется работоспособность помпы. Даже при отсутствии опыта в ремонте автомобиля можно найти неисправную деталь. Если было выявлено, что у насоса есть какие-то неполадки, то с ремонтом затягивать не стоит, поскольку простые неисправности могут привести к капитальному ремонту мотора.

Как смазать помпу на «Калине»

Если говорить об обслуживании водяного насоса, то речь идёт о смазке подшипников устройства. В конструкции используются два подшипника, расположенных на валу. Для нормальной работы им требуется не так много смазки, но она необходима. При работе «на сухую» износ детали резко увеличивается. Обладая некоторым опытом, помпу можно смазать без снятия её с автомобиля. Достаточно выполнить следующие действия:

1. Снять кожух механизма газораспределения.
2. Удалить загрязнения с насоса и места его посадки.
3. Нанести на стыки корпуса немного смазки Литол-24.

В зависимости от установленного водяного насоса, на изделии может предусматриваться отверстие для смазки

Выполнить качественную смазку можно в процессе проведения ремонтных работ, когда производится замена деталей, вышедших из строя. Но если смазать деталь описанным способом, также можно обеспечить подшипники необходимым количеством смазывающего вещества.

Замена помпы на 8-клапанной «Калине»

На «Калине» с 8-клапанным мотором заменить помпу не так уж сложно. Но если работу требуется выполнить начинающему автолюбителю, у него часто возникают разные вопросы. Например, какую деталь выбрать, какой инструмент понадобится во время работы, что и в какой последовательности делать.

Какую помпу выбрать на «Калину»

Когда подходят сроки замены помпы или деталь вышла из строя, многие автовладельцы «Калины» сталкиваются с проблемой выбора насоса. Понятно, автовладельцам хочется, чтобы он отработал как можно дольше. Чтобы не совершить ошибку, нужно посоветоваться со специалистами, ознакомиться с отзывами других водителей. Однако предпочтение стоит отдавать заводским изделиям.

Особое внимание при покупке уделяют упаковке: она должна быть качественной, немятой, с вложенной внутрь прокладкой, гарантийным талоном, с указанным ресурсом детали. Качественный товар упаковывается в коробку с голографической наклейкой. С завода на «Калину» устанавливается помпа ТЗА, которая отличается довольно длительным сроком эксплуатации.

К выбору помпы нужно подойти со всей ответственностью и не приобретать деталь неизвестного производителя

Из наиболее предпочтительных производителей водяных насосов можно выделить:

Однозначно ответить, помпа какого производителя лучше, довольно сложно. У каждой детали есть свои как минусы, так и плюсы. На каком варианте остановиться, зависит только от владельца. На 8-клапанную «Калину» также подходят насосы от ВАЗ-2108–09 и 21114.

Видео: обзор водяных насосов для ВАЗ

Где расположена помпа на «Калине»

На автомобиле «Лада-Калина» помпа приводится в действие посредством ремня ГРМ и входит в состав механизма газораспределения. Для проведения ремонтных работ искать насос необходимо с правой стороны силового агрегата. Без снятия ремня ГРМ можно увидеть только шкив устройства.

Водяной насос на «Ладе-Калине» расположен с правой стороны двигателя

Какие инструменты понадобятся

Для замены помпы нужен стандартный набор инструментов (ключи, головки), а также шестигранник на «6». Под слив тосола необходимо подобрать подходящую ёмкость и ветошь, чтобы свести к минимуму загрязнение мотора. Несмотря на то, что при установке детали берётся новая прокладка, для надёжности рекомендуется использовать герметик с высокой теплопроводностью.

Для замены помпы понадобится стандартный набор инструментов, который должен быть в распоряжении у каждого автовладельца: ключи, головки, отвертки

Подготовительные мероприятия

Подготовка к снятию помпы сводится к следующим действиям:

1. Необходимо демонтировать защитный брызговик двигателя. Крепится он болтами под ключ на «10».
2. Снять с аккумуляторной батареи плюсовую клемму, а также высоковольтные провода с катушки зажигания. Катушку, чтобы не мешала свободному доступу к сливу тосола, снимают и убирают в сторону. Для этого шестигранным ключом на 5 мм отворачивают крепёж кронштейна катушки.
3. Слить ОЖ с блока цилиндров в подготовленную ёмкость, отвернув сливную пробку ключом на «13», а также открутить пробку расширительного бачка.
4. Если антифриз нужно слить и с радиатора, то ёмкость передвигают под сливное отверстие и выкручивают пробку.

Сколько охлаждающей жидкости слить и залить при замене насоса

Перед заменой помпы потребуется слить некоторое количество охлаждающей жидкости. Как правило, сливают только часть антифриза с блока цилиндров, радиатор затрагивать не потребуется. Если есть подтекание с патрубков, заменяют и их. В тех случаях, когда замена антифриза и водяного насоса производилась давно, рекомендуется слить полностью весь тосол из системы для смены его на новую жидкость.

Если ОЖ менялась недавно, достаточно снять шланги с расширительного бачка и подождать, пока жидкость стечёт. После проведения ремонтных работ охлаждающую жидкость заливают до необходимого уровня. Рекомендуется проводить замену ОЖ через каждые 60 тыс. км пробега. Общий объём антифриза в системе охлаждения «Лады-Калины» 7,84 л.

Чтобы слить антифриз с блока цилиндров, откручивают пробку ключом на 13, подставив под двигатель подходящую емкость

Процедура замены помпы

После того как снята пластиковая защита двигателя, нужно совместить метки на шестерне распредвала и маховике коленвала. В противном случае в процессе ремонта возможно нарушение фаз газораспределения, что приведёт к дополнительным проблемам. Для совмещения меток поднимают переднее колесо домкратом и включают четвёртую скорость. Путём вращения колеса проворачивают коленчатый вал мотора. Перед этой процедурой нужно не забыть снять заглушку, которая закрывает метки на маховике. Находится она со стороны КПП. Риску на маховике нужно совместить с канавкой на корпусе, при этом метка распределительного вала должна установиться напротив прорези вверху.

Видео: установка меток ГРМ на моторе 8 клапанов

Дальнейший процесс состоит из следующих действий:

1. Ключом на «17» отпускают натяжной ролик и снимают ремень ГРМ с шестерни распределительного вала. Если мотор 16-клапанный, то с двух шестерён.
2. Тем же ключом отворачивают болт крепления шестерни распредвала, для чего деталь заклинивают через отверстия.

Чтобы снять защитную пластину, необходимо демонтировать шестерню распределительного вала, воспользовавшись ключом на 17

Для снятия помпы потребуется демонтировать шестерню распредвала и защитную пластину

Крепление помпы выполнено тремя болтами под шестигранник, после выкручивания которых можно демонтировать насос

Перед установкой новой помпы очищают посадочное место от остатков старой прокладки

Если в комплекте с изделием идёт пробковая прокладка, то в дополнительной смазке нет необходимости. В случае с картонной прокладкой лучше воспользоваться герметиком. Установка нового насоса на место производится в таком же положении, как располагался старый, закрепив деталь болтами. Остаётся поставить все демонтированные элементы на место, натянуть ремень. Не будет лишним выполнить проверку совпадения меток. После можно устанавливать крышку.

Видео: как заменить водяной насос на «Калине»

Дополнительная помпа на «Ладу-Калину»

Некоторых «калиноводов» в зимнее время не устраивает штатный обогрев салона. Чтобы как-то исправить ситуацию и обеспечить приток горячего воздуха на холостых оборотах, прибегают к установке дополнительной помпы. Деталь также обеспечивает лучшее охлаждение в жаркую погоду, особенно, при простоях в пробках.

Дополнительный насос позволяет избегать образования воздуха в системе. Как правило, в качестве такого устройства используется насос от «Газели», который конструктивно оснащён электродвигателем. Устанавливают его в разрыв малого круга системы охлаждения на обратном патрубке печки.

Дополнительная помпа устанавливается в разрыв обратного патрубка печки для повышения эффективности обогрева салона в зимнее время

Как установить дополнительную помпу

Для монтажа (помимо самой помпы) понадобится дополнительное реле и кнопка, с помощью которой будет осуществляться управление устройством, шланги разной длины, крепёжные элементы и герметик. Для закрепления детали можно подобрать любое подходящее место. Довольно часто автолюбители монтируют насос под АКБ либо под болты КПП. В первом случае устройство устанавливается горизонтально, во втором — вертикально. Прежде чем установить шланги, нужно выполнить следующие шаги:

1. Отрезать шланги нужной длины в зависимости от места установки и обезжирить их.
2. Места посадки патрубков перед монтажом обработать герметиком.
3. Хомуты закрепить ровно, немного отступив от края шланга.
4. Слить антифриз.
5. В нижней части моторного отсека отыскать два патрубка: один подводит ОЖ к отопителю, другой отводит. Снять отводящий шланг, а на его место надеть патрубок от дополнительной помпы.
6. Закрепить помпу к картеру КПП. Вариант крепления может отличаться в зависимости от имеющегося крепежа. Это могут быть хомуты либо кронштейны.

Видео: монтаж дополнительной помпы

Когда дополнительный насос будет закреплён, нужно подвести провод включения. Чтобы избежать повреждений, его помещают в пластиковую гофру. Для управления устройством, в салоне на место одной из заглушек устанавливают кнопку, реле и предохранитель. При включении кнопки на реле будет подаваться +12В от АКБ. Тогда путём установки дополнительного насоса можно значительно повысить эффективность работы системы охлаждения и добиться быстрого прогрева салона даже при самых сильных морозах.

Дополнительный насос охлаждения устанавливается под АКБ либо под болты коробки передач

Самостоятельная замена помпы на «Ладе-Калине» не вызывает особых сложностей. С помощью стандартного набора инструментов можно отремонтировать машину своими руками, избегая поездок в автосервис. Для продолжительной работы насоса покупайте изделие проверенных производителей, что сбережёт не только ваши силы, но и денежные средства.

• Автор: Владимир Долженков
• Распечатать

Простая замена ремня ГРМ и помпы Лада Калина с двигателем 8 клапанов

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Периодичность замены ремня по регламенту 75 тыс. км пробега или 4 года эксплуатации, но как показала практика оптимальный интервал замены 60 тыс. км пробега. Данная машина проехала 80000 посмотрим в каком состоянии ремешок.

Важно! Оговоримся сразу что при обрыве зубчатого ремня привода газораспределительного механизма на данном автомобиле гнет все клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Необходимый инструмент и приспособления

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель Калины очень похож на восьмой.

Подготовительные операции

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо.

Пошаговая инструкция

• Ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжного механизма и снимаем приводной ремень, проверяем его износ, отсутствие трещин и следов масла. Проверяем натяжной ролик при вращении он не должен издавать посторонних шумов. Для замены ремня генератора на Калине придется снять опору двигателя, перед этим демонтировав защиту и поддомкратив силовой агрегат.

• Снимаем верхнею защитную крышку ремня ГРМ открутив четыре болта (шестигранник на 5).

Выставляем верхнею мертвую точку

• Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на шкиве распредвала и защитном кожухе ремня ГРМ.

Обязательно вращайте коленчатый вал по часовой стрелки, в противном случае будет приложено повышение усилие к деталям механизма газораспределения.

• Откручиваем болт шкива привода вспомогательных агрегатов (в простонародии – коленвала). Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт. В книгах по ремонту советуется еще и вскрыть заглушку на картере сцепления и совместить метки на маховике, но это абсолютно бесполезная процедура. Во первых маховик просто могли поставить не по меткам например при замене сальника коленвала а во вторых что бы обеспечить доступ к этой метке необходимо снять корпус воздушного фильтра с гофрой. И зачем нам эти лишние операции?

Важно! Никогда не срывайте болт коленвала стартером.

• Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ремня ГРМ и снимаем ее.

• Снимаем защитную шайбу.

ЕЩЁ

Что делать если не закрывается задняя или передняя дверь на Лада Веста

• На зубчатом шкиве коленчатого вала должна быть совмещены метки с отливом масляного насоса.

• Хвала конструкторам АвтоВАЗа, наконец то на двигателях Lada Kalina 2 появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Замена помпы

• Для замены помпы нам нужно снять шкив распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его. При обнаружении следов износа на шкиве распределительного вала его лучше заменить.

• Три болта долой и помпу в замену (шестигранник на 5). Зеленой стрелкой указано отверстие под болт натяжного ролика.

• Поменяв водяной насос приступаем к следующему этапу.

Установка нового ремня ГРМ

• Ставим на место кожух и шкив распредвала.
• После чего следует проверить совпадение всех меток, о них говорилось выше.
• Ставим натяжной ролик, но болт не затягиваем.
• Одеваем новый ремень, соблюдаем направление вращения, сначала на шкив коленвала, шкив распредвала, натяжной ролик и помпу, последнее можно поменять местами.

Следим что бы нисходящая ветвь ремня была натянута.

• Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

• … до момента совпадения меток на нем и затягиваем болт.

• Проворачиваем коленвал два оборота убеждаемся что поршня не встречаются с клапанами и снова проверяем совпадение меток и натяжку ремня.

• Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим.

Проще некуда, данную процедуру можно выполнить своими руками в полевых условиях, без обращения в автосервис. А вообще мне очень нравится Калина, простая в ремонте, дешевые запчасти, неприхотливая в эксплуатации, что еще для счастья надо?

Видео замены ремня ГРМ на Калине 2

Удачи на дорогах. Ни гвоздя, ни жезла!
