Лада Х-Рей. Замена топливного фильтра
В соответствии с регламентом технического обслуживания замену топливного фильтра проводим через каждые 30 тыс. км пробега.
Если автомобиль эксплуатируется в условиях большой запыленности или при низком качестве топлива, замену фильтра необходимо проводить чаще, чем указано в регламенте. Работу выполняем на смотровой канаве или эстакаде.
Топливный фильтр установлен снизу автомобиля в углублении днища над дополнительным глушителем системы выпуска отработавших газов.
Топливо в системе питания (при включенном зажигании и некоторое время после его выключения) находится под давлением. Поэтому, если замену фильтра выполняем сразу же после поездки или после включения зажигания, в системе питания необходимо сбросить давление топлива. Если же зажигание не включалось в течение суток и более, давление топлива в системе, как правило, отсутствует. Это можно проверить, отвернув колпачок штуцера топливной рампы и нажав на стержень золотника (см. «Система питания», с. 123).
При замене фильтра нужно учитывать, что он расположен ниже топливного бака и при демонтаже фильтра топливо может самотеком вытекать из бака через отсоединенную трубку. Поэтому подставляем под фильтр емкость для сбора топлива.
Для сброса давления в системе снимаем облицовку левой передней боковины (см. «Снятие контроллера», с. 115).
Нажав на два фиксатора, разъединяем колодку соединения жгута проводов системы управления двигателем и заднего жгута проводов.
Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 2-3 с. После этого давление в системе питания будет сброшено.
Ключом «на 10» ослабляем затяжку болта хомута крепления топливного фильтра.
Придерживая ключом «на 19» корпус топливного фильтра за шестигранник, ключом «на 17» отворачиваем штуцер трубки подвода топлива к фильтру.
Выводим наконечник трубки из фильтра и во избежание утечки топлива из бака надеваем на наконечник колпачок штуцера прокачки тормозного механизма.
Аналогично отворачиваем штуцер наконечника трубки подвода топлива к рампе.
. и выводим наконечник трубки из фильтра.
Сдвигаем фильтр вперед и вынимаем его из хомута.
Сливаем оставшееся в фильтре топливо в емкость.
Новый фильтр устанавливаем в обратной последовательности.
Стрелка на корпусе фильтра должна быть ориентирована по направлению движения топлива (к передней части автомобиля).
Перед соединением топливных трубок с фильтром проверяем состояние.
.. .уплотнительных резиновых колец, расположенных на наконечниках трубок.
При повреждении кольца (разрывы, трещины, замятия) или потере им эластичных свойств заменяем кольцо. После установки фильтра соединяем колодку соединения жгута проводов системы управления двигателем и заднего жгута проводов. Включаем зажигание и проверяем герметичность соединений.
Топливный фильтр лада х рей где находится
ВНИМАНИЕ! В связи с резкими изменениями цен у поставщиков: Цены проверяются и подтверждаются менеджером после оформления заказа.
Хочу оформить заказ, перезвоните мне!—> Внимание акция!
До 31.12.2019 для заказов суммой от 3.000р
по предоплате доставка Почтой бесплатно!
Внимание!
В Москве доступна услуга по установке
товаров
- Книги по ремонту
- Доставка и оплата
- Установка и сервис
- Копилка знаний
- Гарантия
- Отзывы
- Контакты / Пункты выдачи
0 руб.
- Общий Каталог
- Наклейки / пленка
- Запчасти Б/У
- Подкраска
- Кожа Рулит
- Полезные товары
- Для дома и дачи
- В дорогу и для гаража
- Для бездорожья
- Для рыбалки
- Складная мебель
- Дрофа-Медиа
- Матрешки
Где находится топливный фильтр на Lada Vesta и XRAY
Традиционно на автомобилях LADA для очистки бензина используется два топливных фильтра. Фильтр грубой очистки (сеточка) и тонкой очистки. На автомобилях Lada Vesta и XRAY оба фильтующих элемента находятся в модуле электробензонасоса. Разбираемся, можно ли их заменить, и как часто это следует делать.
Lada XRAY и Lada Largus собираются на одной производственной линии B0. Поэтому оба автомобиля с технической точки зрения очень похожи. Изучив их более детально, можно заметить, что на обоих моделях установлен один и тот же топливный насос (см. бензонасос Лада Ларгус). Его артикул 172022047R, он также используется на Renault Logan и Sandero.
На Lada Vesta установлен другой модуль электробензонасоса, его каталожный номер 21800113900900 или 8450008680. Но его конструкция аналогичная. То есть, оба фильтра (грубой и тонкой очистки) встроены в топливный модуль (бензонасос).
Можно ли заменить топливный фильтр на Lada Vesta и XRAY?

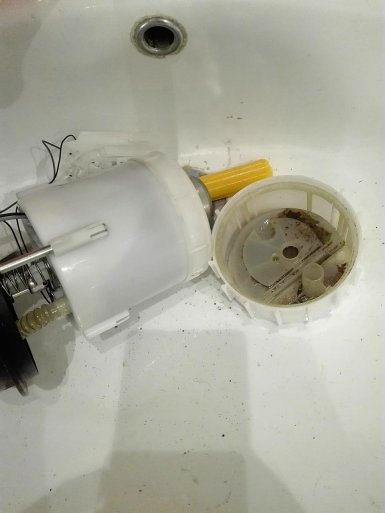

- Фильтр тонкой очистки выполнен из бумаги и установлен в топливный модуль. Меняют его вместе с бензонасосом в сборе.

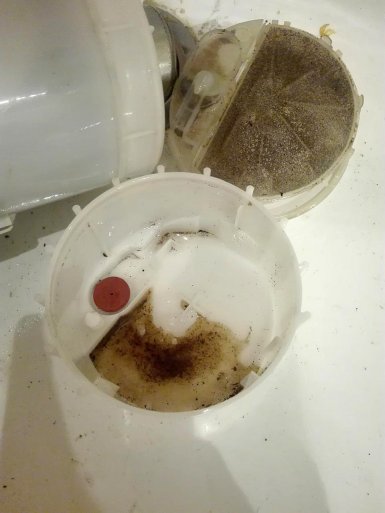

- Фильтр грубой очистки (сеточка) тоже стоит в топливном модуле. Сеточку можно менять, либо просто чистить от грязи (см. как снять сетчатый фильтр бензонасоса на Весте).
Согласно регламенту ТО (Vesta и XRAY) топливный модуль рассчитан на весь срок службы.
Чтобы продлить срок службы топливного фильтра, старайтесь заправляться на проверенных заправках.
Напомним, встроенные фильтры в топливный модуль — это главная отличительная особенность топливной системы Весты и XRAY. Кстати, чтобы защитить бензобак можно установить крышку с замком или электрозамок.
Кратко о чем эта статья: Где находится топливный фильтр на Lada Vesta и XRAY
Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл dustershop77@yandex.ru.Топливная система Лада XRAY: особенности конструкции
Топливная система Lada XRay отличается от аналогичных систем других автомобилей Лада (например, Гранты, Калины или Приоры) и больше похожа на конструкцию Renault Logan 2009 года. Например, у Лада Икс Рей отсутствует выносной топливный фильтр, который все привыкли видеть возле бензобака.
Рассмотрим все особенности топливной системы новинки АвтоВАЗа.
Элементы системы питания Lada XRAY: 1 – труба наливная топливного бака; 2 – бак топливный; 3 – трубка паропровода задняя; 4 – трубка топливного трубопровода задняя; 5 – трубка топливного трубопровода; 6 – трубка паропровода; 7 – трубка переднего топливного трубопровода; 8 – рампа форсунок; 9 – трубка передняя топливного трубопровода; 10 – адсорбер; 11 – трубка паропровода передняя; 12 – трубка паропровода от адсорбера к клапану продувки адсорбера; 13 – клапан продувки адсорбера; 14 – трубка паропровода от клапана продувки адсорбера к модулю впуска.
Статьи о семействе автомобилей Лада Х Рей
Топливный бак выполнен из специальной пластмассы и подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина выведена на правую сторону автомобиля и закрыта пробкой.

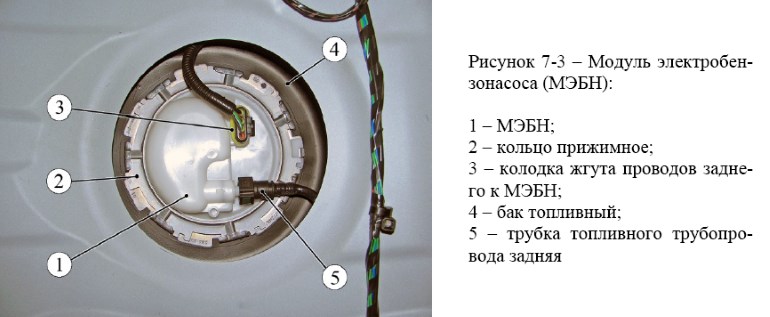

Топливный насос установлен в бензобаке. Для доступа к нему необходимо поднять подушку заднего сиденья. На входном патрубке топливного насоса установлен сетчатый фильтр. Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива (установлен в крышке) в единый узел — топливный модуль (электробензонасос). Топливо из насоса (через выходной патрубок) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу. Избыточное количество топлива стравливается через регулятор давления в бак.
Регулятор давления топлива — перепускной клапан, который поддерживается в системе рабочее давление, необходимое для правильной работы системы впрыска (см. как проверить давление топлива).
Топливный фильтр на Лада Икс Рей выполнен из бумаги и установлен в топливный модуль (то есть фильтр не выносной, как на других моделях Лада). Чтобы его заменить, требуется снимать и разбирать топливный модуль. Когда его менять? Согласно регламенту ТО он рассчитан на весь срок службы.
Статьи о Лада Х Рей

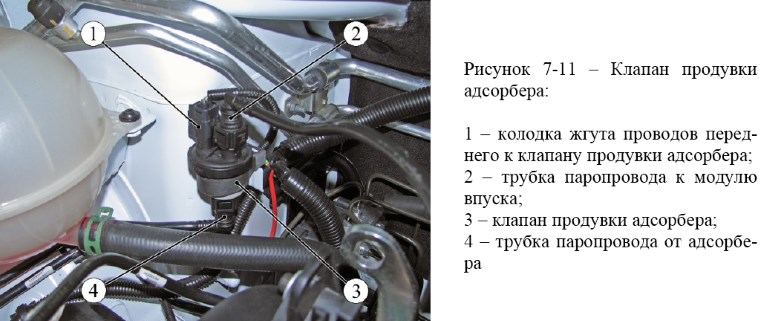

Новинки АвтоВАЗа оборудованы системой улавливания паров топлива. Надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из адсорбера(емкость, где пары бензина поглощаются активированным углем), клапана продувки адсорбера, соединительных трубок и шлангов. Адсорбер закреплен под передним правым крылом автомобиля.
Пробка заливной горловины имеет два клапана: один для аварийного сброса давления паров топлива из бака (при повышении температуры окружающего воздуха), а другой — для поступления воздуха из атмосферы при расходовании бензина из бака (исключает возникновение сильного разрежения в баке).
Пост опубликован: 21.12.2016
Можно ли заменить топливный фильтр на Lada Vesta и XRAY?
Традиционно на автомобилях LADA для очистки бензина используется два топливных фильтра. Фильтр грубой очистки (сеточка) и тонкой очистки. На автомобилях Лада Веста и XRAY оба фильтующих элемента находятся в модуле электробензонасоса. Разбираемся, можно ли их заменить, и как часто это следует делать.
Lada XRAY и Lada Largus собираются на одной производственной линии B0. Поэтому оба автомобиля с технической точки зрения очень похожи. Изучив их более детально, можно заметить, что на обоих моделях установлен один и тот же топливный насос (см. бензонасос Лада Ларгус). Его артикул 172022047R, он также используется на Renault Logan и Sandero.
На Лада Веста установлен другой модуль электробензонасоса, его каталожный номер 21800113900900 или 8450008680. Но его конструкция аналогичная. То есть, оба фильтра (грубой и тонкой очистки) встроены в топливный модуль (бензонасос).
Можно ли заменить топливный фильтр на Lada Vesta и XRAY?
Фильтр тонкой очистки выполнен из бумаги и установлен в топливный модуль. Меняют его вместе с бензонасосом в сборе.

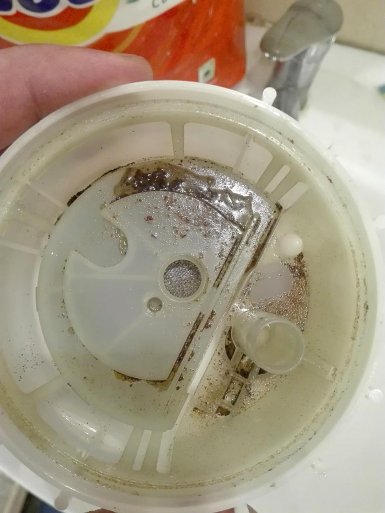

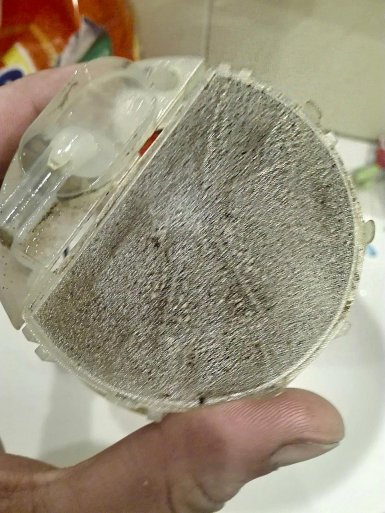

Фильтр грубой очистки (сеточка) тоже стоит в топливном модуле. Сеточку можно менять, либо просто чистить от грязи (фото выше).
Согласно регламенту ТО (Vesta и XRAY) топливный модуль рассчитан на весь срок службы.
Чтобы продлить срок службы топливного фильтра, старайтесь заправляться на проверенных заправках.
Напомним, встроенные фильтры в топливный модуль — это главная отличительная особенность топливной системы Весты и XRAY.
Пост опубликован: 17.09.2017
