Как снять подшипник с колеса мотоцикла

Замена подшипников колеса мотоцикла

Итак, давайте рассмотрим, как без лишних действий в домашних условиях качественно и правильно заменить подшипники колес с соблюдением правил безопасности, а так же, не повредив своими действиями других частей мототранспорта.

Оглавление:

• Подготовка к ремонту
• Установка мотоцикла на рабочее место
• Снятие заднего колеса
• Снятие переднего колеса
• Снятие колеса коляски
• Снятие ступичных подшипников
• Установка ступичных подшипников
• Установка колеса на место

Выполним замену подшипников на примере мотоцикла ИЖ. Сразу можно отметить, что все модели и модификации этой марки мотоцикла идентичны в плане колесной базы, не зависимо от года выпуска. Сначала давайте разберем, из чего состоит колесо.

В колесную базу мотоцикла входят:

• ступица с тормозным барабаном;
• обод;
• набор спиц и покрышка с камерой. Cтандартом более новых моделей является 18 радиус, на ранних моделях встречается и 19-тый радиус колес.

Важно знать, что подшипники идут на колеса 203 размера, по два на одно колесо.

Подготовка к ремонту

Приступая к работе, изначально подготовьте место, где будете производить разборку своего любимца. Хорошо промойте место, где будете ставить мотоцикл, чтобы лишние предметы и грязь не мешали вам выполнять дальнейшие действия. Также вам нужно помыть мотоцикл перед разборкой, хотя многие этого не хотят делать, но для своего же удобства и комфорта снятия запчастей транспорта это необходимо сделать.

Для разборки мотоцикла нужно подготовить нужный инструмент, без которого невозможно выполнить замену подшипников.

Инструменты, которые потребуются для работы с советским мотоциклом ИЖ:

• отвертка крестовая;
• отвертка плоская;
• молоток;
• деревянный брусок;
• ключи рожковые на 10,12.13,14,17,19,22,24,27;
• пассатижи;
• пробой.

Еще вам потребуется смазочное масло. Можно использовать обычное дизельное для смазки болтов и при сборке; солидол или литол-24 — для пропитки нового подшипника. Возможно пригодится раскоксовка WD-40 (либо аналогичная проникающая смазка) для удаления ржавчины с болтов, которые трудно откручиваются.

Установка мотоцикла на рабочее место

Как только вы полностью подготовились к разборке, начинайте с постановки мотоцикла на поперечную подножку, предварительно отсоединив коляску, если она у вас есть. Данное действие производится исключительно для удобства ремонта, поэтому, если по каким-то причинам отсоединять коляску не хочется или не предоставляется возможным, можно произвести замену подшипников вместе с ней.

Перед ремонтом мотоцикла его необходимо поставить на поперечную подножку

Если у вас отсутствует центральная подножка, то установите под раму в районе двигателя, брус (пенек) для подстраховки аппарата, дабы при снятии колеса он не упал на переднюю вилку или заднюю подвеску, в зависимости от того, какое колесо вы снимите. Падением или нагрузкой на ходовую часть можно ее повредить, что в дальнейшем только усложнит вам ремонт как материально, так и физически.

Снятие заднего колеса

Переходим к снятию заднего колеса. Снимаем сидение, нажав на рычажок, который находится в передней части основания сидения, открываем его и видим, что к нему подходят провода, соединенные на фишках, которые идут к вмонтированному в пенал стоп-сигналу, находящемуся сзади. Отсоединяем их, и, оттягивая сиденье движением назад, снимаем сидение вместе с крылом рамы.

Снятие сидения с мотоцикла ИЖ

Теперь нам ничего не мешает. Приступаем к ослаблению барабана, натяжных болтов с ушками, которые находятся с двух сторон колеса и затянуты болтом (осью), затем осторожно выбиваем саму ось и вынимаем ее, после чего гайку накручиваем обратно на болт и кладем в чистый коробок или тряпочку. Туда же кладем распорную втулку. Не забывайте о том, что резьба везде левая, то есть откручивается по часовой стрелке.

Процесс демонтажа оси мотоцикла ИЖ

Снимаем колесо, приподняв его вверх и, медленно раскачивая, движениями влево-вправо вынимаем из барабана. Барабан можно оставить на подвеске, если он у вас не требует никаких вмешательств.

Снятие заднего колеса

Снятие переднего колеса

Снимая переднее колесо, достаточно отпустить болт, который удерживает ось на пере вилки, а после вывернуть саму ось. Затем демонтируем крышку тормозного барабана. Все тросы, подходящие к ней, отсоединять не стоит.

Снятие оси переднего колеса мотоцикла ИЖ

Снятие колеса коляски

1 — передняя регулируемая тяга; 2 — средняя регулируемая тяга крепления; 3 — задний цанковый зажим; 4 — передний цанговый зажим

Снятие колеса на коляске также не займет много времени. Рекомендуется снять коляску с мотоцикла, а затем производить ремонт. Для этого нужно открутить два болта нижних кулачков крепления (на рисунке — 3 и 4), которые при отворачивании ослабляются и дают возможность выйти из зацепления.

Также нужно открутить две регулирующие тяги (на рисунке — 1 и 2), которые идут к верхней части рамы. Крепятся они болтами, заходящими в специальные уши. Открутив нижние, а затем и верхние тяги, просто отводим коляску в сторону.

При этом действии мотоцикл должен быть установлен на поперечную подножку во избежание падения. Его также можно подпереть другим удобным предметом, если подножки нет, либо же просто поставить мотоцикл на скорость, и, приподняв коляску, подставить пень — в дальнейшем это обеспечит безопасное снятие колеса.

Для того чтобы открутить гайку оси, нужно вытащить шплинт. Только после этого откручиваем и снимаем колесо. Ось вместе с барабаном и тормозными колодками остается на месте. Во избежание потери гайки, накручиваем её обратно на ось.

Снятие колеса коляски мотоцикла ИЖ

Снятие ступичных подшипников

Само колесо разбираем в такой последовательности:

открутив корпус сальника, снимаем крышку (декоративную) и шайбу;

При помощи семейного ключа снимаем корпус сальника (в нём будет первая шайба), затем снимаем декоративную крышку, если она имеется

• осторожно выбиваем подшипник.

Левый подшипник впрессовывается через отверстие правого с помощью выколотки и молотка.

Вынув распорную втулку, выбиваем правый подшипник осторожными ударами молотка по деревянному бруску, который должен с легкостью входить в основу колеса (посадочное место подшипника). Можно использовать и пробой или металлическую трубку, но главное при этом — не повредить место посадки, так как потом уже будет тяжело что-то исправить.

Выбиваем первый подшипник, затем переворачиваем колесо и выбиваем второй подшипник

Важный фактор при эксплуатации мотоцикла — нужно постоянно следить за натяжкой спиц, так как это является первой причиной быстрого износа ступичного подшипника. Подтяжку можно осуществлять без снятия колеса специальным ключом.

После того, как вы все разобрали, приступайте к чистке всех частей, которые были сняты, кроме старых ненужных подшипников (их можно отложить в сторону или просто выбросить). Следует тщательно протереть все посадочные места и не допускать в последующей сборке попадания грязи, пыли, так как это повлечет за собой ускоренный процесс износа деталей.

Установка ступичных подшипников

Запрессовывание подшипников производится в обратной последовательности, но здесь есть свои нюансы. Действовать нужно более ответственно, так как работоспособность и долговечность будет зависеть от того, насколько вы все сделаете правильно.

• ставим правый подшипник (предварительно смазав его литолом-24);

Запрессовываем первый подшипник. Для этого кладём на него сверху старый ненужный подшипник и аккуратно бьём по нему молотком (как на рис. ниже)

• вставляем распорную втулку;

С обратной стороны колеса вставляем распорную втулку

• ставим левый подшипник, также хорошо смазываем;

Процесс запрессовки новых подшипников

• ставим шайбу ступицы и стопорим ее, ставим стопорное кольцо;

• ставим декоративную крышку и шайбу;
• ставим сальники;
• закручиваем корпус сальника.

После того, как подшипники на месте, переходим к заключающему процессу.

Установка колеса на место

От последствия данной операции зависит, сколько раз вы будете крутить гайки. Как правило, все спешат затянуть тормозной барабан — этого делать не стоит.

Так вот, первым делом, конечно же, заводим наше колесо в барабан, затем болтом нужно попасть во все нужные отверстия и подтянуть гайкой. Теперь приступаем к натяжению цепи специальными натяжными болтами. Она не должна быть сильно перетянута, но и послаблена тоже, так как будет быстро растягиваться и в конце концов может слететь на ходу. Удостоверившись, что цепь натянута правильно и колесо стоит ровно (смотрите соответственно подвески), приступайте к затяжке барабана, затем затягивайте колесо. Ну и самый последний момент — ставите сиденье, не забывая подключить проводку, и снимаете мотоцикл с подножки.

На этом ваш ремонт окончен. При всем этом не забывайте следить за натяжкой спиц и не допускайте, чтобы колесо было спущено.

MrPodshipnik

Ознакомившись с данной статьей, вы без проблем сможете своими руками выполнить замену подшипника переднего колеса на мотоцикле ИЖ.

В зависимости от эксплуатации мотоцикла, иногда возникает необходимость в замене износившегося подшипника переднего колеса.

• Каким же образом самому произвести замену детали мотоцикла?
• Подготавливаемся к ремонту
• Демонтаж колеса переднего ИЖа
• Выпрессовка подшипников ступицы
• Монтаж детали
• Видео: как поменять подшипник переднего колеса Иж
• Фото по теме

Каким же образом самому произвести замену детали мотоцикла?

Правильность замены подшипника зависит от многих условий.

Особенно если вы выполняете ремонт дома у себя в гараже.

Можно произвести ремонт на станции технического обслуживания. Однако потребуется потратить деньги.

Не факт, что ремонт будет произведен качественно.

Примите решение сделать ремонт и замену подшипников самостоятельно.

Для этого произведите диагностику выхода из строя подшипников.

Сделайте это следующим образом:

Садитесь за руль вашего мотоцикла и наберите скорость по прямой ровной дороге.

Держите руль прямо.

Если колесо виляет в разные стороны, то это первый признак выработки деталей в подшипниках.

Появится дисбаланс в переднем колесе – второй признак неисправности изделия.

Теперь на скорости прислушайтесь.

Услышите скрежещущий звук, свист, вой – вы на правильном пути – необходим ремонт и замена.

Для большей уверенности установите мотоцикл на подставку.

Вручную прокрутите колесо. Убедитесь, что вы не ошиблись в своем первом освидетельствовании.

Скрежет, царапание слышны при вращении его.

Пошатайте в разные стороны перпендикулярно оси вращения.

Сделайте это, чтобы удостовериться в наличии люфта в подшипнике.

Почувствуете люфт – однозначно нужно менять.

Подготавливаемся к ремонту

Колесная база мотоциклов ИЖ всех моделей похожа.

И это совершенно не зависит от даты произведенного изделия.

Узел колеса состоит:

— покрышки и камеры.

На новых моделях изменен радиус. Его №18, вместо старых моделях №19.

Для информации вам скажу, что подшипники №203 необходимо устанавливать по две штуки на колесо.

Вам необходимо ознакомиться с чертежом или эскизом узла, который вы собираетесь разбирать.

Установите на ровное место ваш мотоцикл.

Предварительно его вымойте и вытрите.

Подготовьте приспособления и инструмент по следующему перечню:

— молоток, отвертки (крестовые и плоские);

— набор ключей и головок;

— проникающая, смазывающая жидкость ВД40 (вэдэшка);

Необходимо купить подшипник новый.

Сделайте это в специализированном магазине или через интернет.

Если будете покупать в магазине – покажите старый подшипник продавцу, и он подберет вам необходимую деталь.

При заказе через интернет-магазин озвучьте номер подшипника или марку мотоцикла.

Старайтесь выбирать не сильно дорогие детали. По качеству они ненамного будут больше времени эксплуатироваться, чем дорогие аналоги.

Демонтаж колеса переднего ИЖа

При помощи поперечной подножки установите мотоцикл.

Имея в наличии коляску – необходимо отсоединить ее.

Предположим, у вашего мотоцикла нет подножки.

Подложите под него старое колесо или деревянный пень.

Это необходимо для страховки и также во избежание поломки вилки.

Отворачиваем болт, которым крепиться ось вилки спереди.

Выворачиваем до упора в любую сторону ее.

Необходимо демонтировать барабанную крышку тормоза.

Не нужно заморачиваться и отсоединять трос, который подходит к ней.

Далее ослабьте гайку болта, который стягивает колесную ось.

Вывернем ось с левой стороны при этом нужно вращать с право налево.

Снимаем саму ось.

Кладем колесо на ровную поверхность.

Выпрессовка подшипников ступицы

Отвинчиваем крышку, которая закрывает сальник;

Многофункциональным ключом выкручиваем корпус, под которым находиться сальник.

Круглогубцами удаляем кольцо стопорное.

Вынимаем шайбу, которая находится в ступице.

Аккуратно производим выбивку подшипника.

Деталь с левой стороны удаляем посредством молотка и вставки металлической.

Произведя демонтаж втулки распорной, выпрессовываем изделие, находящиеся с правой стороны.

Это делаем деревянным бруском, по диаметру проходящим через колесное отверстие.

Деревянный брусок, возможно, заменить любой мягкой металлической трубой. Самое главное, чтобы вы не повредили внутреннюю часть ступицы.

Если вы ее повредите, то потом нужно будет заменить весь узел.

Для информации скажу вам, чтобы следили за натяжением спиц. Так как при неправильном натяжении, ступичный подшипник выйдет из строя значительно раньше. Это делается спецключом. Колесо снимать не нужно.

Когда вы закончили с извлечением подшипников выполните следующее.

Очистите посадочное место для нового изделия, от грязи, ржавчины и пыли.

Промойте керосином или соляркой.

Вытрите тряпкой насухо.

Следите, чтобы вместе со смазкой не попал песок или грязь.

Монтаж детали

Для того, чтобы установить подшипники, нужно выполнить следующие действия:

— необходимо сперва запрессовать подшипник с правой стороны. Смажьте его литолом 24;

— далее ставим на место втулку распорную;

— смазанный другой подшипник устанавливаем с левой стороны;

— подлаживаем ступичную шайбу и стопорим ее при помощи стопорного кольца;

— закрываем декоративной крышкой;

— прикручиваем корпус, который закрывает сальник.

Все вы установили подшипники.

Теперь необходимо смонтировать колесо на вилку.

От того как вы правильно это сделаете, будет зависеть время окончательного монтажа.

Не делайте ошибку начинающего мотоциклиста.

Не нужно спешить затягивать барабан тормоза.

Когда вы установили колесо и закрепили гайкой через болт, нужно натянуть цепь.

Для этого используются специальные натяжные болты.

Цепь должна быть оптимально натянута. Ослабленная цепь может слететь.

Сильное натяжение цепи чревато быстрым износом подшипников.

Проверив, правильность натяжения цепи и установки колеса приступаем к дальнейшим действиям.

Нужно затянуть барабан, а затем тоже сделать с колесом.

Подключаем электрическую проводку.

Ставим на место сиденье.

Ваш железный конь готов к эксплуатации.

Все, вы справились с поставленной задачей по замене подшипников переднего колеса на мотоцикле ИЖ, благодаря прочитанной настоящей статье.

И не потратили для этой цели ни копейки.

Если же у вас все равно возникнут вопросы при ремонте и замене деталей, можете смело обращаться ко мне в комментарии.

Обязательно найду время и отвечу на все ваши вопросы и помогу советом.

И заметьте совет, вы получите совершенно бесплатно.

Видео: как поменять подшипник переднего колеса Иж

Фото по теме

Êîëåñî ëèòîå ïåðåäíåå ìîòîöèêëà ÈÆ

• Как своими руками заменить подшипник на передней ступице ВАЗ 2110(десятке), ВАЗ 2111. ВАЗ 2112
• Ремонт переднего ступичного подшипника FORD FOCUS 2 своими силами
• Ремонт и замена подшипника передней ступицы Шевроле Лачетти
• Инструкция замены подшипника задней ступицы Renault Daster 4х4 своими руками
• Как заменить подшипник передней ступицы на Ладе Гранте

Замена Подшипников Колеса Эндуро

Подшипники колеса меняются парой, когда выходит из строя хотя бы один. Износ определяется люфтом колеса при осевых или радиальных нагрузках. Срок службы подшипника зависит не только от качества изготовления и наличия пыльников, но и от своевременного обслуживания. Процедура замены несложная, а со специальным инструментом очень простая. Ниже некоторые моменты и тонкости процесса, а также подробное видео замены подшипников переднего колеса на Yamaha WR450F.

Замена Подшипников Колеса Эндуро

Как снять подшипник с колеса мотоцикла

Проект продается, 60 000 USD bikepost.ru@gmail.com

сейчас на сайте 471 человек

Honda AX-1 NX250 1988

Последний раз был на сайте 452 дня и 7 часов назад

Honda AX-1 NX250 1988 → Как быстро снять подшипники колеса молотком и отверткой.

Нужно было мне на моем AX-1 поменять подшипники в переднем колесе, делал впервые. Почитал тырнет как это делают, съемники, стучат по внешней обойме, греют… Не долго думая сделал куда проще.

В процессе фото не делал, марать мобилку маслом было не охота.
Схема ступицы мотоколеса. Как видно, в колесе есть втулка между двух подшипников. Она то нам и понадобится в процессе, хотя ее лучше заменить трубой подходящего диаметра.

Поскольку подшипники все равно в помойку, одному из них просто разламываем сепаратор, например, отверткой, шарики спихиваем друг к другу, внутренняя обойма вынимается.

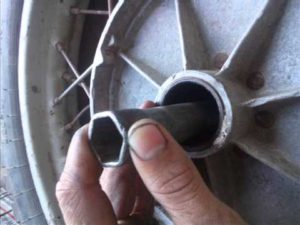

Отлично. Теперь берем головку подходящего размера (или трубу вместо втулки) и выбиваем другой подшипник через втулку. Потом собираем сломанный подшипник обратно, примерно распределив его шарики по окружности, переворачиваем колесо и точно так же выбиваем сломанный подшипник. Всё. Делов на 5 минут.
