Электромагнитный клапан для чего нужен в машине

  • автор:

Клапан электромагнитный

Функции и роль электромагнитного клапана в автомобиле

Электромагнитный клапан (э/м клапан) — устройство управления и коммутации потоков газов и жидкостей в различных системах транспортных средств; жидкостный или газовый клапан, запорный элемент которого имеет привод от встроенного или вынесенного электромагнита.

В любом транспортном средстве есть множество систем, в которых необходимо управление потоками жидкостей и газов: системы питания двигателя, стеклоомывателя, в пневматических системах, в предпусковых подогревателях и т.д. Наиболее часто в этих системах находят применение электромагнитные клапаны. Данные устройства позволяют автоматизировать системы управления узлами и агрегатами, они просты и могут работать с высокой точностью — за счет всего этого они и получили широкое распространение.

Однако выход клапана из строя может нарушить работу всего автомобиля, поэтому данная деталь нуждается в скорейшей замене. Купить электромагнитный клапан для ремонта отечественного автомобиля ВАЗ 2103, 2108, 2110 можно у нас на сайте. Мы продаем запчасти крупным и мелкооптовым поставщикам запчастей.

Прежде, чем делать покупку, необходимо разобраться в существующих типах автомобильных электромагнитных клапанов, их устройстве и применяемости.

Типы и применяемость клапанов с электромагнитным приводом

Применяемые на транспортных средствах электромагнитные клапаны подразделяются на несколько типов по рабочей среде и числу коммутируемых потоков, принципу работы, назначению, применяемости и некоторым иными особенностям.

Все электромагнитные клапаны можно разделить на три категории по рабочей среде:

  • Жидкостные (гидравлические);
  • Газовые (пневматические);
  • Универсальные — могут работать либо с жидкими, либо с газообразными средами.

Устройства первого типа применяются в системах, в которых циркулируют жидкости, на автомобилях устанавливается большое число таких клапанов:

  • Топливные клапаны основной системы питания — для подачи топлива, специальные детали дизельных двигателей, клапаны системы экономайзера принудительного холостого хода (ЭПХХ) карбюраторов бензиновых двигателей и т.д.;
  • Топливные клапаны вспомогательных систем — электрофакельного устройства, предпускового подогревателя и прочих;
  • Клапаны стеклоомывателя;
  • Клапаны климатических систем — штатного или дополнительного отопителя, кондиционера;
  • Клапаны гидравлических систем;
  • Клапан гидравлического привода вентилятора охлаждения (в двигателях с приводом вентилятора от гидравлической муфты).

Устройства второго типа применяются в тех системах, где рабочей средой являются газы:

  • Клапаны управления пневмосистемой транспортного средства;
  • Клапаны вспомогательных пневматических систем управления различными агрегатами транспортного средства — межосевого дифференциала, делителя передач, управления самосвальной платформой и другими агрегатами;
  • Клапаны управления противоугонных средств в пневматических системах;
  • Топливные клапаны в автомобилях с газобаллонным оборудованием;
  • Клапаны моторного тормоза;
  • Клапан ЭПХХ с пневматическим управлением;
  • Клапаны управления систем экологии двигателя — вентиляции картера, улавливания паров бензина, рециркуляции выхлопных газов и других.

Устройства третьего типа являются универсальными, они обычно используются во вспомогательных системах транспортных средств. Например, на грузовых автомобилях одна модель клапана находит применение в жидкостном контуре отопителя, в системе пневматического моторного тормоза и в пневматических системах управления различным оборудованием.

Клапаны всех типов делятся на две группы по количеству коммутируемых потоков:

  • Двухходовые — управляют одним потоком газа или жидкости, обеспечивая его открывание или перекрытие. В клапане присутствует два патрубка или присоединительных штуцера для установки в разрыв потока;
  • Трехходовые — управляют одним потоком газа или жидкости, разделяя его на два потока и обеспечивая их открывание или перекрытие в разнообразных комбинациях. В таком устройстве присутствует три патрубка или присоединительных штуцера.

Для обоих типов клапанов предусмотрено два основных состояния:

  • Нормально открытые (НО) — клапан без подачи напряжения открыт;
  • Нормально закрытые (НЗ) — обесточенный клапан перекрыт.

Двухходовые агрегаты принимают только одно из этих состояний и переходят между ними при подаче напряжения и обесточивании. Трехходовые клапаны обычно выполнены таким образом, что коммутируемые ими потоки всегда находятся в противоположных состояниях, но существуют и клапаны с независимым управлением потоками — они оба одновременно могут открываться и закрываться.

Наконец, все автомобильные э/м клапаны разделяются на две категории по назначению:

  • Управляющие клапаны — для штатного управления потоками рабочих сред;
  • Аварийные клапаны — для автоматического открытия или закрытия потока при возникновении нештатных ситуаций.

К первой категории относятся клапаны, участвующие в нормальной работе систем — обеспечивают подачу топлива, воды, воздуха или иных сред к управляемым узлам и агрегатам. Ко второй группе относятся устройства, которые предотвращают аварию или снижают ее негативные последствия — стравливают избыточное давление, отключают неисправные контуры и оборудование, и т.д.

В отдельную категорию выделяются э/м клапаны с возможностью ручного управления — в них предусмотрен ручной привод, который позволяет переводить клапан в то или иное положение в зависимости от текущего режима работы агрегата или в случае поломок.

Конструкция и принцип действия автомобильных электромагнитных клапанов

Прежде всего, следует отметить, что клапаны, в отличие от кранов, могут принимать только два положения — открыто или закрыто. Переход между этими положениями должен выполняться быстро, а промежуточных положений не предусмотрено — все это обуславливает те конструктивные особенности, которые имеют электромагнитные клапаны.

В любом э/м клапане можно выделить два связанных узла:

  • Механический клапан с запорным элементом той или иной конструкции, подключаемый к управляемой системе:
  • Управляющий клапаном электромагнит (соленоид), подключаемый к электросистеме автомобиля.

Основу устройства составляет клапан, выполненный в пластиковом или металлическом корпусе с полостями, каналами и патрубками (штуцерами). В корпусе клапана на седло опирается запорный элемент, в качестве которого может выступать:

  • Диафрагма (мембрана) — плоская эластичная пластина, которая закрывает впускной и выпускной каналы;
  • Золотник — стержень с проточками и каналами, который может закрывать или перераспределять несколько потоков жидкости/газа (в золотниковых клапанах седла как такового нет);
  • Поршень — плоский или цилиндрический поршень, закрывающий один или сразу оба канала.

При этом в одном клапане может быть один (обычно у двухходовых), два (у трехходовых клапанов) и более управляющих элемента с единым приводом. Наиболее часто автомобильные двухходовые клапаны строятся на основе мембраны и поршня, а трехходовые — на основе золотника. На корпусе клапана могут предусматриваться винты и другие регулировочные элементы.

Над клапаном располагается электромагнит с подвижным подпружиненным якорем, который жестко соединен с запорным элементом. В некоторых устройствах клапан расположен непосредственно внутри соленоида, что помогает снизить габариты. На соленоиде или корпусе клапана располагается стандартный разъем с ножевыми или штырьковыми контактами, либо с индивидуальными разъемами на проводниках.

Работает данная деталь просто: в обесточенном состоянии клапан нормально открыт или закрыт, при подаче тока на соленоид его якорь втягивается и поднимет запорный элемент — клапан переводится в другое состояние или перераспределяет потоки рабочей среды; при снятии напряжения якорь электромагнита освобождается, и запорный элемент клапана занимает предыдущее положение. Управление клапаном может быть как ручным (с помощью соответствующих кнопок), так и автоматическим в зависимости от управляемой системы.

Соленоидный клапан

Электромагнитный (соленоидный) клапан

Электромагнитный (соленоидный) клапан — это устройство для управления рабочей средой под давлением в трубопроводе. Его действие заключается в том, чтобы открывать / закрывать проходное отверстие плунжером, на который воздействует магнитное поле электромагнитной катушки или усилением за счет давления рабочей среды и мембраны.

Принцип действия электромагнитного (соленоидного) клапана

Клапан оснащен соленоидом, который представляет собой электрическую катушку с подвижным ферромагнитным сердечником в центре. Это ядро называется плунжером. В положении покоя плунжер закрывает небольшое отверстие. Электрический ток через катушку создает магнитное поле. Магнитное поле оказывает силу на плунжер, в результате плунжер тянет к центру катушки так, что отверстие открывается. Это основной принцип, который используется для открытия и закрытия электромагнитных клапанов.

Устройство электромагнитного клапана

Основные компоненты:

1. Корпус клапана, который состоит из впускного и выпускного отверстия, а также седла.
2. Арматурная трубка с сердечником, на которую устанавливается катушка.
3. Плунжер, который скользит внутри арматурной трубки и в некоторых случаях служит уплотнением.
4. Катушка электромагнитная, которая создает магнитное поле, необходимое для перемещения плунжера.

Клапан электромагнитный

Основные типы электромагнитных клапанов

Электромагнитный клапан непрямого действия

Данный вид клапанов доступен с присоединительными размерами 1/4″. 3″. При больших диаметрах статическое давление рабочей среды увеличивается, и необходимо, чтобы магнитное поле, создаваемое катушкой, способно было справится с ним. Это достигается за счет использования сервоуправляемого действия в клапане. При этом варианте конструкции давление среды помогает удерживать уплотнение главного клапана.

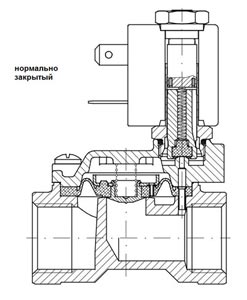

клапан электромагнитный непрямого действия нормально закрытый

Нормально-закрытый клапан (2/2 NC) имеет впускное и выпускное отверстие в корпусе. Когда соленоид не находится под напряжением, поток блокируется основным уплотнением, которое может быть либо диафрагма, либо поршень. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан закрытым. Когда на электромагнитную катушку подается напряжение, открывается пилотное отверстие, позволяющее среде выйти из полости над основным уплотнением и открыть главный клапан.

Этот тип требует минимального перепада давления для работы, иначе поток среды через клапан будет минимальным или клапан просто не откроется.

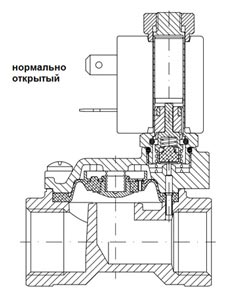

клапан электромагнитный непрямого действия нормально открытый

Нормально-открытый клапан непрямого действия (2/2 NO) имеет впускное и выпускное отверстие в корпусе. При больших диаметрах статическое давление рабочей среды увеличивается, и все еще необходимо, чтобы магнитное поле, создаваемое соленоидной катушкой, способно было справляться с ним. В этой конструкции давление среды помогает удерживать открытым основной клапан. Когда катушка без напряжения, поток не перекрывается основным уплотнением, которое может быть либо диафрагмой, либо поршнем. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан открытым. Когда на катушку подается напряжение, пилотное отверстие закрывается и рабочая среда из полости над основной мембранной перестает попадать в выходной трубопровод, что приводит к закрыванию мембраны главного клапана.

Клапан электромагнитный: устройство и принцип работы

На всех типах автомобилей, автобусов, тракторов и спецтехники широко применяются устройства управления потоками жидкостей и газов — электромагнитные клапаны. О том, что такое электромагнитные клапаны, как они устроены и работают, и какое место занимают в автотракторной технике — читайте в этой статье.

Что такое электромагнитный клапан, и где он применяется?

Электромагнитный клапан — электромеханическое устройство для дистанционного управления потоками газов и жидкостей.

В автотракторной технике электромагнитные клапаны применяются в различных системах:

— В пневматической системе;
— В гидравлической системе;
— В топливной системе;
— Во вспомогательных системах — для дистанционного управления агрегатами трансмиссии, самосвальной платформой, навесными агрегатами и другими устройствами.

При этом электромагнитные клапаны решают две основных задачи:

— Управление потоками рабочей среды — подача сжатого воздуха или масла на различные агрегаты в зависимости от режима работы системы;
— Отключение подачи рабочей среды в аварийных ситуациях.

Данные задачи решаются различными по типам и конструкции электромагнитными клапанами, о чем необходимо рассказать подробнее.

Типы электромагнитных клапанов

В первую очередь электромагнитные клапаны делятся на две группы по типу рабочей среды:

— Воздух — пневматические клапаны;
— Жидкости — клапаны для топливной системы и различных по назначению гидравлических систем.

По количеству потоков рабочей среды и особенностям работы клапаны делятся на два типа:

— Двухходовые — имеют только два патрубка.
— Трехходовые — имеют три патрубка.

В двухходовых клапанах предусмотрено два патрубка — впускной и выпускной, между ними рабочая среда протекает только в одном направлении. Между патрубками находится клапан, который может открывать или перекрывать поток рабочей среды, обеспечивая ее подачу к агрегатам.

В трехходовых клапанах предусмотрено три патрубка, которые могут соединяться друг с другом в различных комбинациях. Например, в пневматических системах часто используются клапаны с одним впускным и двумя выпускными патрубками, и при различных положениях управляющего элемента сжатый воздух от впускного патрубка может подаваться на один из выпускных патрубков. С другой стороны, в клапанах ЭПХХ (экономайзера принудительного холостого хода) присутствует один выпускной и два впускных патрубка, которые обеспечивают подачу нормального атмосферного и пониженного давления на систему холостого хода карбюратора.

Клапан электромагнитный

Двухходовые клапаны делятся на два типа по положению управляющего элемента при обесточивании электромагнита:

— Нормально открытые (НО) — клапан открыт;
— Нормально закрытые (НЗ) — клапан закрыт.

По типу привода и управления клапаны делятся на два типа:

— Клапаны прямого действия — управление потоком рабочей среды осуществляется только силой, развиваемой электромагнитом;
— Пилотные электромагнитные клапаны — управление потоком рабочей среды осуществляется частично за счет использования давления самой этой среды.

В автомобилях и тракторах чаще всего применяются более простые по конструкции клапаны прямого действия.

Также клапаны отличаются рабочими характеристиками (напряжением питания 12 или 24 В, условный проход и другие) и конструктивными особенностями. Отдельно стоит упомянуть о клапанах, которые могут собираться в блоки по 2-4 штуки — они благодаря определенному положению патрубков и крепежных элементов (проушин) могут объединяться в единую конструкцию с большим числом впускных и выпускных патрубков.

Общее устройство и принцип действия электромагнитных клапанов

Все электромагнитные клапаны, независимо от типа и назначения, имеют принципиально одинаковую конструкцию, и в них есть несколько основных компонентов:

— Электромагнит (соленоид) с якорем той или иной конструкции;
— Управляющий/запорный элемент (или элементы), соединенные с якорем электромагнита;
— Полости и каналы для потоков рабочей среды, соединенные со штуцерами или патрубками на корпусе; — Корпус.

Также клапан может нести на себе различные вспомогательные элементы — устройства для регулировки натяжения пружин или хода управляющего устройства, сливные штуцеры, рукоятки для ручного управления потоками рабочей среды, выключатели для управления другими устройствами в зависимости от состояния клапана, фильтры и т.д.

Клапаны делятся на три группы по типу и конструкции управляющего элемента:

— Золотниковые — управляющий элемент выполнен в виде золотника, который может распределять потоки рабочей среды по каналам;
— Мембранные — управляющий элемент выполнен в виде эластичной мембраны;
— Поршневые — управляющий элемент выполнен в виде поршня, прилегающего к седлу.

При этом в клапане может быть один, два или более управляющих элементов, соединенных с одним якорем электромагнита.

Принцип работы электромагнитного клапана очень прост. Рассмотрим работу наиболее простого двухходового мембранного нормально закрытого клапана, используемого в системах подачи топлива. Когда клапан обесточен, якорь под действием пружины прижат к мембране, которая перекрывает канал и предотвращает поступление жидкости дальше по системе. При подаче тока на электромагнит в его обмотке возникает магнитное поле, за счет чего якорь втягивается внутрь — в этот момент мембрана, которая больше не прижимается якорем, под действием давления рабочей среды поднимается и открывает канал. При последующем снятии тока с электромагнита якорь под действием пружины вернется в первоначальное положение, прижмет мембрану и перекроет канал.

Двухходовые клапаны работают аналогичным образом, однако в них вместо мембраны используются либо золотники, либо управляющие элементы поршневого типа. Для примера рассмотрим конструкцию и работу клапана ЭПХХ карбюраторных автомобилей. При обесточенном электромагните якорь под действием пружины поднят вверх, и запорным элементом закрывает верхний штуцер, соединяя боковой и нижний (атмосферный) штуцеры — в этом случае на пневмоклапан ЭПХХ подается атмосферное давление, он закрыт и система холостого хода карбюратора не работает. При подаче тока на электромагнит якорь втягивается, преодолевая усилие пружины, закрывает нижний штуцер, одновременно открывая верхний, который связан с впускной трубой двигателя (где наблюдается пониженное давление) — в этом случае на пневмоклапан ЭПХХ подается разрежение, он открывается и включает в работу систему холостого хода.

Электромагнитные клапаны очень надежны и неприхотливы в работе, они обладают значительным ресурсом (до нескольких сотен тысяч срабатываний), и, как правило, не требуют специального обслуживания. Однако при возникновении неисправности любой клапан необходимо как можно скорее заменить — только в этом случае будут обеспечиваться необходимые эксплуатационные характеристики и безопасность транспортного средства.

Принцип работы электромагнитного ( соленоидного) клапана

Запорный элемент электромеханического действия, выполняющий функцию дистанционного автоматического контроля направлений движения жидкой и газообразной рабочей среды внутри трубопровода. С помощью электромагнитной катушки происходит дозированная подача необходимых объемов потока в определенный момент времени.

соленоидный клапан

Широко применяется на бытовом уровне и в крупных промышленных конструкциях в широком диапазоне рабочих температур. В трубопроводах жилищно-коммунального хозяйства клапан выполняет регулирование среды внутри водопроводной или канализационных систем, центрального отопления. Используется на технологических линиях химических и нефтеперерабатывающих предприятиях, фильтрационных гидропроводах. Применим в сельском хозяйстве: поливочных конструкциях, системах дозирования и смешения.

Принцип работы электромагнитного клапана

Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:

  • Корпус. Может изготавливаться из нержавеющей стали, чугуна, коррозионностойкой латуни, химических полимеров.
  • Индукционная катушка с сердечником (соленоид). Располагается в герметичном корпусе, обмотка выполнена из высокопрочной технической меди.
  • Уплотнитель. Для обеспечения максимальной герметичности используется полимер политетрафторэтилен (тефлон), термостойкая резина, силикон, каучук, фторопласт.
  • Функциональные элементы: плунжер, пружина, шток из нержавеющей маркированной стали.
Как работает электромагнитный клапан

Принцип работы электромагнитного клапана основан на работе элемента управления — электромагнитной катушки . При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.

Типы электромагнитных клапанов

Электромагнитные клапаны распределены на несколько категорий.

По типу рабочего положения выделяют:

  • Нормально-открытые клапаны . По умолчанию, затворный элемент находится в открытом положении и не создает препятствий движению потоков.
  • Нормально-закрытые клапаны . Отсутствие напряжения на катушке характеризуется закрытой позицией затвора.
  • Бистабильные клапаны . Способны переключаться в открытое или закрытое положение под воздействием электрического импульса.

По принципу действия электромагнитные клапаны разделяют на:

  • Клапан прямого действия . смена положений затворного компонента осуществляется под воздействием движения сердечника, при подаче электронапряжения.
  • Клапан непрямого действия . Воздействие энергии рабочей среды приводит к открытию и закрытию условного прохода. Управляется дистанционно, под действием пилотного клапана, срабатывающего при подаче электрического тока к катушке.
  • Бистабильные клапаны . Регулирование затвора осуществляется по принципу поднятия мембраны соленоидного клапана.

По типу присоединения к трубопроводу:

Муфтовые . Монтаж производится при помощи внутренней трубной резьбы цилиндрической формы, с различным диаметром условного прохода и резьбовым шагом. Условное обозначение диаметра соленоидного клапана указывается в техническом паспорте изделия.

  • Фланцевые . Присоединение к трубопроводу с помощью парных фланцев с отверстиями для болтов и шпилек. Применяется в трубопроводах крупного диаметра. При монтаже используется уплотнительное кольцо или прокладка из паронита.
  • По типу уплотнительной мембраны:

    • Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.
    • Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.
    • Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона, воды и др.
    Правила монтажа и эксплуатации

    Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.

    Как подключить электромагнитный клапан соленоидный . Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

    • Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.
    • Установка электромагнитного клапана производится в месте, доступном для последующего ремонта или обслуживания.
    • Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.
    • Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.
    Преимущества электромагнитных клапанов
    • Автоматический тип работы
    • Высокое быстродействие
    • Возможность удаленного управления
    • Компактность (малые габаритные и весовые показатели)
    • Длительный срок эксплуатации
    • Простота монтажа и обслуживания

    Причины поломок и методы устранения

    Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные неисправности электромагнитного клапана возможны по нескольким причинам.

    • Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.
    • Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.
    • Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

    Ремонт электромагнитного клапана должен производиться квалифицированным специалистом, имеющим допуск к работе с электрическими сетями.

    Производство соленоидных клапанов осуществляется на специализированных заводах трубной арматуры, расположенные практически в каждой стране Европы. Одни из ведущим мировым производителем электромагнитных клапанов являются SMART HYDRODYNAMIC SYSTEMS. Стоимость электромагнитного клапана зависит от его функций, конструктивного типа, диаметра резьбы и фирмы- производителя электромагнитных (соленоидных) клапанов. Для определения необходимого вида устройства можно проконсультироваться со специалистами или посмотреть видео электромагнитного клапана.
