В бесконтактной системе зажигания высокое напряжение образуется. Бесконтактное зажигание — как оно работает? Конструкция системы зажигания

Чтобы обеспечить воспламенение горючей смеси в цилиндрах бензиновой силовой установки, используется внешний источник — электрическая искра, проскакивающая между электродами свечи накаливания. Но между этими электродами имеется определенный зазор, который электрическое напряжение должно пробить. Потому на свечу должно подаваться напряжение большого значения, составляющего десятки тысяч вольт.

Классическая катушка зажигания

Естественно, бортовая сеть авто не то что не рассчитана, она даже не способна выдать такое напряжение, поскольку не существует портативного источника питания с такими выходными параметрами.

Данная проблема была решена путем включения в систему зажигания специальной катушки, генерирующей высокое напряжение. По сути, катушка зажигания – это устройство преобразующее напряжение низкого значения (6-12 В) в большие значения (до 35 000 В).

Это и является основной функцией данного элемента – генерация импульса высокого вольтажа, подающегося накаливания.

Достигается генерация напряжения значительных показаний конструкцией . Устроена катушка зажигания просто, она состоит она из двух видов обмоток.

Конструкция катушки зажигания

Устройство катушки зажигания

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или . Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Принцип работы катушки зажигания

Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.

Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.

Видео: Индивидуальная катушка зажигания ВАЗ

Ещё кое-что полезное для Вас:

Поскольку во время работы катушки возможен токовый нагрев обмоток, для охлаждения используется трансформаторное масло, которым заполняется полость корпуса. Крышка ее прилегает к корпусу герметично, поэтому катушка является неразборной. В случае неисправности ремонту она так же не подлежит.

Входное и выходное напряжение катушки не являются главными характеристиками, при помощи которой можно проверить исправность ее. Проверку работоспособности катушки производят по сопротивлению ее витком. При этом у каждой из катушек сопротивление может быть разным. К примеру, катушка может обладать сопротивлением первой обмотки на уровне 3,0 Ом, а вторичной – 7000-9000 Ом. Отклонение при замере от данных значений будет указывать на неисправность катушки. А поскольку она неремонтируемая, то она попросту заменяется.

Выше была описана конструкция катушки общего типа. Устанавливается она на все автомобили имеющие батарейную, бесконтактную и электронную систему зажигания, и оснащаются распределителем, который импульс от катушки направляет на нужный цилиндр.

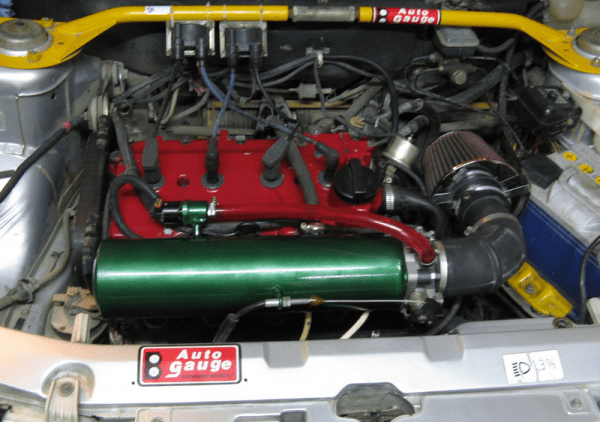

Двухвыводная катушка

Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронной системе зажигания с прямой подачей искры на свечу.

Двухвыводная катушка. Очень часто применяется на мотоциклах с электронной системой зажигания. Особенностью является наличие двух высоковольтных выводов. Они могут синхронно получать искру от двух цилиндров.

Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.

Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух высоковольтных проводов. Второй – использование одного наконечника и одного высоковольтного провода.

Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.

Индивидуальная катушка зажигания

В зависимости от устройства сердечника, индивидуальные катушки зажигания делятся на два типа – компактные, и стержневые
Компактная (слева) и стержневая (справа) индивидуальные катушки зажигания, устанавливаемые непосредственно над свечами зажигания.

Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной , но при их использовании из передающей искру цепи исключен один из элементов – высоковольтный провод, поскольку катушка размещается .

Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.

Устройство индивидуальной катушки зажигания

В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.

Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.

Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.

Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.

Это и все выпускающиеся на данный момент катушки зажигания, которыми оснащаются автомобили.

Наблюдая за диагностикой электрооборудования на СТО, многие хотят знать, что показывает та или иная картинка на экране мотортестера .

Рис. 1. Нормальные величины напряжения на свечах четырехцилиндрового двигателя.

Рис. 2. Осциллограмма напряжения в свечных проводах.

Рис. 3. Участки ”ненормальной” осциллограммы: а – напряжение пробоя и длительность искры слишком велики; б – напряжение пробоя слишком велико и отсутствует участок горения; в – напряжения пробоя и искры ниже, а длительность искры выше нормы.

Продолжаем знакомить с методами диагностики автомобиля любительскими и профессиональными измерительными приборами (см. ЗР, 1998, № 10). Как по величине высокого напряжения судить о работе зажигания, расскажут разработчики известных минских мотортестеров . Более 1000 приборов, созданных этим предприятием, успешно эксплуатируются на предприятиях автосервиса России, Белоруссии, Украины, стран Балтии.

В основе работы всех бензиновых двигателей лежат одни и те же физические процессы, поэтому многие внешние параметры очень схожи.

Чтобы не нарушать работу системы зажигания, врезаясь в нее при измерении высокого напряжения, в мотортестерах применяют специальный накладной датчик емкостного типа. Его можно представить как вторую обкладку конденсатора, первой обкладкой которого служит центральная жила высоковольтного провода, а диэлектриком между пластинами выступает изоляция этого же провода. Образованная таким образом емкость достаточна, чтобы зафиксировать величину напряжения, которое пропорционально высокому . Эта картина представлена на рис. 1, где столбики изображают величину напряжения в высоковольтной цепи каждого из четырех цилиндров. Здесь оно одинаково на всех свечах.

Напомним суть процессов в системе зажигания. Воспламеняет смесь в двигателе искра, которая возникает между электродами свечи. При оптимальном зазоре между ними (0,6–0,8 мм) и нормальном составе топливно-воздушной смеси в цилиндре искровой разряд начинается, когда разность потенциалов между электродами достигает около десяти киловольт (рис. 2, желтая зона). Искра пробивает пространство между электродами, среда между ними ионизируется, а затем смесь воспламеняется.

Электрическое сопротивление среды и напряжение между электродами в последний момент резко падает до 1–2 кВ (рис. 2, красная зона). Через некоторое время (0,7–1,5 миллисекунды) по окончании процесса горения смеси становится все меньше ионизированных частиц вблизи электродов, поэтому сопротивление среды возрастает и напряжение между электродами растет до 3–5 кВ (рис. 2, синяя зона). Этого для пробоя недостаточно, и высокое напряжение, колеблясь в соответствии с затухающими переходными процессами в катушке зажигания, опускается к нулю – до следующего импульса (рис. 2, зеленая зона).

Когда зазор между электродами свечи меньше, то и пробой происходит при меньшем напряжении. Это не самый лучший вариант. Энергия искры меньше, хуже условия для поджига смеси, а в конечном итоге снижаются мощностные и экономические характеристики двигателя.

Если же в свече зазор больше нормы, то пробой происходит, наоборот, при более высоком напряжении. В энергетическом отношении это вроде бы неплохо, но при этом растет вероятность пробоя диэлектрических деталей (крышки распределителя, ”бегунка”, изолятора свечи и т. д.) и утечек тока. Это может в самый неподходящий момент привести к перебоям в работе двигателя, невозможности его пустить, особенно во влажную погоду и т. п.

Если при нормальном зазоре в свечах напряжение ниже нормы (всего 4–6 кВ), то, возможно, переобогащена смесь, поступающая в цилиндры. Ведь чем она богаче, тем лучше проводит ток, – и, следовательно, при меньшем напряжении будет происходить пробой между электродами. Значит, надо заняться карбюратором или системой впрыска.

Если же, наоборот, высокое напряжение выше нормы (например, 13–15 кВ) – смесь слишком бедная. Двигатель может останавливаться на холостых оборотах, не развивать полной мощности и т. д. Другие причины кроме смеси: обрыв или отсутствие полного контакта в центральном проводе высокого напряжения, трещина в крышке распределителя, пробой ”бегунка”.

Если высокое напряжение больше нормы в одном из цилиндров, то в число возможных причин можно включить и подсос воздуха в этот цилиндр.

Для полной диагностики системы зажигания важны еще два параметра – напряжение и длительность искры. В идеальном случае напряжение составляет около 10 кВ, а длительность – 0,7–1,5 миллисекунды. Эти два параметра тесно связаны между собой, так как определяют энергию искры. Поскольку энергия, накапливаемая катушкой, – величина постоянная, то чем больше напряжение искры, тем меньше становится ее длительность, и наоборот. Чтобы детально проанализировать эти параметры, увеличивают масштаб на экране мотортестера .

Если напряжения пробоя и искры значительно выше, а длительность больше 1,5 мс (осциллограмма выглядит, как на рис. 3, а), причину можно найти, последовательно проверяя свечи, ”бегунок”, крышку распределителя и катушку зажигания.

Если на экране мы видим, что участок горения вообще отсутствует (рис. 3, б), амплитуда напряжения пробоя выше нормы и идет высоковольтный колебательный процесс (как зеркало повторяющий колебания в первичной обмотке катушки зажигания) – значит, оборван провод, идущий к свече этого цилиндра.

Если процесс горения наблюдается, но напряжение пробоя и искры раза в два выше нормы, а на осциллограмме виден колебательный процесс на всем участке горения, значит, надо искать трещину в корпусе свечи.

Если же, наоборот, эти напряжения значительно ниже нормы, длительность искры больше 2,5–3 мс, скорее всего пробивает на ”массу” (закорочен) высоковольтный провод (рис. 3, в).

Конечно, мы расшифровали только самые основные, наиболее часто встречающиеся варианты показаний и осциллограммы высоких напряжений. Другие, более сложные описаны в руководствах по эксплуатации мотортестеров.

Главной функцией системы зажигания в бензиновом двигателе, является подача искры на свечи зажигания во время определенного такта его работы. Система зажигания дизельного двигателя устроена по-другому, оно происходит момент, когда топливо впрыскивается в такт сжатия.

Виды

В зависимости от того, как происходит процесс образования искры, выделяют несколько систем: бесконтактная (с участием транзистора), электронная (с помощью микропроцессора) и контактная.

Важно! В бесконтактной схеме, для взаимодействия с датчиком импульсов, использован транзисторный коммутатор, выполняющий функцию прерывателя. Высокое напряжение регулирует механический распределитель.

Электронная система зажигания двигателя накапливает и распределяет электрическую энергию с помощью электронного блока управления. Ранее конструктивная особенность этого варианта позволяла электронному блоку отвечать одновременно за систему зажигания и за систему впрыска топлива. Сейчас система зажигания является элементом системы управления двигателем.

В контактной системе электрическая энергия распределяется с помощью механического устройства — прерывателя-распределителя. Дальнейшим ее распространением занимается контактная транзисторная система.

Конструкция системы зажигания

Все виды системы зажигания автомобиля разные, но все же у них есть и общие элементы, из которых образуется система:

Принцип работы

Рассмотрим подробнее распределитель зажигания, чтобы определить технологию направления электрического импульса на каждый цилиндр отдельно. Сняв крышку трамблера можно увидеть вал с пластиной в центре и расположенные по кругу медные контакты. Эта пластина и есть бегунок, он обычно пластиковый или текстолитовый и в нем стоит предохранитель. Медный наконечник с одного края бегунка по очереди касается медных контактов, раздавая электрические разряды на провода к цилиндрам в необходимое время такта работы двигателя. Пока бегунок совершает свое движение от одного контакта к другому, в цилиндрах готовится новая порция горючей смеси для воспламенения.

Важно! исключить постоянную подачу тока, в трамблер устанавливается прерыватель — контактная группа. Кулачки расположены на валу эксцентрично, и при вращении замыкают и размыкают электрическую сеть.

Необходимым условием правильной работы и эффективного сгорания смеси является произошедшее строго в определенный момент самовозгорание. Процесс возгорания очень сложен с технической точки зрения, так как в цилиндрах образуется большое количество дуговых разрядов, которые зависят от оборотов двигателя. Разряды должны быть так же равны определенным значениям: от 0,2 мдж и выше (в зависимости от топливной смеси). В случае недостаточной энергии, смесь не загорится, и появятся перебои в работе двигателя, он может не запуститься или заглохнуть. Работа катализатора так же зависит от исправности системы зажигания двигателя. Если система работает с перебоями, остатки топлива будут попадать в катализатор и догорать там, что приведет к перегреву и прогоранию металла катализатора как снаружи, так и выходу из строя внутренних перегородок. Прогоревший внутри катализатор не сможет выполнять свои функции и потребуется замена.

Возможные неисправности

Установка различных систем: контактной, бесконтактной, электронной, на современные автомобили, все же подчиняется общим правилам, поэтому можно выделить следующие основные неисправности системы зажигания:

• нерабочие свечи;
• не работает катушка;
• нарушено соединение цепи (прогорание провода, окисление контакта, плохое соединение).

Для бесконтактной системы зажигания двигателя характерны также и поломки коммутатора, крышки датчика распределителя, вакуума трамблера, датчика Холла.

Внимание! Электронный блок управления сам может выйти из строя. Также к неправильной работе приведут неисправные входные датчики.

Признаки

Самыми частыми причинами поломки в системе зажигания являются:

• установка некачественных запчастей (свечей, катушек, свечных проводов, кулачков трамблера, крышек распределителя, датчиков);
• механические повреждения узлов деталей;
• неправильная эксплуатация (низкокачественное топливо, непрофессиональное обслуживание).

Диагностировать неисправность системы зажигания возможно и по внешним признакам. Хотя симптомы могут быть схожи с проблемами в топливной системе и системе впрыска.

Совет! Правильнее будет диагностировать эти две системы параллельно.

Определить самостоятельно, что поломка касается именно зажигания, можно по следующим внешним признакам:

• двигатель запускается не с первых кручений стартера;
• на холостом ходу (иногда и под нагрузкой) работа двигателя неустойчивая, как говорят мастера — мотор «троит»;
• приемистость двигателя снижается;
• увеличивается расход топлива.

Если нет возможности сразу обратиться в сервис, то можно попробовать самостоятельно определить причину сбоя и отремонтировать систему зажигания, так как некоторые запчасти относятся к расходным материалам и продаются в любом магазине автозапчастей. Первым делом можно выкрутить и проверить свечи. Если электроды обгорели и между ними образовался нагар, то необходимо заменить свечи. Для работы понадобится один свечной ключ и новый набор свечей, которые подбираются по необходимым параметрам зазора и размерам резьбы.

Также в темное время суток или в закрытом гараже можно открыть капот и при пробивании высоковольтных проводов увидеть слабое свечение и искрение в одном или нескольких проводах. Тогда потребуется их замена, которую несложно провести самостоятельно. Главное, выбрать нужные по длине, с чем без труда справится продавец-консультант, если вы назовете ему марку машины.

Остальные виды диагностики системы зажигания (проверка датчиков, катушки и прочих электронных приборов) лучше доверить профессионалам.

Заключение

При самостоятельной диагностике помните, что нельзя касаться элементов двигателя, когда он запущен. Не проверяйте искрообразование на включенном моторе. Если зажигание включено, не снимайте штекерный разъем коммутатора, так как это может вывести из строя конденсатор.

Для точного выявления неисправности можно воспользоваться осциллографом, с помощью которого вывести на экран осциллограмму всей системы зажигания. О том, как правильно пользоваться прибором узнаем в следующем видео:

Без чего никогда не обойдется бензиновый двигатель, так это без искры, в момент когда нужно поджечь топливную смесь в цилиндре. Для этого создана система зажигания автомобиля. Еще её называют Искровая система зажигания.

Эволюция этой системы происходила от простой контактной системы зажигания, затем с развитием технического прогресса появились бесконтактная, транзисторная. И венцом нашего времени пока является электронная система зажигания.
Все эти способы управления искрой мы рассмотрим в статьях.

А пока кратко пробежимся по основным принципам каждой системы.

Главный узел в этой системе, это прерыватель-распределитель. В этой системе происходит все механическим способом.

Контактная группа (прерыватель), пробегая по выступам кулачкового вала, прерывает контакты. В зависимости от того, какова частота вращения вала, импульсы низкого напряжения подаются на катушку-преобразователь, напряжение преобразуется в высокое и подается на свечи зажигания.

Этот ток распределяется на каждый цилиндр тоже механическим узлом – распределителем. Скомпонован этот узел в один механизм прерыватель-распределитель (трамблер)

Контактно-транзисторная система зажигания

Следующим этапом развития искрообразования явилась транзисторная схема управления высоким напряжением.

Транзистор, пропуская через себя низкое напряжение, идущее от контактной группы, управляет работой преобразователя токов (катушка) и преобразует их в ток до 30 тыс. вольт, для получения мощной искры.

Такая система позволила снизить напряжение на контактах, увеличив срок их службы. Позволила увеличить мощь искры и её стабильность, что соответственно сказалось на надежности и стабильности работы двигателя.

Бесконтактная система зажигания автомобиля

В этой системе зажигания роль прерывателя выполняет специальный коммутатор, который взаимодействуя с датчиком, генерирует импульсы управляющего низкого напряжения.

Затем эти импульсы подаются, как в контактной и контактно-транзисторной системах, на преобразователь напряжения (катушку) и далее через механический распределитель к свечам.

Такая система по сути исключила всякий механический контакт при прерывании тока. Контакты прерывателя, доставлявшие не мало хлопот автомобилистам, оказались не нужны и следовательно отпала необходимость в их обслуживании.

А надежность и стабильность работы двигателя увеличилась в разы. Повысилась мощность и экологичность бензиновых двигателей.

Но прогресс не стоит на месте, и с развитием электроники, появилась система высочайшего уровня – электронная.

Электронная система зажигания

Такая система уже работает вместе с другими системами управления двигателем.

Многочисленные датчики отслеживают все режимы работы двигателя, вплоть до состояния выхлопных газов, фиксируют и выдают информацию блоку управления двигателем.

Электронный блок управления обрабатывает сигналы и посылает управляющее наряжение на управляющий транзистор, который в свою очередь осуществляет в нужное время отсечки в первичной обмотке катушки. Во вторичной обмотке наводится высокое напряжение и образуется искра.

Датчики, следящие за частотой вращения коленчатого вала и датчики положения распредвалов передают информацию ЭБУ, которая перерабатывается и выдается команда на соответствующий угол опережения зажигания.

Так же, если на двигатель увеличивается нагрузка, датчик расхода воздуха посылает команду на ЭБУ, который расчитывает оптимальный угол опережения зажигания на соответствующую нагрузку.

Такая система совершенна во всех отношениях. Она позволяет:

• использовать её на любых карбюраторных двигателях;
• увеличить в полтора раза напряжение искры, мощность которой будет до 30 киловатт, на любых режимах работы двигателя;
• исключить износ прерывателей;
• увеличить зазор на контактах свечей до 1,2 мм.;
• облегчить заводку в холодное время года;
• исключает регулировочные и профилактические работы.

Единственный недостаток такой системы, это удорожание. Хотя оно того стоит!

На этом всё, надеюсь понятно что такое система зажигания автомобиля.

Будьте здоровы и следите за публикациями!

Основными условиями воспламенения смеси являются превышение высокого (вторичного) напряжения над напряжением пробоя и достаточность энергии искрового разряда, выделяемой в искровом промежутке зажигательной свечи. Искровой разряд имеет емкостную и индуктивную фазы. Длительность емкостной фазы невелика и составляет 1-3 мкс. Поэтому энергия, выделяемая в данной фазе искрового разряда, обеспечивает воспламенение лишь однородной и полностью газифицированной рабочей смеси. При пуске холодного двигателя, когда паровой части топлива в смеси недостаточно, а температура ее низка, для воспламенения рабочей смеси кроме емкостной фазы разряда требуется индуктивная. Длительность индуктивной фазы искрового разряда существенно больше, чем емкостной, что способствует улучшению прогрева смеси и ее испарению. Это обеспечивает более качественное воспламенение смеси, находящейся по своему составу у границ воспламеняемости.

У систем зажигания, предназначенных для двигателей с Э > 9, энергия искрового разряда достигает 0,05 Дж, а длительность 2,5 мс. При этом повышение вторичного напряжения над напряжением пробоя, характеризуемого коэффициентом запаса, составляет 1,4-1,5.

Величина напряжения пробоя при пуске двигателя (особенно холодного) всегда больше, чем на его рабочих режимах. Это связано с низкой температурой электрода свечи и рабочей смеси в цилиндре. Напряжение пробоя зависит от давления сжатия в момент пробоя искрового промежутка и расстояния между электродами свечи. На величину напряжения пробоя влияет форма электродов свечи (результат электрической эрозии), при изменении которой оно увеличивается на 3-4 кВ за первые 25 тыс. км пробега автомобиля.

Величина вторичного напряжения, развиваемого системой зажигания, зависит от конструктивных и эксплуатационных факторов.

При пусковых частотах вращения коленчатого вала двигателя время замкнутого состояния контактов прерывателя достаточно велико, и сила тока в первичной электроцепи достигает максимального значения. При малой частоте размыкания контактов и большой силе тока разрыва, индуктируемого в первичной обмотке катушки, возможен пробой искрового воздушного промежутка между контактами, что вызывает ухудшение параметров искрового разряда.

Вторичное напряжение уменьшается при снижении напряжения на зажимах аккумуляторной батареи, которое обусловливается низкой температурой аккумуляторной батареи и степенью ее разряженности. Для компенсации снижения напряжения в первичную электроцепь систем зажигания у отечественных автомобилей вводится дополнительный резистор, замыкаемый накоротко в момент включения стартера.

Необходимо отметить влияние неравномерности электрострартерного прокручивания коленчатого вала на снижение вторичного напряжения систем зажигания. Вторичное напряжение падает при неравномерном прокручивании коленчатого вала на 0,2-1,5 кВ по сравнению с равномерным прокручиванием. Уменьшение вторичного напряжения возможно и при увеличении шунтирующего сопротивления и зазора между электродами . Шунтирование свечей при пуске двигателя происходит в результате переобогащения смеси и попадания между электродами влаги и остатков продуктов сгорания. Наибольшее шунтирование свечей наблюдается у роторно-поршневых двигателей (в силу конструктивных особенностей расположения свечи) и у двухтактных двигателей из-за плохой организации процесса смесеобразования и плохой очистки цилиндров от остаточных газов. Увеличить энергию искрового разряда и величину вторичного напряжения у систем зажигания можно только увеличением силы тока разрыва первичной электроцепи катушки зажигания. В классических электромеханических системах такая возможность ограничивается сроком службы контактов прерывателя. Наибольшая эксплуатационная надежность контактов имеет место при силе тока 1 А.

Проблема роста вторичного напряжения и энергии искрового разряда за счет увеличения силы тока разрыва первичной цепи решается с помощью схем контактно-транзисторных и бесконтактных систем зажигания.

Обеспечивают более легкие условия работы контактов прерывателя при одновременном повышении силы тока разрыва первичной цепи.

Вторичное напряжение, развиваемое контактно-транзисторной системой зажигания двигателя ЗИЛ-508.1000400, составляет 25 кВ, что обеспечивает коэффициент запаса 1,7-1,8 (1,35 для классической системы). Сила тока в первичной цепи катушки зажигания составляет около 7 А и разрываемого контактами прерывателя — 0,7-0,9 А. Положительным качеством контактно-транзисторной системы является увеличение по сравнению с классической длительностью и энергии искрового разряда (энергия до 0,024-0,025 Дж и длительность до 2,0-2,3 мс). К недостаткам данных систем относится влияние на их характеристики напряжения в первичной цепи и л, хотя оно несколько меньше, чем у классической системы.

Лучшими системами с точки зрения пуска являются электронные бесконтактные системы с электронными или электромеханическими автоматами опережения зажигания, имеющие бесконтактное управление моментом зажигания с нормированным временем накопления энергии в магнитном поле. В таких системах время накопления энергии почти не зависит от п, что улучшает условия пуска двигателя. Энергия индуктивной фазы на пусковых режимах двигателя для отечественных электронных систем (бесконтактной и микропроцессорной) составляет от 0,03 до 0,05 Дж, а длительность разряда от 2,0 до 1,7 мс.

Широко применяются электронные системы с накоплением энергии в электростатическом поле конденсатора и коммутирующем элементе (тиристоре). Резкий рост вторичного напряжения обеспечивает малую чувствительность к шунтированию свечей зажигания. Такой характер возрастания напряжения тиристорной системы, несмотря на малую длительность индуктивной составляющей, позволяет повысить надежность воспламенения топливомасляных смесей двухтактных и роторно-поршневых двигателей, а также газовоздушных смесей газовых двигателей.

Двухтактные пусковые двигатели оборудуются системами зажигания от магнето, особенностью которых являются более низкие вторичное напряжение и энергия искрового разряда по сравнению с батарейной системой зажигания, особенно в интервале пусковых частот вращения коленчатого вала 200-300 мин-1. Для повышения коэффициента запаса по вторичному напряжению приходится повышать пусковую частоту вращения коленчатого вала, что ухудшает экономические показатели пусковой системы.

Неравномерность вращения коленчатого вала пусковых двигателей при электростартерном пуске (5 достигает 1,85-1,90) приводит к снижению вторичного напряжения на 0,3-4,5 кВ. Это необходимо учитывать при выборе параметров систем зажигания от магнето.

Улучшить пуск пусковых двигателей можно за счет применения электронных систем зажигания, минимальная частота устойчивого искрообразования которых должна составлять не более 100-150 мин
