Замена лампы заднего габарита
Всем привет! Первый пост БЖ сразу по делу. За пару дней до НГ перегорел задний левый габарит. Вот пошаговый гайд, как меняется лампа габарита / стоп сигнала на Ford Focus III Sedan.
Для замены ламп в заднем фонаре нам нужно его снять. Для этого открываем багажник, в районе левого фонаря находим пластиковую заглушку; поддеваем её пластиковым съёмником обшивки:
Видим два пластиковых «барашка», фиксирующих фонарь к корпусу, отвинчиваем их рукой:
Теперь тянем аккуратно сам фонарь в сторону от корпуса, его удерживает один штырь-фиксатор со стороны водителя (у штыря шариковый наконечник); когда штырь выйдет из паза, фонарь полностью освободится:
Видим такой фиксатор / цоколь лампы:
Поворачиваем его против часовой стрелки и достаем лампу:
На замену взял лампы Philips, в упаковке 2 шт., типоразмер лампы для задних габаритов/стопов у Форд Фокус 3 седан — P21 / 5W 12V:
Заказывал в Ozon, вот ссылка:
www.ozon.ru/context/detail/id/31230663/
Чтобы вынуть лампу из штекера, также нужно повернуть её в цоколе и потянуть вверх. Для наглядности устройства цоколя фото крупным планом:
Аналогичным образом вставляем новую галогеновую лампу (втыкаем, поворачиваем по часовой до упора).
Теперь можно проверить, включив габариты (крутилка слева от руля):
Готово, собираем всё в обратной последовательности: вставляем фонарь на место так, чтобы штырь вошёл в паз, закручиваем пластиковые барашки по резьбе до конца, защёлкиваем пластивый кожух-заглушку.
Всем добра и с наступившим 2021 годом!
Снятие и установка заднего фонаря Ford Focus 3
Действия по снятию и установке приведены на левом фонаре. Правый фонарь заменяют аналогично.
Вам потребуется отвертка с плоским лезвием.
На автомобиле с кузовом типа хэтчбек выполните следующие операции.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.
3. Отверните 2 гайки-барашки крепления заднего фонаря к кузову.
4. Потяните назад и, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.
5. Нажмите на фиксатор колодки..
6. . и разъедините колодки проводов заднего фонаря.
7. Снимите задний фонарь.
8. Установку фонаря произведите в порядке, обратном снятию.
На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции.
2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля,
3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов.
4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.
5. Снимите облицовку крышки багажника, отверните гайку барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на крышке багажника.
6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов.
7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля.
8. Установку фонаря произведите в порядке, обратном снятию.
На автомобилях с типом кузова универсал для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
2. Открутите 2 гайки-барашки крепления секции фонаря к кузову автомобиля.
3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов.
4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.
5. Снимите облицовку двери задка, отверните гайкубарашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на двери задка.
6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов.
7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля.
8. Установку фонаря произведите в порядке, обратном снятию.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы
Замена заднего фонаря Focus 3 седан
Доброго времени суток. Сегодня перегорела лампочка заднего правого габарита. Посмотрел как менять, всё отлично снял фару заменил. Начал устанавливать обратно и тут возникли проблемы. Когда прикручиваю фонарь к кузову то низ фары задирается. Как правильно установить фонарь? Ход установки такой: Ставлю клипсу на место и защёлкиваю затем прикручиваю верхнюю либо нижнюю пластмассовую гайку и получаются ужасные зазоры.
Расскажите пожалуйста поподробней про установку фонаря может я что то не так делаю?
 |
седан, фонарь, лампочка, замена фонаря, светодиодные фонари, задний свет |
6 сент ября 2018
Замена заднего фонаря Focus 3 седан
8,9K
просмотров
10
участников
22
сообщения
ff_oleg_zh
6 сент ября 2018
В пазы не попал скорее всего. Фара сначала должна сесть в посадочные места.
7 сент ября 2018
ff_oleg_zh:
У меня седан. там только 1 защёлка и 2 болта из фары торчащие которые со стороны багажника пластмассовыми гайками прикручиваются.
Я не знаю почему такие трудности с обратной установкой
7 сент ября 2018
ff_oleg_zh:

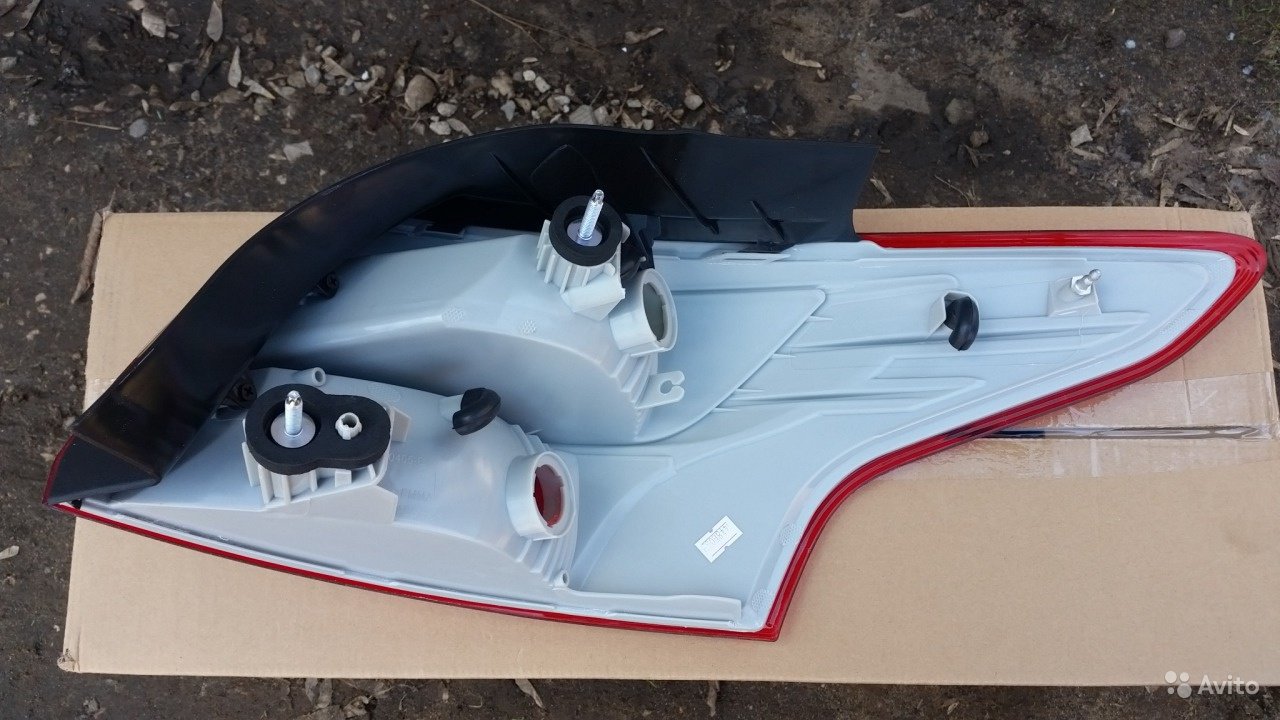

Вот так мой фонарь выглядит с обратной стороны
ff_oleg_zh
7 сент ября 2018
справа серебристая пимпочка, в паз вставил ?
8 сент ября 2018
ff_oleg_zh:
Да конечно. Сначала её потом уже прикручиваю гайки
leforetsa
9 сент ября 2018
по правде, даже не знаю почему у вас возникли сложности.
для примера, попробуйте аккуратно снять левую фару и внимательно проследить, как она была прикреплена и далеко не отходя, установить её обратно. Такую же махинацию попробуйте с правой, ту — что не стает на место.
9 сент ября 2018
leforetsa:
Вообще лампочки в этих фонарях никогда не менялись и естественно фонари установлены с завода. Вот боюсь левый фонарь снимать) Меня уже посещала такая мысль чтобы снять левый и поглядеть как там всё закреплено. Думаю может заехать к костоправам чтобы отрегулировали?
10 сент ября 2018
Shido
У меня аналогичная ситуация и так же с правой фарой.
Склоняюсь к мысли, что раньше просто не обращал внимания на фару.
Я одел резиновую прокладку на верхнее крепление результат меня устроил.
На сервисе, кстати, тоже не поняли почему она не встает ровно.
11 сент ября 2018
я когда закручиваю верхнююю гайку у меня нижняя часть фары подниматься начинает)
11 сент ября 2018
| цитата: |
| я когда закручиваю верхнююю гайку у меня нижняя часть фары подниматься начинает) |
Вот у меня так же.
sansko
25 июня 2019
Вот такая же фигня на седане. Кто нибудь разобрался из за чего? Главное левая тютелька в тютельку встаёт, зазорчики везде ровные, а правая топорщится вверх когда закручивать начинаешь. Смотрел так и не понял из за чего. Толи фара косая, толи кузов в месте крепления верхней закрутки косой)) потому что она как бы в верхнем креплении плотно к кузову не прилегает, от того и уходит вверх. Походу придётся прокладку подпихивать на крепление.
LLSS999
9 мар та 2020 mobile
sansko
Привет. Если вопрос по фонарю актуальный то вот. У меня при закручивании оба фонаря топорщились в месте фонарь-бампер-крыло. Что бы этого небыло нужно нормально так надавить на фонарь сбоку (напротив болтов крепления) потом я затягивал нижний, а затем верхний болт и всё встало на свои места. У меня при установке фонаря (без пластиковых гаек) видно, что где верхний болт — фонарь не прилегает к кузову, а при нажатии сбоку фонарь чуть смещается и полностью прелегает.
sansko
9 мар та 2020
LLSS999, привет, я если честно задолбался фонарь этот дёргать туда сюда, как только не пробовал делать — давил, оттягивал, нажимал, нифига не помогало, при закручивании всё равно его выгибало на место, только чуть меньше, конечно, но тогда у меня край фонаря (уголок наверху который круглый такой на крыле) упирался прямо сильно в крыло, там и так краску натирает, а тут прямо чо-то мне показалось совсем сильно упирался к краску при этом фонарь взад вперёд юлозил немного всё равно. Поэтому такую затею я отставил. Начал крутить штырьки на фонаре, картина начала немного меняться, но я чо то заколебался уже к тому времени,психанул, закрутил как было эти штыри, под верхний штырь положил резиновую круглую прокладку-шайбу миллиметра 3 толщиной, закрутил и стало более менее сносно.
