11.14. Снятие и установка облицовки тоннеля пола
Вам потребуются: ключ TORX T25, торцовые головки «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…
3. …отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и снимите чехол с рычага.
4. Полностью отверните контргайку и регулировочную гайку до самого конца резьбового наконечника переднего троса привода стояночного тормоза.
Примечание
Отсоединять передний трос привода стояночного тормоза от рычага необходимо для того, чтобы можно было поднять рычаг привода на максимально возможную высоту. Иначе не удастся снять с рычага облицовку тоннеля пола.
5. Снимите чехол с рукоятки рычага управления коробкой передач…
6. …и свинтите рукоятку с резьбового хвостовика рычага.
7. Подденьте отверткой край рамки чехла рычага управления коробкой передач…
8. …отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и снимите чехол с рычага.
9. Снимите декоративную накладку консоли панели приборов, преодолевая упругое сопротивление ее держателей.
10. Выверните верхний винт крепления левой части облицовки тоннеля пола.
11. Поддев отверткой, снимите декоративную заглушку нижнего винта крепления левой части облицовки тоннеля пола…
12. …выверните винт…
13. …и снимите левую часть облицовки, сдвинув ее вперед, чтобы вывести фиксаторы из-под кромки средней части.
14. Поддев отверткой, снимите декоративную заглушку винта крепления правой части облицовки тоннеля пола…
15. …выверните винт…
16. …и снимите правую часть облицовки, сдвинув ее вперед, чтобы вывести фиксаторы из-под кромки средней части.
17. Поддев отверткой край задней декоративной накладки облицовки тоннеля пола…
18. …снимите накладку, преодолевая упругое сопротивление ее фиксаторов.
19. Поддев отверткой нижний угол вещевого ящика для пассажиров на заднем сиденье…
20. …извлеките ящик из гнезда облицовки тоннеля пола, преодолевая упругое сопротивление его пружинных держателей.
Примечание
По дополнительному заказу вместо вещевого ящика может быть установлена пепельница.
21. Выверните два болта заднего крепления средней части облицовки тоннеля пола к основанию кузова…
22. …два болта переднего крепления облицовки к панели приборов…
23. …поднимите вверх рычаг привода стояночного тормоза на максимально возможную высоту…
24. …и снимите среднюю часть облицовки тоннеля пола, переместив ее вверх и вперед по рычагу привода стояночного тормоза.
25. Установите детали в порядке, обратном снятию.
26. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
| « предыдущая страница 11.13.3. Снятие и установка заднего сиденья |
^ к оглавлению |
следующая страница » 11.15. Система пассивной безопасности (SRS) |
Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
247-1 Ремонт Ford Focus II
Работу проводим при снятии рычага стояночного тормоза и снятии механизма управления коробкой передач.
У автомобилей Ford Focus с механической коробкой передач имеется два варианта исполнения облицовки туннеля пола и в зависимости от комплектации на автомобиле может быть установлен один из этих вариантов.
Первый вариант исполнения
Второй вариант исполнения
При снятии облицовки туннеля пола (в первом варианте исполнения) выполняем следующие операции.
Поддеваем задний край рамки чехла рычага стояночного тормоза…
…и, преодолев сопротивление фиксаторов, выводим ее из зацепления с облицовкой туннеля.
Снимаем чехол вместе с рамкой с рукоятки рычага стояночного тормоза.
Преодолев сопротивление фиксаторов, вынимаем рамку чехла рычага переключения передач из отверстия в облицовке туннеля пола.
Отворачиваем рукоятку рычага переключения передач вместе с чехлом и рамкой…
…и снимаем рамку вместе с чехлом и рукояткой.
Для снятия облицовки туннеля пола рычаг стояночного тормоза необходимо установить как можно ближе к вертикальному положению.
Для этого…
…отворачиваем контргайку наконечника троса стояночного тормоза…
…и затем отворачиваем до конца резьбы наконечника троса гайку регулировки стояночного тормоза.
Устанавливаем рычаг стояночного тормоза в вертикальное положение.
В нише для мелких вещей отверткой поддеваем край декоративной накладки…
Головкой «на 10» с удлинителем отворачиваем два болта заднего…
…и два болта переднего крепления облицовки туннеля пола.
Сдвигаем облицовку туннеля пола назад, преодолевая сопротивление боковых фиксаторов центральной консоли панели приборов.
Снимаем облицовку туннеля пола движением вверх.
Устанавливаем облицовку туннеля пола в обратной последовательности.
Регулируем стояночный тормоз (см. «Снятие элементов стояночной тормозной системы»).
При снятии облицовки туннеля пола по второму варианту исполнения выполняем следующие операции.
Вынимаем прикуриватель из гнезда.
…и ключом Torx T-20 отворачиваем два самореза верхнего крепления облицовки туннеля пола.
Преодолев сопротивление фиксаторов, выводим рамку чехла рычага стояночного тормоза из зацепления с облицовкой.
Снимаем чехол вместе с рамкой с рычага стояночного тормоза.
Отворачиваем рукоятку рычага переключения передач.
Снимаем декоративную накладку в нише подстаканников.
Ключом Torx T-20 отворачиваем саморез крепления облицовки туннеля пола.
Преодолев сопротивление фиксаторов…
…приподнимаем верхнюю часть облицовки…
…снимаем колодку проводов с контактов прикуривателя…
…и снимаем верхнюю накладку, одновременно сняв чехол с рычага переключения передач.
Головкой «на 10» отворачиваем два болта переднего крепления облицовки туннеля к центральной консоли панели приборов.
Головкой «на 10» отворачиваем с двух сторон по одному болту заднего крепления облицовки туннеля пола.
Сдвинув облицовку туннеля назад, выводим фиксаторы облицовки из нижних боковых панелей туннеля…
…и фиксаторы из отверстий центральной консоли панели приборов.
Разъединяем колодки жгутов проводов…
…и снимаем облицовку туннеля пола.
Устанавливаем облицовку туннеля пола в обратной последовательности.
Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.
Отделка центральной консоли
9 лет
Как и многим на этом форуме мне НЕ НРАВИТСЯ псевдодеревяшка в Гие вокруг магнитолы. Где можно найти такую же псевдоаллюминевую панельку?
Может кто уже менял.
 |
передняя панель, центральная консоль, отделка панели, отделка консоли, стайлинг |
Chaynik
28 сент ября 2005
Отделка центральной консоли
389K
просмотров
475
участников
1,7K
сообщений
F_WhItE
24 дек абря 2008
Silver_Age
А вот эту крышечку можно снять. не снимая всей пепелки.
24 дек абря 2008
F_WhItE:
А у тя рестайл или ДОрестайл?
F_WhItE
24 дек абря 2008
VOVASUS
рестайл.
24 дек абря 2008
F_WhItE
Честно — без понятия, но, судя по всему, вряд ли получицца поменять, не вынимая из ниши.
Там ить не тока боковые кронштейны, но и возвратная пружина.
На дорестайле, да еще и с МКПП, вынуть бардачок — 1 минута.
minglden
24 дек абря 2008
Друзья помогите пожалуйста!
Начал перекрашивать центральную консоль в рестайлинговом фокусе.
Не знаю, как снять облицовку около КПП, раньше (дорестайлинга все было просто — сдернуть силой и все)
Вчера карпел так и не смог боялся сломать. Открутил бардачок между сидушками тянул ну никак.
ПОМОГИТЕ.
Silver_Age
24 дек абря 2008
F_WhItE
| цитата: |
| Silver_Age А вот эту крышечку можно снять. не снимая всей пепелки. |
нет, снять крышку не снимая бордачка не получиться, т.к. по бокам запорные штифты стоят и при снятии крышку нужно вбок сдвигать+пружина открытия/закрытия ее тоже нужно снимать
| цитата: |
| Цитата (F_WhItE @ Сегодня в 08:51) Silver_Age А вот эту крышечку можно снять. не снимая всей пепелки. |
а какая разница, рестайл или дорестайл. нипанятна конструкция крышки одинаковая
24 дек абря 2008
Silver_Age:
эт я к тому, что на дорестайле снять рамку рычака МКПП проще пареной репы в отличии от тоннеля пола на рестайле.
24 дек абря 2008
Кстати а правда как снять тоннель который идет от коробки? А то я собираюсь все перекрашивать или обтягивать винилом)
Silver_Age
24 дек абря 2008
Vadikk
готов поэкспериментировать, ток нужен подопотный
24 дек абря 2008
mirko80:
Да есть, привозил КГА
24 дек абря 2008
| цитата: |
| хмммммммммм без розеточки как то плохо |
. спешл фор ю !
mirko80
24 дек абря 2008
lvsw
О. Откуда он привозил не рассказывал?
КГА ты откуда такой карман привёз.
F_WhItE
25 дек абря 2008
minglden Пост: Вчера в 15:14
Друзья помогите пожалуйста!
Начал перекрашивать центральную консоль в рестайлинговом фокусе.
Не знаю, как снять облицовку около КПП, раньше (дорестайлинга все было просто — сдернуть силой и все)
Вчера карпел так и не смог боялся сломать. Открутил бардачок между сидушками тянул ну никак.
ПОМОГИТЕ.
присоединяюсь к вопросу тоже очень нужно. 1
неужели никто не подскажет?!
minglden
а пепельницу (крышку открывается которая) уже снимал. скажи КАК.
Отделка центральной консоли
9 лет
Как и многим на этом форуме мне НЕ НРАВИТСЯ псевдодеревяшка в Гие вокруг магнитолы. Где можно найти такую же псевдоаллюминевую панельку?
Может кто уже менял.
|
передняя панель, центральная консоль, отделка панели, отделка консоли, стайлинг |
Chaynik
28 сент ября 2005
Отделка центральной консоли
389K
просмотров
475
участников
1,7K
сообщений
F_WhItE
26 дек абря 2008
VOVASUS
Всё понятно, с тонелем.
А если ети штырьки оплавлены, то вытащить наверно можно, а как её тогда обратно поставить. что самому заплавлять.
26 дек абря 2008
F_WhItE:
Срезать их надо.
А потом. наверное, на двухсторонний скотч или на герметик.
Или клей в отверстия.
Да можно как-нить буить закрепить. Стопудова.
F_WhItE
26 дек абря 2008
VOVASUS
Спасибо.
Ну неужели никто не снимал.
Silver_Age
2 янв аря 2009
вопчем сегодня разобрался как снимается консоль кпп на рестайле
выкладываю подробный отчет

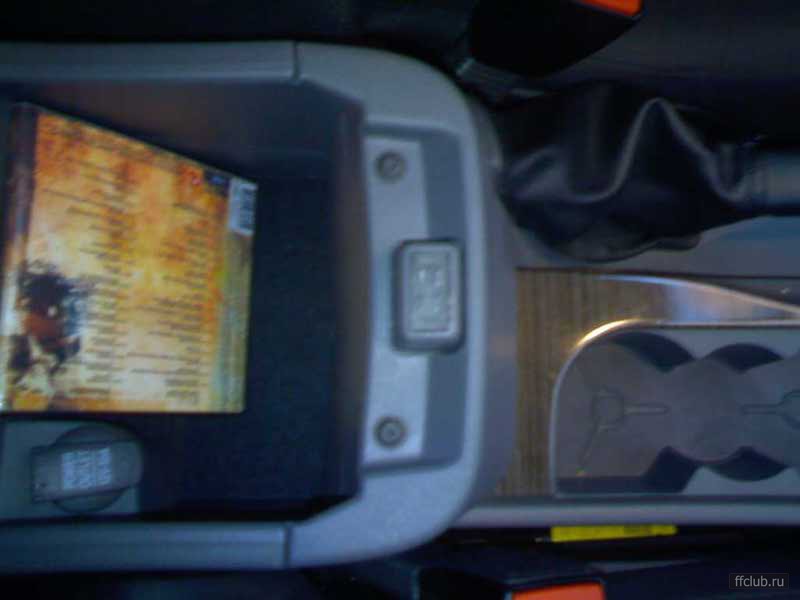

1. для начала открываем бардачок и видим там 2 винтика
Silver_Age
2 янв аря 2009

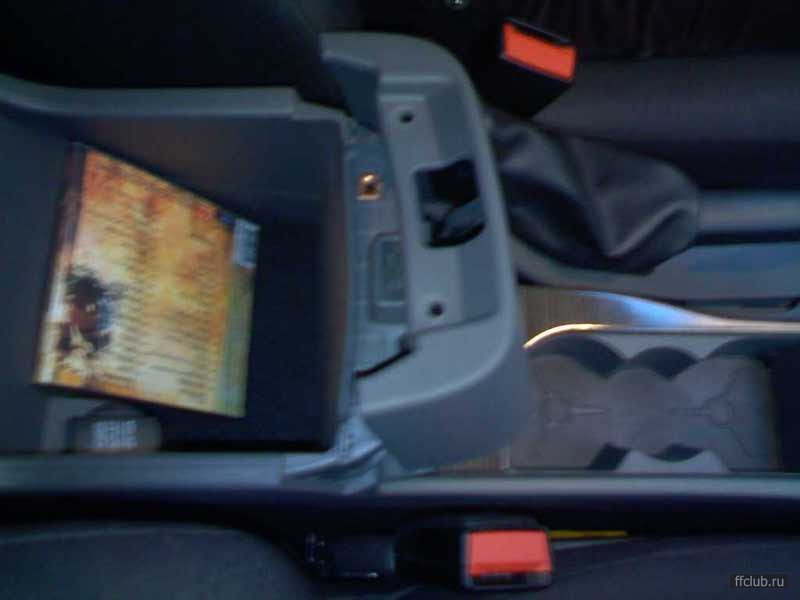

2. окрычиваем их, приподнимаем накладку вверх и отводим в сторону
Silver_Age
2 янв аря 2009

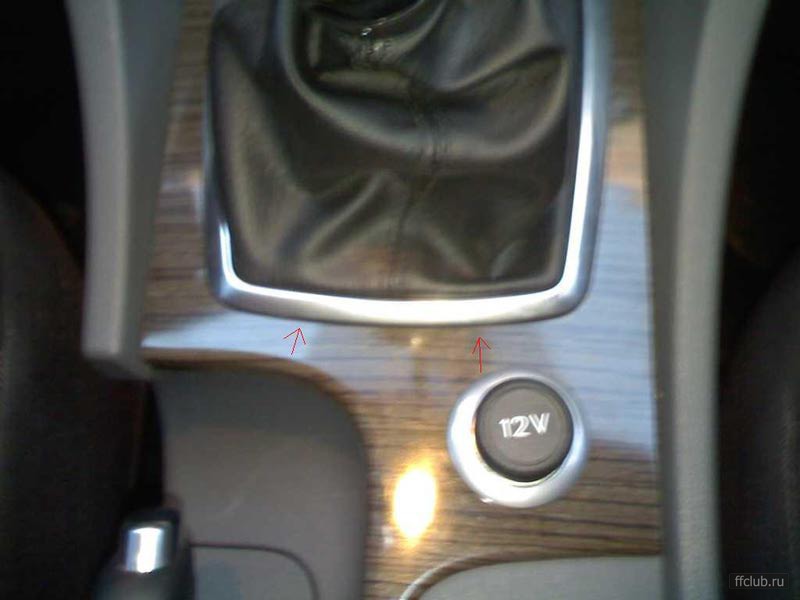

3. далее снимаем кожух кпп, нужно потдеть чем нибуть и потянуть вверх, и откручиваем саму ручку переключения передач
Silver_Age
2 янв аря 2009

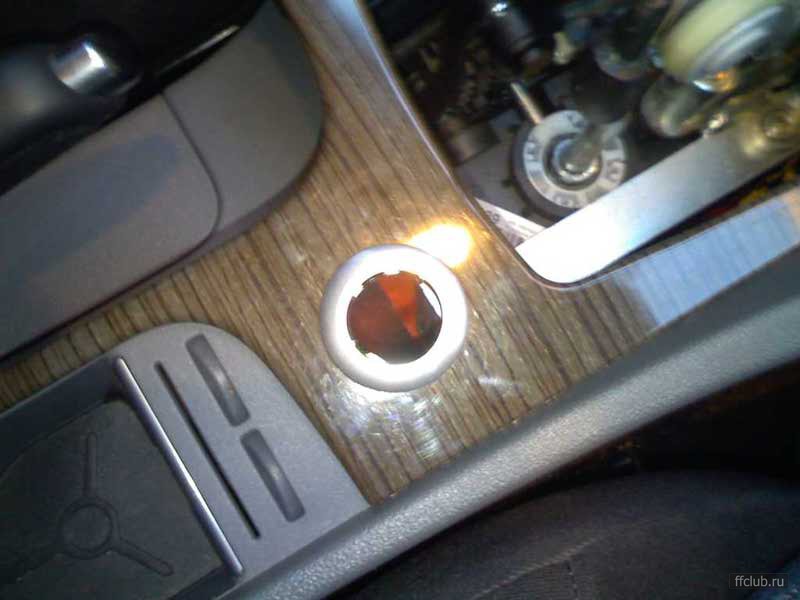

4. потом отсоединяем провода от розетки и вытягиваем его из посадочного гнезда, для того, чтобы не мешал для снятия/установки консоли
Silver_Age
2 янв аря 2009

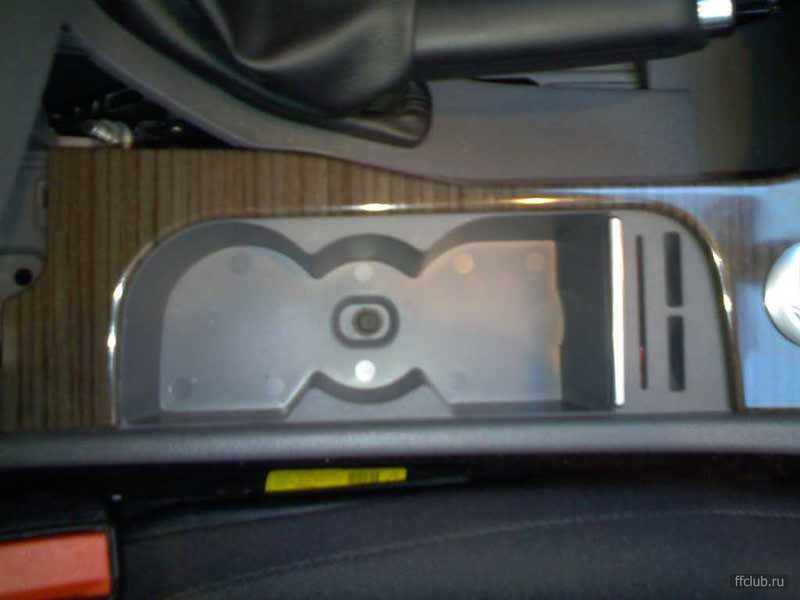

5. далее надо вытащить резиновый коврик, под которым находится винтик. откручиваем его и снимаем консоль потянув за край, ближний к бардачку, вверх собирать в обратной последовательности
надеюсь помог многим данным фотоотчетом
БЕЛГОРОД
2 янв аря 2009
да теперь точно все наглядно понятно
4 янв аря 2009
Silver_Age
Спасибо))) Теперь попробую сам повторить))
4 янв аря 2009
Silver_Age
ну ты кулибин . . молодец !
признавайся , чей фикус разобрал ?
Silver_Age
4 янв аря 2009
burya
гыыыыыы
попался тут еще один заядлый тюненгер
мы ему от Титаниума консоль ставили, ну вот и поэксперементировали, так сказать для помощи одноклубникам
F_WhItE
4 янв аря 2009
Silver_Age
вот спасибо! .
Silver_Age
4 янв аря 2009
Vadikk
F_WhItE
Там ниче сложного, делов на 5 мин максимум
пс: я думаю хозяин авто подтвердит
Anty777
4 янв аря 2009
Silver_Age
я кажется догадался кто это.
Молодец, отличненько.
froggy-7
4 янв аря 2009
Silver_Age:
Подтверждаю Я даже думаю, что и у меня получится
63crank
15 янв аря 2009
c ручкой понятненько, а с АКПП как накладочка снимается? разбирал, смотрел, похоже тунель тож снимать надо, если есть опыт у кого поделитесь плиз
дорестайл
15 янв аря 2009
63crank
http://tentoys.livejournal.com/54287.html
63crank
15 янв аря 2009
не то чуть-чуть, саму накладку под ручкой, тунель теперь понятно как снять, а чоб до накладки добраться эт нодо как-то ручку тож снять потом и саму накладку чоб ее под карбон уделать, но спасибо за отклик держи +
Serj_SP
30 янв аря 2009

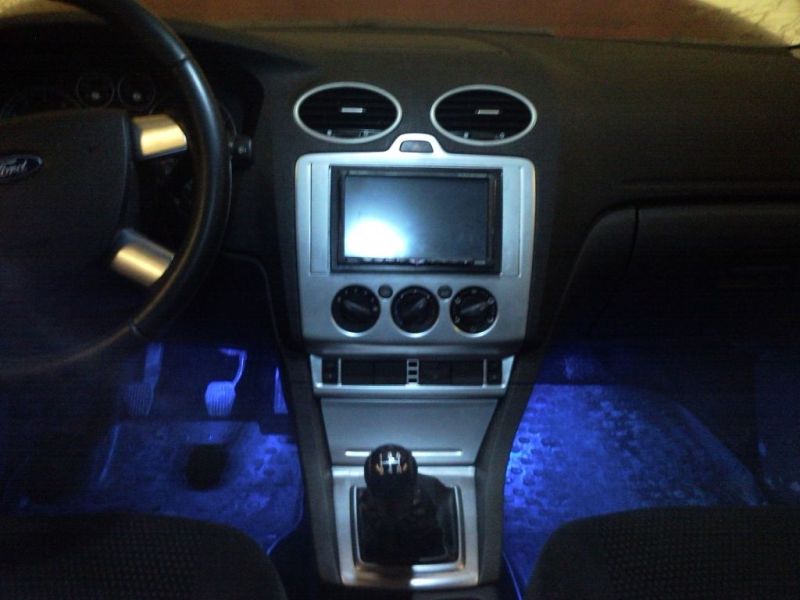

Меня вот тоже достала псевдодеревяшная центральная консоль. Поснимал все детальки докупил пепельницу-бардачек с крышкой, грунт по пластику и краску в баллончике покрасил все это снятое хозяйство и вот что получилось.
Сорри за плохое качество снимка (с телефона).
Andy555
30 янв аря 2009
Silver_Age:
Бардачок для чего все ставят??
Для красоты? Или чтобы пепельница закрыта была?
Valentin II
30 янв аря 2009
Доброго времени суток господа!
У меня ФФ2 `седан 2005, Ghia, магнитола квадратная, климат. Хочу заменить центральную консоль (рамку под дерево) на рамку как на фото у GreySilver_Age. Цвет мне нравится Asphalt Grey. Если возможно подскажите код ее и где ее можно приобрести? В экзисе с таким вопросом отфутболии к оф. дилеру.
30 янв аря 2009
Valentin II:
Вот ТУТА все найдешь.
А так — обратись к Under’у — у него и без финиса закажешь и дешевле дилера.
Valentin II
30 янв аря 2009
VOVASUS
Спасибо большое!
smotovilov
18 фев раля 2009
Всем бодрого вечера!
Как и многие тут хочу поменять псевдодерявяшку на ту, которая идет на комфорте (серебристая) и даже нашел человека, который на это согласен, но есть загвоздка: у меня автомат, а у него механика. Кто-нибудь знает есть ли разница?
